Perbedaan HGU ONU dan SFU ONU

Perkembangan teknologi informasi dan jaringan semakin memperpendek jarak antar manusia dan menjadikan manusia semakin tidak dapat dipisahkan dari jaringan.Teknologi PON (Passive Optical Network), yang sebagian besar terdiri dari OLT, ODN, dan ONU, seperti kita ketahui bersama, cenderung matang dan masih banyak digunakan selama ini.ONU biasanya ditempatkan di rumah pengguna dan bervariasi sesuai dengan keragaman kebutuhan pengguna.Sedangkan untuk jenis-jenis ONU, HGU ONU dan SFU ONU selalu menarik perhatian kita, namun hanya sedikit orang yang bisa membedakannya.Apa sebenarnya SFU ONU dan HGU ONU itu?Anda akan mendapatkan jawabannya di sisa artikel.

1.Sistem PON

Sejak awal perlu dipelajari tentang PON sebagai bagian penting dari ONU.PON (Jaringan Optik Pasif) adalah sejenis jaringan akses optik dua arah serat tunggal dengan struktur point to multipoint (P2MP) dengan topologi tipe pohon yang khas.Sistem yang terdiri dari OLT (Optical Line Terminal), ONU (Optical Network Unit), dan ODN (Optical Distribution Network) yang menyediakan saluran transmisi, inilah yang kita sebut sistem PON.

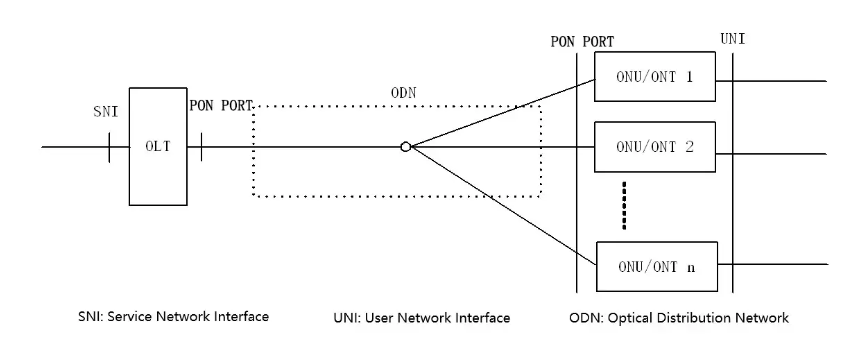

Pada arah downlink (OLT ke ONU), sinyal yang dikirim oleh OLT mencapai setiap ONU melalui ODN.Sedangkan pada arah uplink (dari ONU ke OLT), sinyal yang dikirimkan ONU hanya sampai ke OLT saja, tidak sampai ke ONU lainnya.Untuk menghindari konflik data dan meningkatkan efisiensi jaringan, arah uplink mengadopsi mode TDMA dan mengatur transmisi data setiap ONU.ODN menyediakan saluran optik antara OLT dan ONU.Struktur PON ditunjukkan pada Gambar 1.1.

2.Apa itu ONU?

ONU termasuk dalam peralatan terminal teknologi PON, yang memainkan peran penting dalam sistem PON.ONU, di antara ODN dan peralatan pengguna, menyediakan antarmuka optik dan antarmuka listrik untuk mewujudkan pemrosesan, pemeliharaan, dan pengelolaan berbagai sinyal fotolistrik.Saat ini terdapat perangkat ONU sisi pengguna, juga dikenal sebagai modem optik, yang dipasang langsung di rumah.

Lapisan inti, lapisan layanan, dan lapisan publik terdiri dari bagian dalam ONU.Lapisan inti menyediakan antarmuka multiplexing dan optik;lapisan layanan terutama mengacu pada port pengguna, dan lapisan publik memastikan pasokan daya dan manajemen pemeliharaan.ONU dibagi menjadi unit jaringan optik aktif dan unit jaringan optik pasif.Umumnya, peralatan dengan penerima optik, pemancar optik uplink, dan beberapa amplifier jembatan disebut node optik.PON terhubung ke OLT yang terhubung ke ONU melalui serat tunggal.ONU dapat mengakses berbagai terminal pengguna, seperti dekoder, router nirkabel, TV, dll., dan menempati fungsi konversi fotolistrik, pemeliharaan, dan pemantauan.

3.Klasifikasi dan Penerapan ONU

Berdasarkan penerapannya, ONU dibedakan menjadi enam jenis, yaitu SFU (Single Family Unit) ONU, HGU (Home Gateway Unit) ONU, MDU (Multi-Dwelling Unit) ONU, SBU (Single Business Unit) ONU, MTU (Multi -Unit Penyewa) ONU dan CBU (Unit Backhaul Seluler) ONU.Namun, hanya ONU SFU (Single Family Unit) dan HGU (Home Gateway Unit) ONU yang digunakan oleh pengguna akhir dalam aplikasi praktis.

Kedua jenis ONU ini akan diperkenalkan berikut ini.

(1)HGU(Unit Gerbang Rumah)ONU

HGU ONU mengambil titik antarmuka Virtual Ethernet (VEIP) sebagai titik partisi domain manajemen OMCI dan domain manajemen non OMCI (TR069, SNMP, dll.) di bidang data.ME mencapai manajemen hanya melalui OMCI.Domain manajemen non OMCI hanya dapat mengelola semua layanan dan modul fungsional di bawah VEIP.Hanya satu VEIP yang diperbolehkan dalam setiap HGU.ONU akan melaporkan VEIP atau PPTP (Physical Path Termination Point) ketika MIB diunggah sesuai dengan jenis perangkatnya, sedangkan HGU hanya dapat menggunakan dan melaporkan VEIP daripada PPTP.OLT akan menilai tipe perangkat ONU berdasarkan atribusi tipe ONU dalam kemampuan ONU.Gambar 3.1 menunjukkan proses pelayanan HGU ONU.

Gambar 3.1 Proses Pelayanan HGU ONU

HGU ONU, gerbang rumah dengan antarmuka uplink PON, dirancang untuk unit keluarga tunggal, yang mirip dengan SFU ONU.Dibandingkan dengan SFU ONU, HGU ONU mengintegrasikan fungsi ONU dan RG untuk mewujudkan kontrol dan manajemen yang lebih kompleks serta menyediakan layanan Ethernet / IP, layanan VoIP, dan layanan CATV opsional.HGU ONU memiliki antarmuka Ethernet dan antarmuka pot, dan antarmuka WLAN, antarmuka USB, dan antarmuka CATV RF juga tersedia.Selain itu, manajemen jarak jauh TR-069 dan manajemen lokal dan jarak jauh EMS pada lapisan fisik dan lapisan tautan yang terkait dengan antarmuka PON didukung oleh HGU ONU yang terutama digunakan dalam skenario FTTH.

Diklasifikasikan berdasarkan perbedaan proses layanan dan nomor antarmuka ONU, HGU ONU memiliki dua bentuk spesifik yang ditunjukkan pada tabel 3-1.

Catatan:

PPTP adalah OLT secara langsung mengirimkan data VLAN ke setiap antarmuka fisik ONU, memperbaiki seluruh proses pemrosesan aliran data.VEIP memvirtualisasikan total antarmuka ONU.OLT dan ONU melakukan docking data melalui VEI.Layanan di bawah VEIP dikelola oleh ONU melalui konfigurasinya.Singkatnya, PPTP adalah port LAN, dan VEIP adalah port WAN virtual di HGU.

(2)SFU(Unit Keluarga Tunggal)ONU

SFU ONU hanya mendukung domain manajemen OMCI.PPTP adalah apa yang digunakan dan dilaporkan oleh SFU, sedangkan VEIP tidak tersedia.Mode pemrosesan aliran data yang dikonfigurasi OMCI berbeda dengan aliran RG.Untuk aliran data OMCI, terdapat pemetaan satu-ke-satu antara port GEM di sisi WAN dan port UNI di sisi LAN.Semua paket data dapat melewatinya tanpa mempelajari atau meneruskan alamat MAC.Antarmuka nirkabel tidak diperbolehkan di OMCI.Gambar 3.2 menunjukkan proses pelayanan SFU ONU.

Gambar 3.2 Proses Pelayanan SFU ONU

SFU ONU dirancang untuk unit keluarga tunggal dengan fungsi terminal akses broadband tanpa fungsi gateway rumah yang lebih kompleks dari perspektif aplikasi dan kapasitas ONU.SFU ONU, terutama digunakan dalam skenario FTTH, memiliki 1 atau 4 antarmuka Ethernet dan tersedia untuk layanan Ethernet / IP, layanan VoIP opsional (IAD bawaan), atau layanan CATV.

Ada tiga bentuk spesifik SFU ONU menurut perbedaan proses layanan dan jumlah antarmuka ONU yang ditunjukkan pada Tabel 3-2.

Catatan： SFU cocok untuk pelanggan komersial jika layanan TDM tidak disertakan.

SFU ONU bekerja dalam mode bridging (lapisan 2 model ISO), mendukung beberapa fungsi VLAN, dan port Ethernet-nya dapat dikonfigurasi dan dikelola oleh OLT melalui OMCI / OAM.Dikombinasikan dengan gateway rumah, SFU ONU mampu memberikan kemampuan layanan yang kuat.Namun, SFU ONU tidak memiliki fungsi perutean tiga lapis dan konfigurasi koneksi WAN.Port tunggal 1GE ONU dari C-Data merupakan pengecualian karena memiliki perutean tiga lapis, perutean statis, PPPoE, fungsi DHCP, dll.

(3) Perbedaan Fungsi HGU ONU dan SFU ONU

4.C-DATA SFU/HGU ONU

5. Kesimpulan

Baik SFU ONU maupun HGU ONU memiliki kelebihan dan kekurangan masing-masing.Faktanya adalah bahwa peran utama ONU adalah menyediakan akses bandwidth kepada pengguna akhir, memainkan peran penting dalam 'last mile' jaringan akses sehingga pengguna akhir dapat menikmati jaringan dengan lebih baik.Oleh karena itu, memilih ONU yang tepat harus bergantung pada lingkungan jaringan Anda.

Sebagai pemasok ONU profesional, C-Data Shenzhen akan lebih fokus pada akumulasi dan penelitian pengetahuan teknis untuk meningkatkan produk ONU kami dan memenuhi kebutuhan pelanggan akan pengalaman jaringan tanpa hambatan.Selain itu, C-Data Shenzhen akan melangkah lebih jauh bersama pelanggan kami dengan meningkatkan kualitas produk dan layanan tanpa penundaan.
