Diferencias entre HGU ONU y SFU ONU

El desarrollo de la tecnología de la información y las redes acorta la distancia entre las personas y hace que las personas sean cada vez más inseparables de la red.La tecnología PON (Red Óptica Pasiva), compuesta principalmente por OLT, ODN y ONU, como todos sabemos, tiende a madurar y se ha utilizado ampliamente hasta ahora.La ONU generalmente se coloca en el hogar del usuario y varía según la diversidad de las necesidades de los usuarios.En cuanto a los tipos de ONU, HGU ONU y SFU ONU siempre nos llaman la atención, pero pocas personas pueden notar la diferencia entre ellos.¿Qué son exactamente SFU ONU y HGU ONU?Obtendrá la respuesta en el resto del artículo.

1.Sistema PON

Desde el principio, es necesario aprender acerca de PON como la parte crítica de la ONU.PON (Passive Optical Network) es un tipo de red de acceso óptico bidireccional de fibra única con una estructura punto a multipunto (P2MP) con una topología típica de tipo árbol.El sistema compuesto por OLT (Terminal de línea óptica), ONU (Unidad de red óptica) y ODN (Red de distribución óptica) que proporciona un canal de transmisión, es lo que llamamos sistema PON.

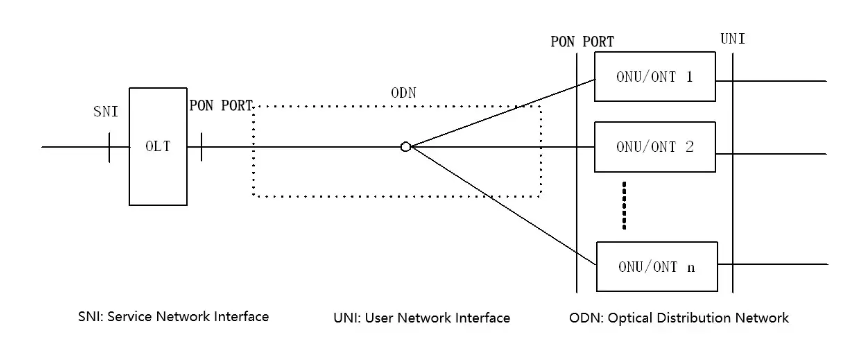

En la dirección de enlace descendente (OLT a ONU), la señal enviada por OLT llega a cada ONU a través de ODN.Mientras está en la dirección de enlace ascendente (de ONU a OLT), la señal enviada por la ONU solo llega a la OLT, no a otras ONU.Para evitar conflictos de datos y mejorar la eficiencia de la red, la dirección del enlace ascendente adopta el modo TDMA y gestiona la transmisión de datos de cada ONU.ODN proporciona un canal óptico entre OLT y ONU.La estructura de PON se muestra en la Figura 1.1.

2.¿Qué es la ONU?

ONU pertenece al equipo terminal de la tecnología PON y desempeña un papel esencial en el sistema PON.La ONU, entre el ODN y el equipo de usuario, proporciona la interfaz óptica y la interfaz eléctrica para realizar el procesamiento, mantenimiento y gestión de diversas señales fotoeléctricas.Actualmente existen dispositivos ONU del lado del usuario, también conocidos como módem óptico, que se instalan directamente en el hogar.

La capa central, la capa de servicio y la capa pública constan de la parte interna de la ONU.La capa central proporciona multiplexación e interfaz óptica;la capa de servicio se refiere principalmente al puerto de usuario y la capa pública garantiza el suministro de energía y la gestión del mantenimiento.La ONU se divide en unidades de red óptica activa y unidades de red óptica pasiva.Generalmente, el equipo con un receptor óptico, un transmisor óptico de enlace ascendente y múltiples amplificadores de puente se denomina nodo óptico.La PON se conecta al OLT que se conecta a la ONU a través de una sola fibra.La ONU puede acceder a varios terminales de usuario, como decodificadores, enrutadores inalámbricos, televisores, etc., y ocupa funciones de conversión fotoeléctrica, mantenimiento y monitoreo.

3.Clasificación y Aplicación de la ONU

Según la aplicación, la ONU se puede dividir en seis tipos, a saber, SFU (Unidad unifamiliar) ONU, HGU (Home Gateway Unit) ONU, MDU (Multi-Dwelling Unit) ONU, SBU (Single Business Unit) ONU, MTU (Multi-Dwelling Unit) ONU -Unidad Inquilino) ONU y CBU (Unidad de Backhaul Celular) ONU.Sin embargo, en la aplicación práctica, los usuarios finales sólo utilizan la ONU SFU (Unidad unifamiliar) y la ONU HGU (Unidad de puerta de enlace doméstica).

Estos dos tipos de ONU se presentarán a continuación.

(1) HGU (Unidad de puerta de enlace de inicio) ONU

HGU ONU toma el punto de interfaz Ethernet virtual (VEIP) como el punto de partición del dominio de administración OMCI y el dominio de administración no OMCI (TR069, SNMP, etc.) en el plano de datos.El ME logra la gestión únicamente a través de OMCI.El dominio de gestión que no es OMCI solo puede gestionar todos los servicios y módulos funcionales bajo VEIP.Sólo se permite un VEIP en cada HGU.La ONU informará VEIP o PPTP (Punto de terminación de ruta física) cuando se cargue MIB según el tipo de dispositivo, mientras que HGU solo puede usar e informar VEIP en lugar de PPTP.La OLT juzgará el tipo de dispositivos ONU según la atribución del tipo de ONU en la capacidad de ONU.La Figura 3.1 muestra el proceso de servicio de HGU ONU.

Figura 3.1 Proceso de servicio de HGU ONU

HGU ONU, una puerta de enlace doméstica con una interfaz de enlace ascendente de PON, está diseñada para unidades unifamiliares, que es similar a SFU ONU.En comparación con SFU ONU, HGU ONU integra las funciones de ONU y RG para realizar un control y gestión más complejos y proporcionar servicio Ethernet/IP, servicio VoIP y servicio CATV opcional.HGU ONU tiene una interfaz Ethernet y una interfaz potenciómetros, y también están disponibles una interfaz WLAN, una interfaz USB y una interfaz CATV RF.Además, la gestión remota TR-069 y la gestión local y remota EMS de la capa física y la capa de enlace relacionada con la interfaz PON son compatibles con HGU ONU que se utiliza principalmente en escenarios FTTH.

Clasificadas por las diferencias en los procesos de servicio y los números de interfaz de las ONU, las ONU HGU tienen dos formas específicas que se muestran en la tabla 3-1.

Nota:

PPTP es que OLT envía directamente datos de VLAN a cada interfaz física de la ONU, arreglando todo el proceso de procesamiento del flujo de datos.VEIP virtualiza la interfaz total de una ONU.OLT y ONU realizan el acoplamiento de datos a través de VEI.Los servicios bajo VEIP son gestionados por la ONU a través de su configuración.En resumen, PPTP es un puerto LAN y VEIP es el puerto WAN virtual en HGU.

(2) SFU (Unidad unifamiliar) ONU

SFU ONU solo admite el dominio de gestión OMCI.PPTP es lo que utiliza e informa SFU, mientras que VEIP no está disponible.El modo de procesamiento del flujo de datos configurado por OMCI es diferente del del flujo de RG.Para el flujo de datos OMCI, existe una asignación uno a uno entre el puerto GEM en el lado WAN y el puerto UNI en el lado LAN.Todos los paquetes de datos pueden pasar sin aprender o reenviar la dirección MAC.Las interfaces inalámbricas no están permitidas en OMCI.La Figura 3.2 muestra el proceso de servicio de SFU ONU.

Figura 3.2 Proceso de servicio de SFU ONU

SFU ONU está diseñado para una unidad unifamiliar con función de terminal de acceso de banda ancha sin una función de puerta de enlace doméstica más compleja desde la perspectiva de la aplicación y la capacidad de la ONU.SFU ONU, utilizado principalmente en escenarios FTTH, tiene 1 o 4 interfaces Ethernet y está disponible para servicios Ethernet/IP, servicios VoIP opcionales (IAD integrado) o servicios CATV.

Hay tres formas específicas de SFU ONU según la diferencia de proceso de servicio y cantidad de interfaz de ONU que se muestran en la Tabla 3-2.

Nota: SFU es adecuado para clientes comerciales si el servicio TDM no está incluido.

SFU ONU funciona en modo puente (capa 2 del modelo ISO), admite múltiples funciones VLAN y su puerto Ethernet puede ser configurado y administrado por OLT a través de OMCI/OAM.Combinado con una puerta de enlace doméstica, SFU ONU es bueno para brindar una sólida capacidad de servicio.Sin embargo, SFU ONU no tiene una función de enrutamiento de tres capas ni una configuración de conexión WAN.La ONU 1GE de puerto único de C-Data es una excepción ya que tiene enrutamiento de tres capas, enrutamiento estático, PPPoE, función DHCP, etc.

(3)Diferencias funcionales entre HGU ONU y SFU ONU

4.C-DATOS SFU/HGU ONU

5. Conclusión

Tanto SFU ONU como HGU ONU tienen sus ventajas y desventajas.La verdad es que la función principal de la ONU es proporcionar a los usuarios finales acceso al ancho de banda, desempeñando un papel vital en la 'última milla' de la red de acceso para que los usuarios finales puedan disfrutar mejor de la red.Por lo tanto, elegir la ONU adecuada debería depender de su entorno de red.

Como proveedor profesional de ONU, C-Data Shenzhen se centrará más en la acumulación e investigación de conocimientos técnicos para mejorar nuestros productos ONU y satisfacer las necesidades de los clientes de una experiencia de red sin obstáculos.Además, C-Data Shenzhen dará un paso más con nuestros clientes mejorando la calidad de los productos y servicios sin demora.
