Diferenças entre HGU ONU e SFU ONU

O desenvolvimento da tecnologia da informação e das redes encurta a distância entre as pessoas e torna as pessoas cada vez mais inseparáveis ​​da rede.A tecnologia PON (Rede Óptica Passiva), composta principalmente por OLT, ODN e ONU, como todos sabemos, tende a amadurecer e tem sido amplamente utilizada até agora.A ONU geralmente é colocada na casa do usuário e varia de acordo com a diversidade das necessidades dos usuários.Quanto aos tipos de ONU, HGU ONU e SFU ONU sempre aparecem em nossos olhos, mas poucas pessoas sabem a diferença entre eles.O que exatamente são SFU ONU e HGU ONU?Você obterá a resposta no restante do artigo.

1.Sistema PON

Desde o início é necessário aprender sobre o PON como a parte crítica da ONU.PON (Rede Óptica Passiva) é um tipo de rede de acesso óptico bidirecional de fibra única com estrutura ponto a multiponto (P2MP) com uma topologia típica do tipo árvore.O sistema composto por OLT (Optical Line Terminal), ONU (Optical Network Unit) e ODN (Optical Distribution Network) que fornece um canal de transmissão, é o que chamamos de sistema PON.

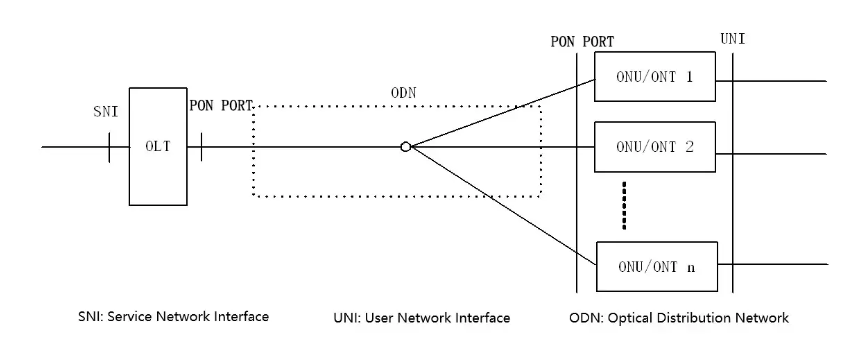

Na direção downlink (OLT para ONU), o sinal enviado pelo OLT chega a cada ONUs através do ODN.Enquanto na direção uplink (de ONU para OLT), o sinal enviado pela ONU atinge apenas o OLT, não outras ONUs.Para evitar conflitos de dados e melhorar a eficiência da rede, a direção do uplink adota o modo TDMA e gerencia a transmissão de dados de cada ONU.ODN fornece um canal óptico entre OLT e ONU.A estrutura do PON é mostrada na Figura 1.1.

2.O que é ONU?

ONU pertence ao equipamento terminal da tecnologia PON, desempenhando um papel essencial no sistema PON.A ONU, entre o ODN e o equipamento do usuário, fornece a interface óptica e a interface elétrica para realizar o processamento, manutenção e gerenciamento de vários sinais fotoelétricos.Atualmente existem dispositivos ONU do lado do usuário, também conhecidos como modem óptico, instalados diretamente em casa.

A camada central, a camada de serviço e a camada pública consistem na parte interna da ONU.A camada central fornece multiplexação e interface óptica;a camada de serviço refere-se principalmente à porta do usuário, e a camada pública garante o fornecimento de energia e o gerenciamento de manutenção.A ONU é dividida em unidades de rede óptica ativa e unidades de rede óptica passiva.Geralmente, o equipamento com um receptor óptico, um transmissor óptico de uplink e vários amplificadores de ponte é chamado de nó óptico.A PON se conecta ao OLT que se conecta à ONU através de uma única fibra.A ONU pode acessar vários terminais de usuário, como decodificadores, roteadores sem fio, TV, etc., e ocupa funções de conversão fotoelétrica, manutenção e monitoramento.

3.Classificação e Aplicação da ONU

De acordo com a aplicação, a ONU pode ser dividida em seis tipos, nomeadamente SFU (Single Family Unit) ONU, HGU (Home Gateway Unit) ONU, MDU (Multi-Dwelling Unit) ONU, SBU (Single Business Unit) ONU, MTU (Multi-Dwelling Unit) ONU, SBU (Single Business Unit) ONU, MTU (Multi-Dwelling Unit) ONU. -Tenant Unit) ONU e CBU (Cellular Backhaul Unit) ONU.No entanto, apenas SFU (Single Family Unit) ONU e HGU (Home Gateway Unit) ONU são utilizados pelos usuários finais na aplicação prática.

Esses dois tipos de ONUs serão apresentados a seguir.

(1)HGU (Unidade de Gateway Doméstico)ONU

HGU ONU considera o ponto de interface Ethernet Virtual (VEIP) como ponto de partição do domínio de gerenciamento OMCI e do domínio de gerenciamento não OMCI (TR069, SNMP, etc.) no plano de dados.O ME só consegue gestão através do OMCI.O domínio de gerenciamento não OMCI só pode gerenciar todos os serviços e módulos funcionais do VEIP.É permitido apenas um VEIP em cada HGU.A ONU reportará VEIP ou PPTP (Physical Path Termination Point) quando o MIB for carregado de acordo com o tipo de dispositivo, enquanto a HGU só pode usar e reportar VEIP em vez de PPTP.A OLT julgará o tipo de dispositivos ONU de acordo com a atribuição do tipo ONU na capacidade ONU.A Figura 3.1 mostra o processo de atendimento da HGU ONU.

Figura 3.1 Processo de Atendimento da HGU ONU

O HGU ONU, um gateway doméstico com interface uplink do PON, é projetado para a unidade unifamiliar, que é semelhante ao SFU ONU.Comparado ao SFU ONU, o HGU ONU integra as funções de ONU e RG para realizar controle e gerenciamento mais complexos e fornecer serviço Ethernet/IP, serviço VoIP e serviço CATV opcional.HGU ONU possui uma interface Ethernet e interface de potenciômetros, e interface WLAN, interface USB e interface CATV RF também estão disponíveis.Além disso, o gerenciamento remoto TR-069 e o gerenciamento local e remoto EMS da camada física e da camada de link relacionada à interface PON são suportados pela HGU ONU, usada principalmente em cenários FTTH.

Classificadas pelas diferenças nos processos de serviço e números de interface das ONUs, as ONUs HGU possuem duas formas específicas mostradas na tabela 3-1.

Observação:

PPTP é que o OLT envia dados VLAN diretamente para cada interface física da ONU, fixando todo o processo de processamento do fluxo de dados.VEIP virtualiza toda a interface de uma ONU.OLT e ONU conduzem o acoplamento de dados através do VEI.Os serviços VEIP são gerenciados pela ONU através de sua configuração.Resumindo, PPTP é uma porta LAN e VEIP é a porta WAN virtual no HGU.

(2)SFU(Unidade Unifamiliar)ONU

SFU ONU suporta apenas o domínio de gerenciamento OMCI.PPTP é o que o SFU usa e relata, enquanto o VEIP não está disponível.O modo de processamento do fluxo de dados configurado pelo OMCI é diferente daquele do fluxo RG.Para o fluxo de dados OMCI, há um mapeamento um-para-um entre a porta GEM no lado WAN e a porta UNI no lado LAN.Todos os pacotes de dados podem passar sem aprendizado ou encaminhamento de endereço MAC.Interfaces sem fio não são permitidas no OMCI.A Figura 3.2 mostra o processo de serviço do SFU ONU.

Figura 3.2 Processo de Serviço do SFU ONU

SFU ONU foi projetado para uma única unidade familiar com função de terminal de acesso de banda larga sem uma função de gateway doméstico mais complexa do ponto de vista da aplicação e da capacidade da ONU.SFU ONU, usado principalmente em cenários FTTH, possui 1 ou 4 interfaces Ethernet e está disponível para serviços Ethernet/IP, serviços VoIP opcionais (IAD integrado) ou serviços CATV.

Existem três formas específicas de ONU SFU de acordo com a diferença de processo de serviço e quantidade de interface da ONU mostrada na Tabela 3-2.

Nota: SFU é adequado para clientes comerciais se o serviço TDM não estiver incluído.

SFU ONU funciona em modo bridging (camada 2 do modelo ISO), suporta múltiplas funções VLAN, e sua porta Ethernet pode ser configurada e gerenciada por OLT através de OMCI/OAM.Combinado com um gateway doméstico, o SFU ONU é bom em fornecer forte capacidade de serviço.Porém, SFU ONU não possui função de roteamento de três camadas e configuração de conexão WAN.A ONU de porta única 1GE da C-Data é uma exceção, pois possui roteamento de três camadas, roteamento estático, PPPoE, função DHCP, etc.

(3) Diferenças funcionais entre HGU ONU e SFU ONU

4.C-DADOS SFU/HGU ONU

5. Conclusão

Tanto o SFU ONU quanto o HGU ONU têm suas vantagens e desvantagens.A verdade é que o principal papel da ONU é fornecer aos utilizadores finais acesso em largura de banda, desempenhando um papel vital na “última milha” da rede de acesso para que os utilizadores finais possam usufruir melhor da rede.Portanto, a escolha da ONU certa deve depender do seu ambiente de rede.

Como fornecedora profissional da ONU, a C-Data Shenzhen se concentrará mais no acúmulo e pesquisa de conhecimento técnico para melhorar nossos produtos ONU e atender às necessidades dos clientes por uma experiência de rede desimpedida.Além disso, a C-Data Shenzhen dará um passo adiante com nossos clientes, melhorando a qualidade dos produtos e serviços sem demora.
