I. Contexte de la solution et points problématiques
Avec le développement rapide du secteur moderne de la sécurité, la densité de déploiement de caméras haute et ultra haute définition (4G/8K) dans des scénarios tels que les parcs, les usines, les campus et les hôpitaux augmente. Les réseaux de vidéosurveillance traditionnels sont confrontés aux défis majeurs suivants :
Distance de transmission limitée : la distance de transmission du port Ethernet (RJ45) n'est que de 100 mètres, ce qui ne peut pas couvrir les grands parcs.
Goulots d'étranglement et décalage de la bande passante : lorsque des centaines de flux vidéo convergent simultanément, une bande passante insuffisante du réseau fédérateur peut facilement entraîner une perte de paquets, une latence et un décalage.
Architecture de réseau complexe : l'isolation (VLAN) des réseaux de surveillance interrégionaux et interdépartementaux et l'interconnexion entre les segments de réseau imposent des exigences extrêmement élevées aux capacités de routage et de transfert des équipements de base.
Mauvaise adaptabilité environnementale : les boîtiers de surveillance extérieurs ou les salles de mini-serveurs subissent d'importantes fluctuations de température, ce qui rend les équipements réseau sujets à la surchauffe et aux pannes, ou aux dommages matériels dus à la foudre ou à l'électricité statique.

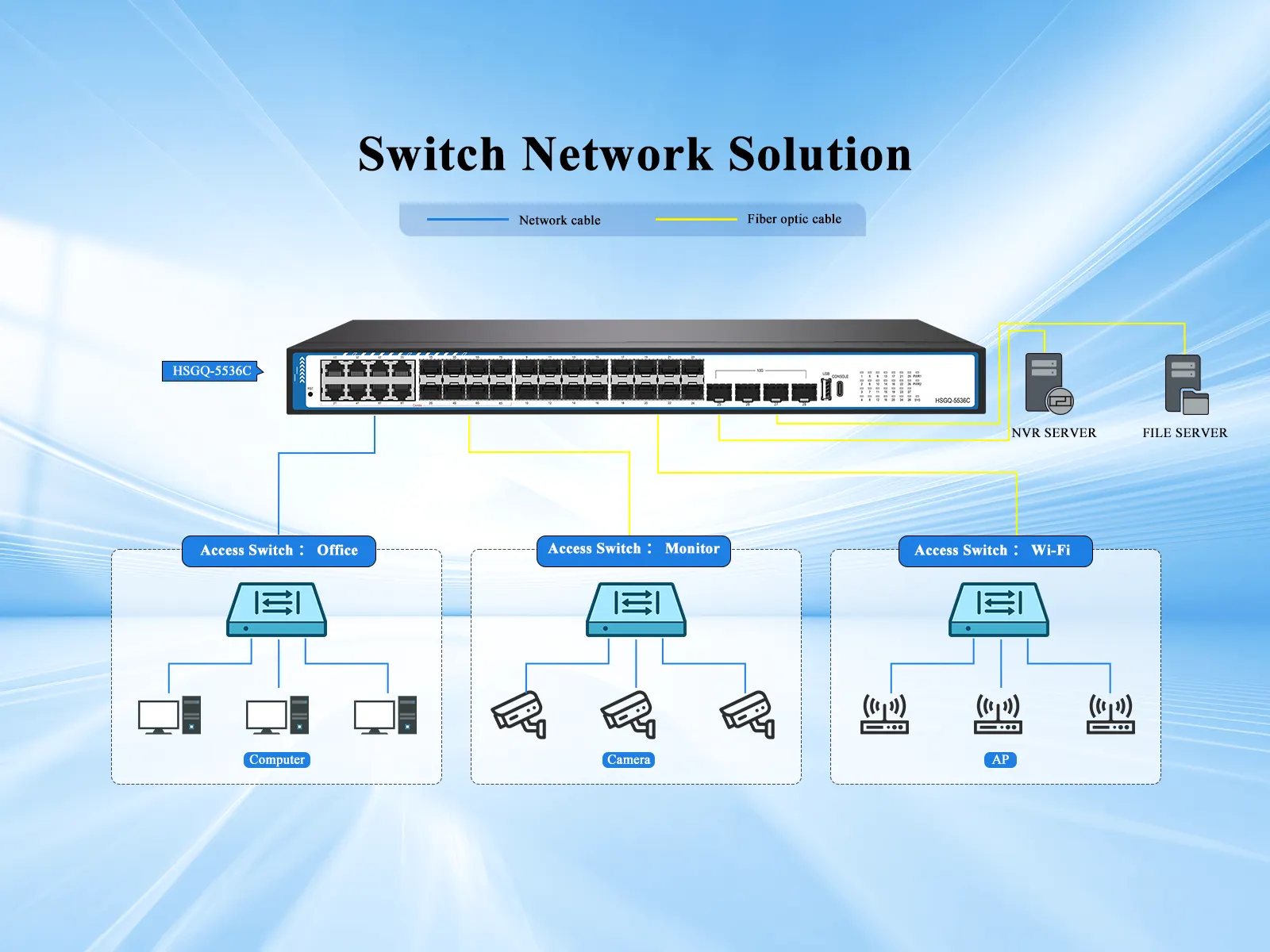

II. Topologie de conception de solutions

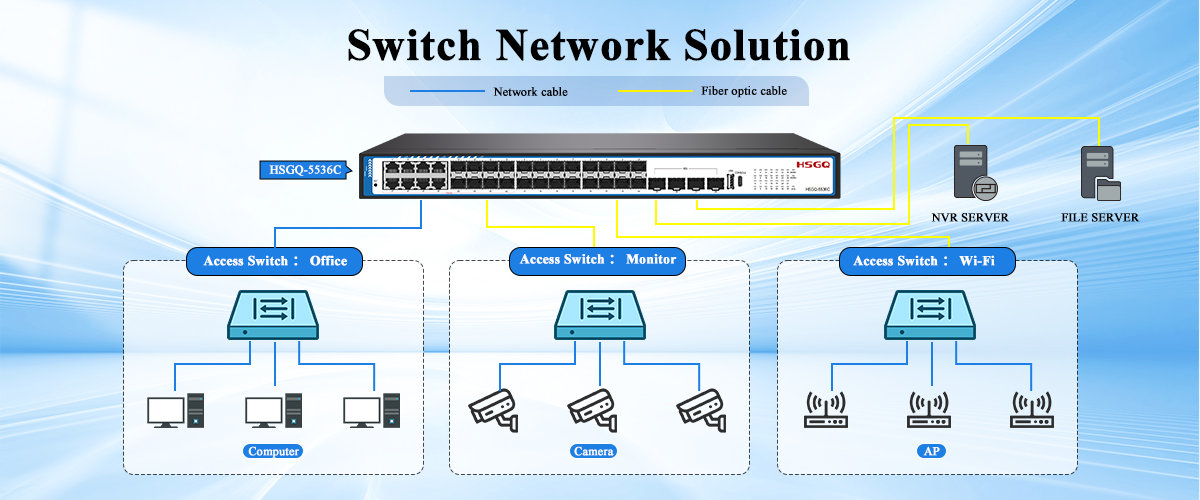

Cette solution adopte une architecture réseau typique à trois couches entièrement fibre de « noyau d'agrégation d'accès », le HSGQ-5536C servant de commutateur d'agrégation de cœur/grand nœud du centre de surveillance.
III. Avantages de la solution principale basée sur HSGQ-5536C
1. Bande passante ultra élevée et ports flexibles : éliminez complètement le bégaiement vidéo
Transmission dorsale entièrement fibre : le HSGQ-5536C dispose de 16 ports optiques Gigabit SFP et de 4 ports optiques 10 Gigabit (10G SFP+). Les 4 ports 10 Gigabit peuvent être directement connectés à des clusters de serveurs de stockage principaux ou à des centres de données ultra-larges, offrant jusqu'à 128 Gbit/s de capacité de commutation et 96 Mpps de taux de transfert de paquets, prenant en charge des centaines de flux vidéo 4K simultanés sans latence.
Adaptabilité flexible (8 ports combinés Gigabit) : les administrateurs réseau peuvent librement choisir d'utiliser des câbles réseau (RJ45) pour connecter le NVR local ou des câbles à fibre optique (SFP) pour connecter des appareils distants, améliorant ainsi considérablement la flexibilité du câblage et réduisant les coûts d'approvisionnement, en fonction de l'environnement réel du site du projet.
2. Protocoles de routage robustes de couche 3 : interopérabilité et isolation efficaces sur plusieurs segments de réseau
Transfert de couche 3 à vitesse de ligne (RIP / OSPF / VRRP) : prend en charge les protocoles de routage dynamique IPv4/IPv6 à double pile et OSPFv2/v3. Dans les réseaux de surveillance à grande échelle, différentes zones (telles que les zones administratives, les zones de production et les zones de vie) peuvent être divisées en différents VLAN. Le HSGQ-5536C peut effectuer localement un routage inter-VLAN de couche 3, réduisant ainsi la charge sur la passerelle en amont.
Redondance du routeur virtuel VRRP : prend en charge la sauvegarde à chaud de plusieurs commutateurs. Lorsque le périphérique principal tombe en panne, le périphérique de sauvegarde prend le relais en quelques secondes, garantissant ainsi une surveillance vidéo ininterrompue.
3. Conception de qualité industrielle haute fiabilité : fonctionnement stable garanti dans des environnements difficiles
Protection de haut niveau contre la foudre et l'électricité statique : équipé d'une protection contre les surtensions en mode commun ± 6 KV et de normes de protection contre les décharges électrostatiques de contact ± 6 KV et d'air ± 8 KV. Réduit efficacement la probabilité de dommages aux équipements de base causés par la foudre via les câbles à fibre optique/réseau. Fonctionnement à large température et auto-guérison intelligente : prend en charge des températures de fonctionnement de -10 ℃ à 55 ℃. La puce d'horloge en temps réel RTC et les supercondensateurs intégrés répondent aux exigences strictes de continuité temporelle des équipements de qualité industrielle.
Réseau en anneau intelligent (ERPS) et agrégation de liens (LACP) : prend en charge le protocole de réseau en anneau ERPS et l'agrégation de liens dynamiques LACP. Lorsqu'un câble à fibre optique est accidentellement coupé, le réseau peut automatiquement basculer vers une liaison de secours en quelques millisecondes, permettant ainsi l'auto-réparation du réseau.
4. Exploitation et maintenance unifiées du cloud EDMS : réduit considérablement les coûts de gestion de l'entreprise
Gestion centralisée du cloud MQTT : l'appareil dispose d'un module MQTT intégré, prenant en charge la connexion en un clic à la plate-forme de gestion cloud EDMS via un protocole sécurisé.
Exploitation et maintenance visualisées à distance : le personnel de maintenance peut surveiller à distance l'état de fonctionnement des appareils, configurer les VLAN et émettre des politiques de QoS via une interface Web bilingue (chinois/anglais) ou un système basé sur le cloud sans être physiquement présent sur site. Ils peuvent également localiser visuellement les défauts de liaison sur une carte, améliorant ainsi considérablement l’efficacité de la maintenance ultérieure.
IV. Scénarios d'application typiques
Parc industriel intelligent/grande usine : grâce à la fibre optique gigabit pour dépasser la limite de distance de 100 mètres, toutes les vidéos de surveillance des zones environnantes, des bâtiments d'usine et des entrepôts sont regroupées sur de longues distances avec une faible perte pour la salle de contrôle principale.
Réseau numérique de campus/hôpital : en combinant les politiques de priorité de trafic QoS, la bande passante est priorisée pour la vidéosurveillance et la vidéoconférence, évitant ainsi la perte de paquets dans les images de surveillance causée par le téléchargement de fichiers volumineux ou pendant les périodes de pointe du réseau.
Hôtel/supermarché intelligent : équilibrant la gestion des accès AP sans fil et le réseau de surveillance intérieur haute définition, un seul appareil peut prendre en charge simultanément plusieurs services.
V. Recommandations pour la sélection des équipements
Core Switch : HSGQ-5536C (déploiement géré de couche 3, montable en rack 1U dans le centre de surveillance).
Module optique 10 Gigabit : module optique multimode/monomode HSGQ 10G SFP+ (pour le transfert NVR de stockage de liaison montante).
Commutateur d'accès : en fonction du nombre de caméras frontales, les options suivantes sont disponibles : HSGQ-3310P (8 commutateurs électriques Gigabit (PoE) + 2 commutateurs PoE gérés optiques L2+ Gigabit SFP) et HSGQ-3330P (24 ports électriques Gigabit (PoE) + 2 ports combo optique-électronique Gigabit + 2 commutateurs PoE gérés optiques L2+ Gigabit SFP).
Transmission frontale : modules optiques à fibre optique série SFP 1G/10G et émetteurs-récepteurs à fibre optique de qualité industrielle.
VI. Résumé Cette solution utilise le commutateur géré de couche 3 HSGQ-5536C comme cœur de base, exploitant pleinement sa grande mémoire tampon (12 Mbits), sa bande passante élevée (liaison montante de 10 Gigabit), ses protocoles de couche 3 riches et ses fonctionnalités de protection de qualité industrielle pour créer un réseau de transmission de vidéosurveillance haute définition tout fibre « haute bande passante, faible latence, gestion facile et sécurité renforcée » pour les entreprises. C'est un choix idéal pour la mise en œuvre de projets de sécurité intelligents modernes.
