I. Antecedentes da solução e pontos problemáticos
Com o rápido desenvolvimento da indústria de segurança moderna, a densidade de implantação de câmeras de alta e ultra-alta definição (4G/8K) em cenários como parques, fábricas, campi e hospitais está aumentando. As redes tradicionais de videovigilância enfrentam os seguintes desafios graves:
Distância de transmissão limitada: A distância de transmissão da porta Ethernet (RJ45) é de apenas 100 metros, o que não pode cobrir grandes parques.
Gargalos e atrasos na largura de banda: quando centenas de fluxos de vídeo convergem simultaneamente, a largura de banda insuficiente do backbone pode facilmente levar à perda de pacotes, latência e atraso.
Arquitetura de rede complexa: O isolamento (VLAN) de redes de monitoramento inter-regionais e interdepartamentais e a interconexão entre segmentos de rede impõem demandas extremamente altas nas capacidades de roteamento e encaminhamento dos equipamentos principais.
Fraca adaptabilidade ambiental: Caixas de monitoramento externas ou salas de miniservidores sofrem grandes flutuações de temperatura, tornando os equipamentos de rede propensos a superaquecimento e falhas, ou danos ao hardware devido a quedas de raios ou eletricidade estática.

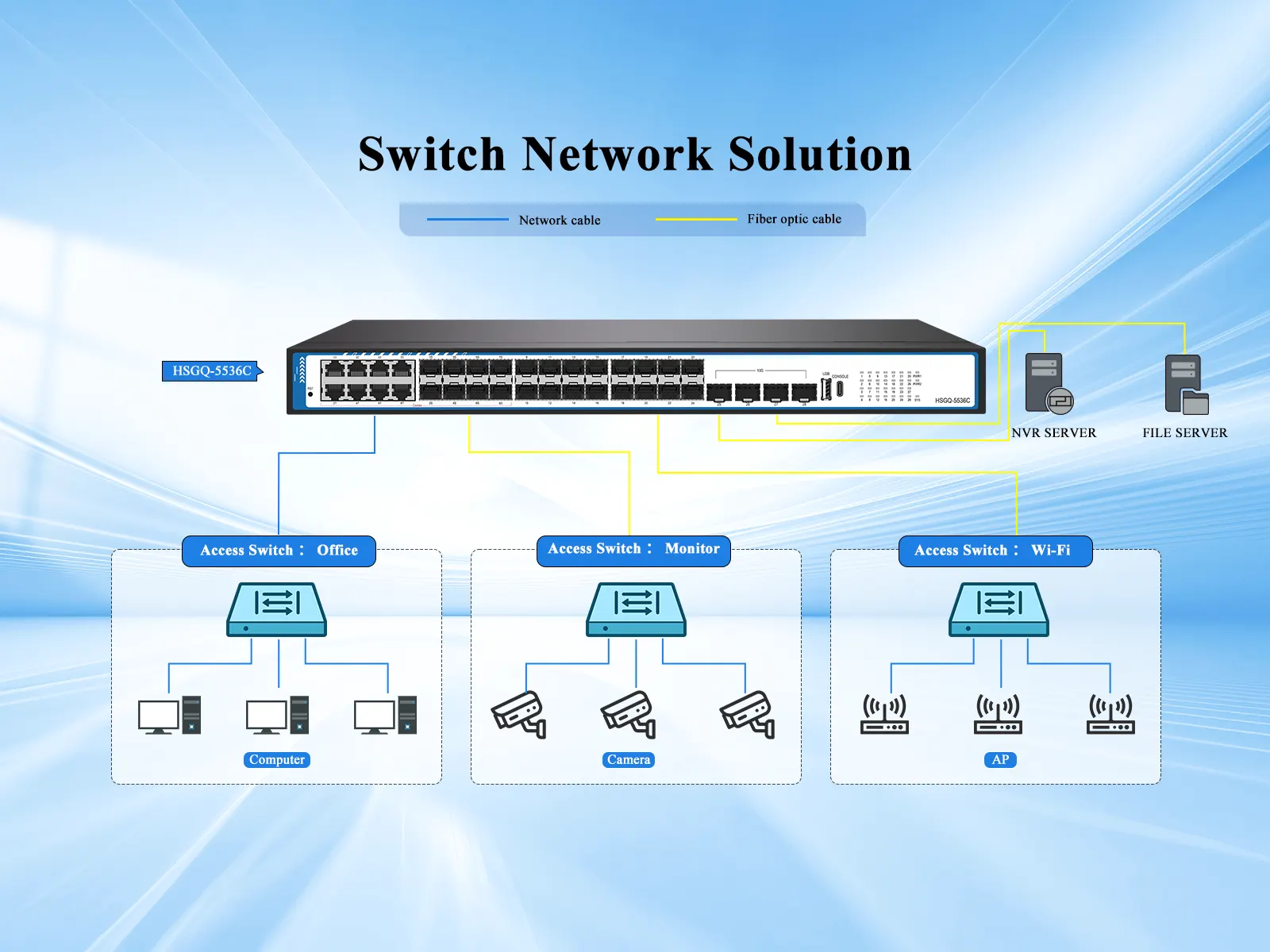

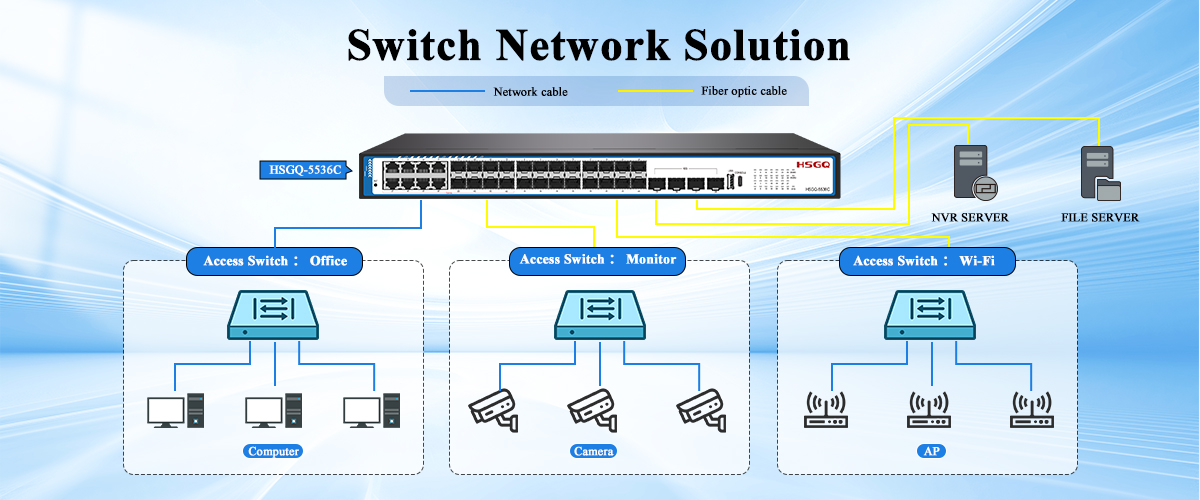

II. Topologia de design de solução
Esta solução adota uma arquitetura típica de rede de três camadas totalmente em fibra de 'núcleo de agregação de acesso', com o HSGQ-5536C servindo como switch de agregação de núcleo/nó grande do centro de monitoramento.
III. Principais vantagens da solução baseada em HSGQ-5536C
1. Largura de banda ultra-alta e portas flexíveis: elimine completamente a gagueira do vídeo
Transmissão de backbone totalmente em fibra: O HSGQ-5536C possui 16 portas ópticas SFP Gigabit e 4 portas ópticas de 10 Gigabit (10G SFP+). As 4 portas de 10 Gigabit podem ser conectadas diretamente a clusters de servidores de armazenamento centrais ou data centers ultragrandes, fornecendo até 128 Gbps de capacidade de comutação e 96 Mpps de taxa de encaminhamento de pacotes, suportando centenas de fluxos de vídeo 4K simultâneos com latência zero.
Adaptabilidade flexível (portas combinadas de 8 Gigabit): Os administradores de rede podem escolher livremente usar cabos de rede (RJ45) para conectar o NVR local ou cabos de fibra óptica (SFP) para conectar dispositivos remotos, melhorando significativamente a flexibilidade do cabeamento e reduzindo os custos de aquisição, dependendo do ambiente real do local do projeto.
2. Protocolos de roteamento robustos de camada 3: interoperabilidade e isolamento eficientes em vários segmentos de rede
Encaminhamento de camada 3 de velocidade de linha (RIP / OSPF / VRRP): Suporta protocolos de roteamento dinâmico IPv4/IPv6 dual-stack e OSPFv2/v3. Em redes de vigilância em larga escala, diferentes áreas (como áreas administrativas, áreas de produção e áreas residenciais) podem ser divididas em diferentes VLANs. O HSGQ-5536C pode realizar roteamento cross-VLAN Layer 3 localmente, reduzindo a carga no gateway upstream.
Redundância de roteador virtual VRRP: Suporta backup dinâmico de vários switches. Quando o dispositivo principal primário falha, o dispositivo de backup assume o controle em segundos, garantindo vigilância por vídeo ininterrupta.
3. Design de nível industrial de alta confiabilidade: operação estável garantida em ambientes adversos
Proteção de alto nível contra raios e eletricidade estática: Equipado com proteção contra sobretensão de modo comum ± 6KV e padrões de proteção contra descarga eletrostática de contato ± 6KV e ar ± 8KV. Reduz efetivamente a probabilidade de danos aos equipamentos principais causados por raios através de cabos de fibra óptica/rede. Operação em ampla temperatura e autocura inteligente: suporta temperaturas operacionais de -10 ℃ a 55 ℃. O chip de relógio em tempo real RTC integrado e os supercapacitores atendem aos rigorosos requisitos de continuidade de tempo de equipamentos de nível industrial.
Rede em Anel Inteligente (ERPS) e Agregação de Link (LACP): Suporta protocolo de rede em anel ERPS e agregação de link dinâmico LACP. Quando um cabo de fibra óptica é cortado acidentalmente, a rede pode mudar automaticamente para um link de backup em milissegundos, conseguindo a auto-recuperação da rede.
4. Operação e manutenção unificada da nuvem EDMS: reduz significativamente os custos de gerenciamento empresarial
Gerenciamento centralizado de nuvem MQTT: O dispositivo possui um módulo MQTT integrado, suportando conexão com um clique à plataforma de gerenciamento de nuvem EDMS por meio de um protocolo seguro.
Operação e manutenção visualizadas remotamente: a equipe de manutenção pode monitorar remotamente o status operacional do dispositivo, configurar VLANs e emitir políticas de QoS por meio de uma interface web bilíngue (chinês/inglês) ou sistema baseado em nuvem sem estar fisicamente presente no local. Eles também podem localizar visualmente falhas de link em um mapa, melhorando significativamente a eficiência da manutenção subsequente.
4. Cenários típicos de aplicação
Parque Industrial Inteligente/Grande Fábrica: Utilizando fibra ótica gigabit para quebrar a limitação de distância de 100 metros, todos os vídeos de vigilância da área circundante, edifícios de fábricas e armazéns são agregados em longas distâncias com baixa perda para a sala de controle principal.
Rede Digital de Campus/Hospital: Combinando políticas de prioridade de tráfego de QoS, a largura de banda é priorizada para vigilância por vídeo e videoconferência, evitando perda de pacotes em imagens de vigilância causada pelo download de arquivos grandes ou durante períodos de pico da rede.
Hotel/Supermercado Inteligente: Equilibrando o gerenciamento de acesso AP sem fio e a rede interna de vigilância de alta definição, um único dispositivo pode suportar simultaneamente vários serviços.
V. Recomendações para seleção de equipamentos
Switch principal: HSGQ-5536C (gerenciado por camada 3, implantação montável em rack de 1U no centro de monitoramento).
Módulo óptico de 10 Gigabit: Módulo óptico multimodo/modo único HSGQ 10G SFP+ (para encaminhamento de NVR de armazenamento de uplink).
Switch de acesso: Dependendo do número de câmeras front-end, as seguintes opções estão disponíveis: HSGQ-3310P (8 Gigabit Elétrico (PoE) + 2 Gigabit SFP Óptico L2+ switches PoE gerenciados) e HSGQ-3330P (24 Gigabit Elétrico (PoE) + 2 portas Gigabit Óptico para Eletrônico Combo + 2 Gigabit SFP Óptico L2+ interruptores PoE gerenciados).
Transmissão front-end: Módulos ópticos da série SFP 1G/10G de fibra óptica e transceptores de fibra óptica de nível industrial.
VI. Resumo Esta solução usa o switch gerenciado Camada 3 HSGQ-5536C como seu núcleo de backbone, fazendo uso total de seu buffer grande (12 Mbit), alta largura de banda (uplink de 10 Gigabit), protocolos avançados de Camada 3 e recursos de proteção de nível industrial para construir uma rede de transmissão de vigilância por vídeo de alta definição totalmente em fibra de 'alta largura de banda, baixa latência, gerenciamento fácil e segurança forte' para empresas. É a escolha ideal para a implementação de projetos modernos de segurança inteligente.
