I. Latar Belakang Solusi dan Poin Masalah
Dengan pesatnya perkembangan industri keamanan modern, kepadatan penerapan kamera definisi tinggi dan ultra-definisi tinggi (4G/8K) di berbagai skenario seperti taman, pabrik, kampus, dan rumah sakit semakin meningkat. Jaringan pengawasan video tradisional menghadapi tantangan berat berikut ini:
Jarak Transmisi Terbatas: Jarak transmisi port Ethernet (RJ45) hanya 100 meter, yang tidak dapat menjangkau taman yang luas.
Kemacetan dan Keterlambatan Bandwidth: Ketika ratusan aliran video berkumpul secara bersamaan, bandwidth backbone yang tidak mencukupi dapat dengan mudah menyebabkan hilangnya paket, latensi, dan kelambatan.
Arsitektur Jaringan Kompleks: Isolasi (VLAN) jaringan pemantauan lintas regional dan lintas departemen serta interkoneksi antar segmen jaringan memberikan tuntutan yang sangat tinggi pada kemampuan perutean dan penerusan peralatan inti.
Kemampuan Beradaptasi Lingkungan yang Buruk: Kotak pemantauan luar ruangan atau ruang server mini mengalami fluktuasi suhu yang besar, membuat peralatan jaringan rentan terhadap panas berlebih dan mogok, atau kerusakan perangkat keras akibat sambaran petir atau listrik statis.
II. Topologi Desain Solusi

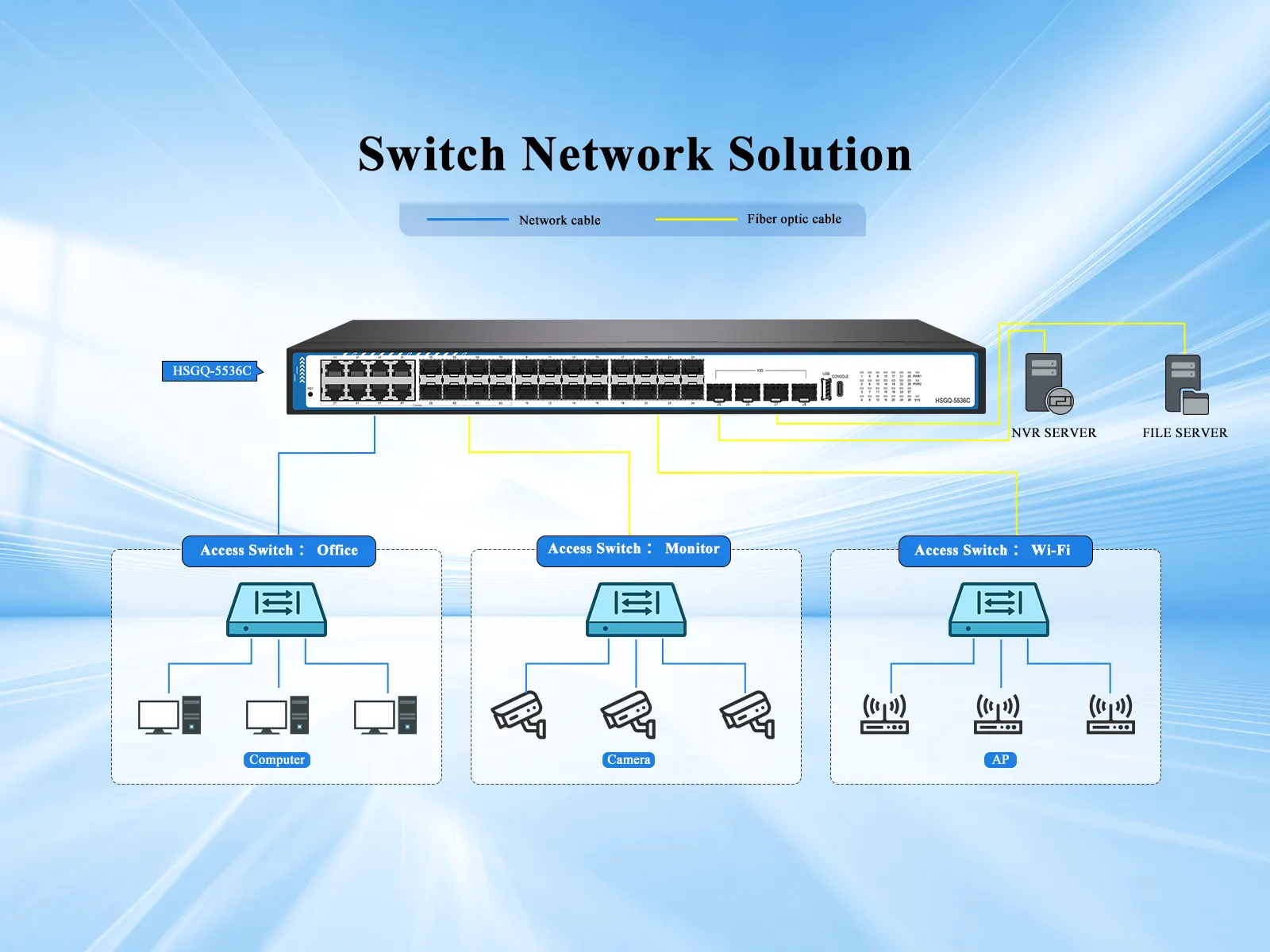

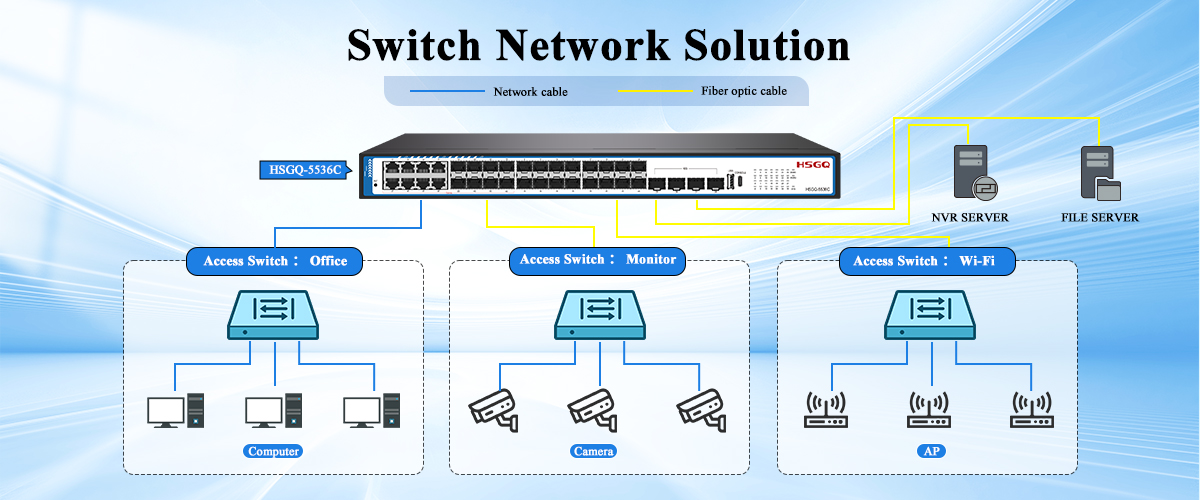

Solusi ini mengadopsi arsitektur jaringan tiga lapis semua serat 'access-aggregation-core', dengan HSGQ-5536C berfungsi sebagai saklar agregasi inti/node besar di pusat pemantauan.
AKU AKU AKU. Keunggulan Solusi Inti Berdasarkan HSGQ-5536C
1. Bandwidth Ultra Tinggi dan Port Fleksibel: Menghilangkan Video Gagap Sepenuhnya
Transmisi Tulang Punggung Semua Serat: HSGQ-5536C dilengkapi dengan 16 port optik Gigabit SFP dan 4 port optik 10 Gigabit (10G SFP+). 4 port 10 Gigabit dapat dihubungkan langsung ke cluster server penyimpanan inti atau pusat data ultra-besar, menyediakan kapasitas switching hingga 128Gbps dan kecepatan penerusan paket 96Mpps, mendukung ratusan streaming video 4K secara bersamaan dengan latensi nol.
Kemampuan Beradaptasi Fleksibel (8 Gigabit Combo Ports): Administrator jaringan dapat dengan bebas memilih untuk menggunakan kabel jaringan (RJ45) untuk menghubungkan NVR lokal atau kabel serat optik (SFP) untuk menghubungkan perangkat jarak jauh, sehingga sangat meningkatkan fleksibilitas pemasangan kabel dan mengurangi biaya pengadaan, tergantung pada lingkungan sebenarnya di lokasi proyek.
2. Protokol Perutean Lapisan 3 yang Kuat: Interoperabilitas dan Isolasi yang Efisien di Berbagai Segmen Jaringan
Penerusan Lapisan 3 Kecepatan Jalur (RIP / OSPF / VRRP): Mendukung protokol perutean dinamis IPv4/IPv6 dual-stack dan OSPFv2/v3. Dalam jaringan pengawasan skala besar, area yang berbeda (seperti wilayah administratif, wilayah produksi, dan wilayah tempat tinggal) dapat dibagi menjadi VLAN yang berbeda. HSGQ-5536C dapat melakukan perutean lintas VLAN Layer 3 secara lokal, sehingga mengurangi beban pada gateway upstream.
Redundansi Router Virtual VRRP: Mendukung pencadangan panas beberapa sakelar. Ketika perangkat inti utama gagal, perangkat cadangan mengambil alih dalam hitungan detik, memastikan pengawasan video tidak terganggu.
3. Desain Kelas Industri dengan Keandalan Tinggi: Jaminan Pengoperasian yang Stabil di Lingkungan yang Keras
Perlindungan Petir dan Listrik Statis Tingkat Tinggi: Dilengkapi dengan perlindungan lonjakan arus ±6KV mode umum dan standar perlindungan pelepasan muatan listrik statis ±6KV dan udara ±8KV kontak. Secara efektif mengurangi kemungkinan kerusakan peralatan inti akibat sambaran petir melalui kabel serat optik/jaringan. Pengoperasian Suhu Lebar dan Penyembuhan Mandiri yang Cerdas: Mendukung suhu pengoperasian dari -10℃ hingga 55℃. Chip jam waktu nyata RTC dan superkapasitor internal memenuhi persyaratan kontinuitas waktu yang ketat pada peralatan kelas industri.
Intelligent Ring Network (ERPS) dan Link Aggregation (LACP): Mendukung protokol jaringan ring ERPS dan agregasi tautan dinamis LACP. Ketika kabel serat optik terputus secara tidak sengaja, jaringan dapat secara otomatis beralih ke tautan cadangan dalam hitungan milidetik, sehingga mencapai penyembuhan mandiri jaringan.
4. Operasi dan Pemeliharaan Cloud EDMS Terpadu: Mengurangi Biaya Manajemen Perusahaan Secara Signifikan
Manajemen Cloud Terpusat MQTT: Perangkat ini memiliki modul MQTT bawaan, mendukung koneksi sekali klik ke platform manajemen cloud EDMS melalui protokol aman.
Pengoperasian dan Pemeliharaan yang Divisualisasikan Jarak Jauh: Personel pemeliharaan dapat memantau status pengoperasian perangkat dari jarak jauh, mengonfigurasi VLAN, dan mengeluarkan kebijakan QoS melalui antarmuka web bilingual (Cina/Inggris) atau sistem berbasis cloud tanpa harus hadir secara fisik di lokasi. Mereka juga dapat secara visual menemukan kesalahan tautan pada peta, sehingga secara signifikan meningkatkan efisiensi pemeliharaan selanjutnya.
IV. Skenario Aplikasi Khas
Kawasan Industri Cerdas/Pabrik Besar: Memanfaatkan serat optik gigabit untuk menembus batasan jarak 100 meter, semua video pengawasan dari area sekitar, gedung pabrik, dan gudang dikumpulkan dalam jarak jauh dengan kehilangan yang rendah ke ruang kendali utama.
Jaringan Kampus/Rumah Sakit Digital: Menggabungkan kebijakan prioritas lalu lintas QoS, bandwidth diprioritaskan untuk pengawasan video dan konferensi video, menghindari hilangnya paket dalam rekaman pengawasan yang disebabkan oleh pengunduhan file besar atau selama periode jaringan puncak.
Smart Hotel/Supermarket: Menyeimbangkan manajemen akses AP nirkabel dan jaringan pengawasan definisi tinggi dalam ruangan, satu perangkat dapat mendukung beberapa layanan secara bersamaan.
V. Rekomendasi Pemilihan Peralatan
Sakelar Inti: HSGQ-5536C (dikelola Lapisan 3, penerapan yang dapat dipasang di rak 1U di pusat pemantauan).
Modul Optik 10 Gigabit: HSGQ 10G SFP+ modul optik multimode/mode tunggal (untuk penerusan NVR penyimpanan uplink).
Sakelar Akses: Tergantung pada jumlah kamera front-end, opsi berikut tersedia: HSGQ-3310P (8 Gigabit Electrical (PoE) + 2 Gigabit SFP Optical L2+ switch PoE terkelola) dan HSGQ-3330P (24 Gigabit Electrical (PoE) + 2 port Gigabit Optical-to-Electronic Combo + 2 switch Gigabit SFP Optical L2+ Managed PoE).
Transmisi Front-end: Modul optik seri SFP 1G/10G serat optik dan transceiver serat optik kelas industri.
VI. Ringkasan Solusi ini menggunakan sakelar terkelola Lapisan 3 HSGQ-5536C sebagai inti tulang punggungnya, memanfaatkan sepenuhnya buffer besar (12Mbit), bandwidth tinggi (uplink 10 Gigabit), protokol Layer 3 yang kaya, dan fitur perlindungan kelas industri untuk membangun jaringan transmisi pengawasan video definisi tinggi yang seluruhnya serat untuk perusahaan. Ini adalah pilihan ideal untuk implementasi proyek keamanan cerdas modern.
