I. Antecedentes de la solución y puntos débiles
Con el rápido desarrollo de la industria de la seguridad moderna, está aumentando la densidad de implementación de cámaras de alta definición y ultra alta definición (4G/8K) en escenarios como parques, fábricas, campus y hospitales. Las redes de videovigilancia tradicionales enfrentan los siguientes desafíos graves:
Distancia de transmisión limitada: la distancia de transmisión del puerto Ethernet (RJ45) es de solo 100 metros, lo que no puede cubrir grandes parques.
Retrasos y cuellos de botella en el ancho de banda: cuando cientos de transmisiones de video convergen simultáneamente, un ancho de banda troncal insuficiente puede provocar fácilmente pérdida de paquetes, latencia y retrasos.
Arquitectura de red compleja: el aislamiento (VLAN) de las redes de monitoreo interregionales y entre departamentos y la interconexión entre segmentos de red imponen exigencias extremadamente altas a las capacidades de enrutamiento y reenvío de los equipos centrales.
Pobre adaptabilidad ambiental: Las cajas de monitoreo al aire libre o las salas de miniservidores experimentan grandes fluctuaciones de temperatura, lo que hace que los equipos de red sean propensos a sobrecalentarse y fallar, o a daños en el hardware debido a rayos o electricidad estática.

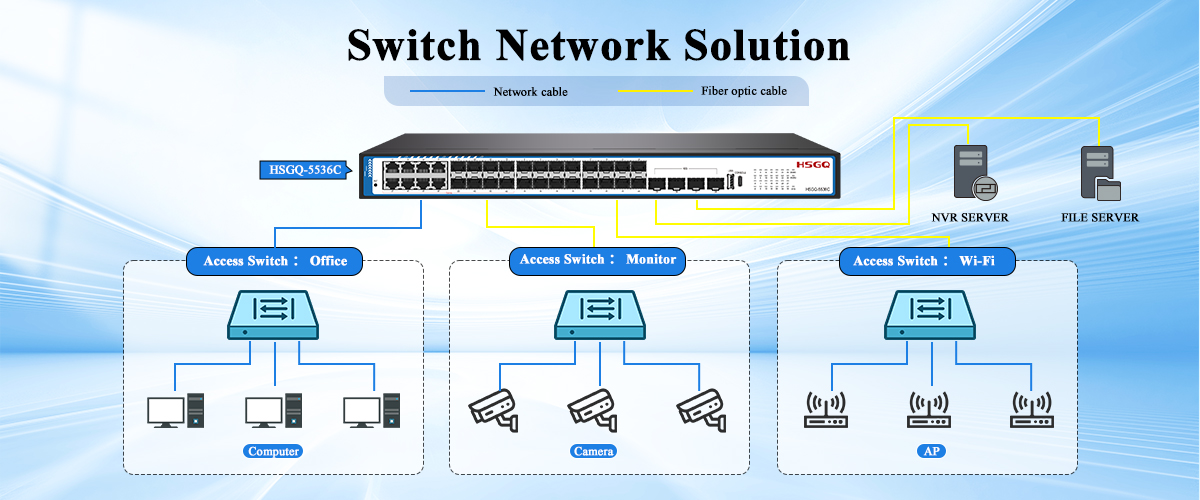

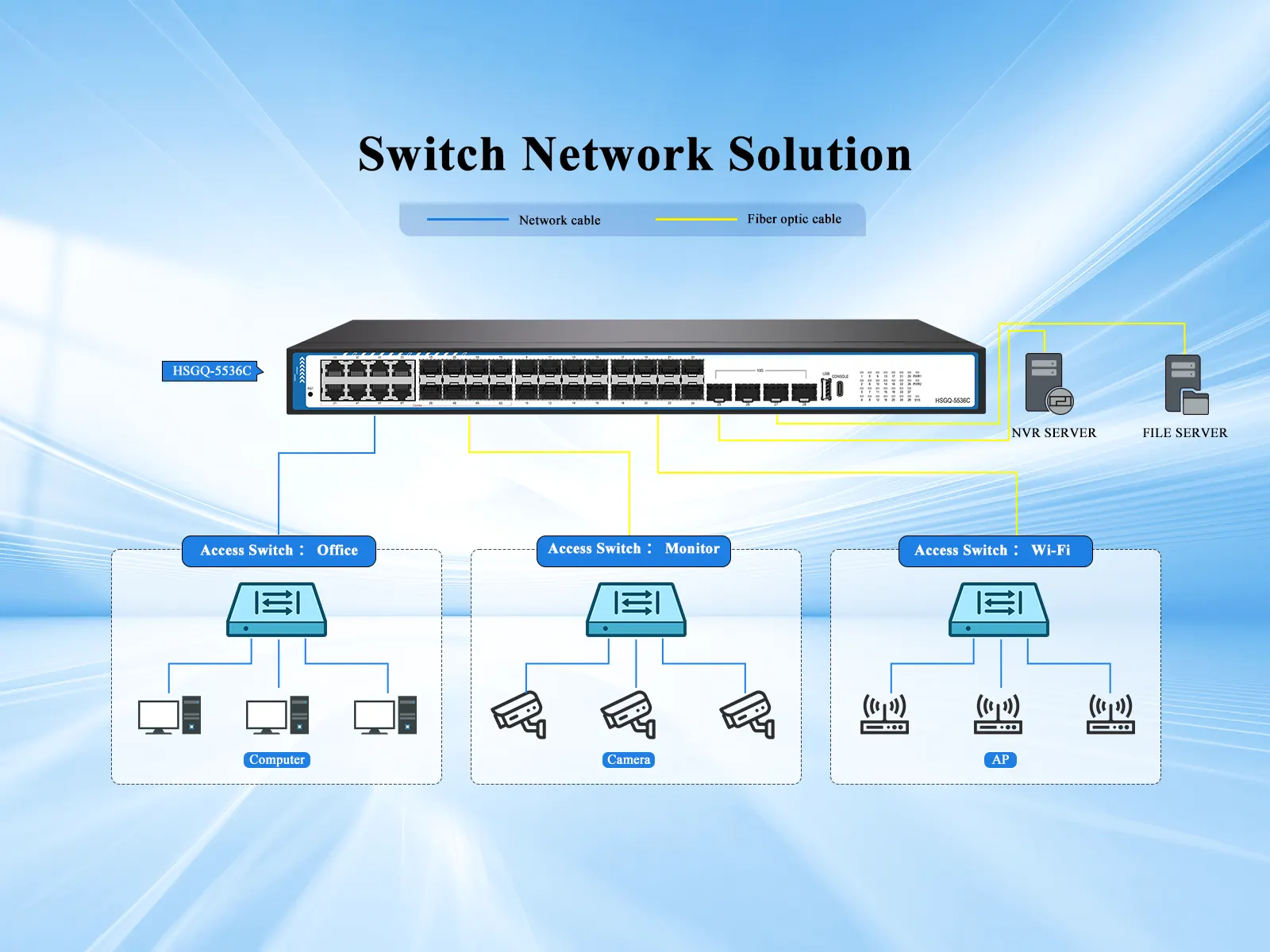

II. Topología de diseño de soluciones
Esta solución adopta una arquitectura de red típica de tres capas totalmente de fibra de 'núcleo de agregación de acceso', con el HSGQ-5536C sirviendo como conmutador de agregación de núcleo/nodo grande del centro de monitoreo.
III. Ventajas principales de la solución basada en HSGQ-5536C
1. Ancho de banda ultraalto y puertos flexibles: elimine por completo la tartamudez del vídeo
Transmisión troncal totalmente de fibra: el HSGQ-5536C cuenta con 16 puertos ópticos Gigabit SFP y 4 puertos ópticos de 10 Gigabit (10G SFP+). Los 4 puertos de 10 Gigabit se pueden conectar directamente a clústeres de servidores de almacenamiento central o centros de datos ultragrandes, proporcionando hasta 128 Gbps de capacidad de conmutación y 96 Mpps de velocidad de reenvío de paquetes, admitiendo cientos de transmisiones de video 4K simultáneas con latencia cero.
Adaptabilidad flexible (8 puertos combinados Gigabit): los administradores de red pueden elegir libremente usar cables de red (RJ45) para conectar el NVR local o cables de fibra óptica (SFP) para conectar dispositivos remotos, lo que mejora en gran medida la flexibilidad del cableado y reduce los costos de adquisición, según el entorno real del sitio del proyecto.
2. Protocolos de enrutamiento robustos de capa 3: interoperabilidad y aislamiento eficientes en múltiples segmentos de red
Reenvío de capa 3 a velocidad de línea (RIP / OSPF / VRRP): Admite protocolos de enrutamiento dinámico IPv4/IPv6 de doble pila y OSPFv2/v3. En las redes de vigilancia a gran escala, diferentes áreas (como áreas administrativas, áreas de producción y áreas habitables) se pueden dividir en diferentes VLAN. El HSGQ-5536C puede realizar enrutamiento de capa 3 entre VLAN localmente, lo que reduce la carga en la puerta de enlace ascendente.
Redundancia del enrutador virtual VRRP: admite copias de seguridad en caliente de múltiples conmutadores. Cuando el dispositivo central principal falla, el dispositivo de respaldo toma el control en cuestión de segundos, lo que garantiza una videovigilancia ininterrumpida.
3. Diseño de grado industrial de alta confiabilidad: funcionamiento estable garantizado en entornos hostiles
Protección contra rayos y electricidad estática de alto nivel: Equipado con protección contra sobretensiones de modo común ±6KV y estándares de protección contra descargas electrostáticas de contacto ±6KV y aire ±8KV. Reduce eficazmente la probabilidad de daños a los equipos centrales causados por rayos a través de cables de red/fibra óptica. Funcionamiento a amplia temperatura y autorreparación inteligente: admite temperaturas de funcionamiento de -10 ℃ a 55 ℃. El chip de reloj en tiempo real RTC integrado y los supercondensadores cumplen con los estrictos requisitos de continuidad del tiempo de los equipos de grado industrial.
Red de anillo inteligente (ERPS) y agregación de enlaces (LACP): admite el protocolo de red de anillo ERPS y la agregación de enlaces dinámicos LACP. Cuando un cable de fibra óptica se corta accidentalmente, la red puede cambiar automáticamente a un enlace de respaldo en milisegundos, logrando la autorreparación de la red.
4. Operación y mantenimiento unificados de la nube de EDMS: reduce significativamente los costos de gestión empresarial
Gestión centralizada de la nube MQTT: el dispositivo tiene un módulo MQTT integrado que admite la conexión con un solo clic a la plataforma de gestión de la nube EDMS a través de un protocolo seguro.
Operación y mantenimiento visualizados de forma remota: el personal de mantenimiento puede monitorear de forma remota el estado operativo del dispositivo, configurar VLAN y emitir políticas de QoS a través de una interfaz web bilingüe (chino/inglés) o un sistema basado en la nube sin estar físicamente presente en el sitio. También pueden localizar visualmente fallas en los enlaces en un mapa, lo que mejora significativamente la eficiencia del mantenimiento posterior.
IV. Escenarios de aplicación típicos
Parque industrial inteligente/gran fábrica: utilizando fibra óptica gigabit para romper la limitación de distancia de 100 metros, todos los videos de vigilancia del área circundante, edificios de fábricas y almacenes se agregan a largas distancias con baja pérdida a la sala de control principal.
Red de campus/hospital digital: al combinar políticas de prioridad de tráfico QoS, se prioriza el ancho de banda para videovigilancia y videoconferencias, evitando la pérdida de paquetes en las imágenes de vigilancia causada por la descarga de archivos grandes o durante los períodos pico de la red.
Hotel/supermercado inteligente: al equilibrar la gestión de acceso AP inalámbrico y la red de vigilancia interior de alta definición, un solo dispositivo puede admitir múltiples servicios simultáneamente.
V. Recomendaciones para la selección de equipos
Conmutador central: HSGQ-5536C (implementación administrada de capa 3 y montaje en rack de 1U en el centro de monitoreo).
Módulo óptico de 10 Gigabit: módulo óptico multimodo/monomodo HSGQ 10G SFP+ (para reenvío NVR de almacenamiento de enlace ascendente).
Conmutador de acceso: Dependiendo de la cantidad de cámaras frontales, están disponibles las siguientes opciones: HSGQ-3310P (8 Gigabit eléctricos (PoE) + 2 Gigabit SFP ópticos L2+ conmutadores PoE administrados) y HSGQ-3330P (24 Gigabit eléctricos (PoE) + 2 puertos combinados Gigabit óptico-electrónicos + 2 Gigabit SFP ópticos L2+ conmutadores PoE administrados).
Transmisión frontal: módulos ópticos de fibra óptica SFP serie 1G/10G y transceptores de fibra óptica de grado industrial.
VI. Resumen
Esta solución utiliza el conmutador administrado de Capa 3 HSGQ-5536C como su núcleo principal, aprovechando al máximo su gran búfer (12 Mbit), su gran ancho de banda (enlace ascendente de 10 Gigabit), sus ricos protocolos de Capa 3 y sus características de protección de nivel industrial para construir una red de transmisión de videovigilancia de alta definición totalmente de fibra de 'alto ancho de banda, baja latencia, fácil administración y seguridad sólida' para empresas. Es una opción ideal para la implementación de proyectos modernos de seguridad inteligente.
