HSGQ-X411AXF
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
HSGQ-X411AXF es un terminal de red óptica pasiva de enrutamiento inteligente en solución FTTH. HSGQ-X411AXF proporciona 4*puertos LAN GE, 1*POTS, 1*puerto USB y WiFi AX3000, alta velocidad de acceso de hasta 2,5 Gbps de bajada y 1,25 Gbps de subida. Es ampliamente compatible con la marca OLT convencional a nivel mundial, admite funciones de mantenimiento remoto plug-and-play, OMCI y TR069.


Fibra óptica extremadamente rápida
esencial para el acceso a casa

HSGQ-X411AXF combina las ventajas de la tecnología Wi-Fi 6 y la comunicación por fibra óptica, satisfaciendo las demandas de los operadores de redes fijas de FTTH y servicios de convergencia triple-play. Ofrece servicios multifuncionales basados en redes E/GPON, brindando a los usuarios una conectividad de red confiable, estable y de alta velocidad.
Acceso a Internet de alta velocidad

HSGQ-X411AXF proporciona una interfaz Gigabit Ethernet, que puede satisfacer las necesidades de los usuarios domésticos de redes de alta velocidad. Ya sea descargando películas de alta definición, jugando juegos en línea o realizando videoconferencias, puede obtener una experiencia de red fluida.
Wi-Fi de alta velocidad para una experiencia ultrarrápida
experiencia de red

HSGQ-X411AXF es compatible con el estándar WIFI6 y adopta una serie de tecnologías avanzadas. La introducción de estas tecnologías ha mejorado significativamente WIFI6 en términos de velocidad de transmisión de datos, capacidad, latencia, etc. Antena direccional de alta ganancia incorporada, la velocidad de transmisión inalámbrica puede alcanzar los 2400 Mbps, con una fuerte penetración y amplia cobertura.
Soporta protocolo OAM/OMCI

HSGQ-X411AXF admite el protocolo OAM/OMCI. Es ampliamente compatible con las principales marcas OLT de todo el mundo y admite funciones de mantenimiento remoto plug-and-play, OMCI y TR069.
Admite comunicación por voz

HSGQ-X411AXF está equipado con una interfaz de voz, admite servicios telefónicos tradicionales y satisface las necesidades de comunicación de voz de los usuarios. A través de una tecnología avanzada de procesamiento de voz, el módem óptico puede proporcionar servicios de comunicación de voz de alta calidad para garantizar la claridad y fluidez de las llamadas de los usuarios.
La perspectiva blanca clásica crea tendencias

Aplicaciones de escenarios

HSGQ-X411AXF tiene una amplia gama de perspectivas de aplicación en redes domésticas, redes empresariales, lugares públicos y escenarios comerciales, así como escenarios de aplicaciones especiales. Su alta velocidad, estabilidad, seguridad e inteligencia lo convierten en una de las primeras opciones para los dispositivos modernos de acceso a la red.

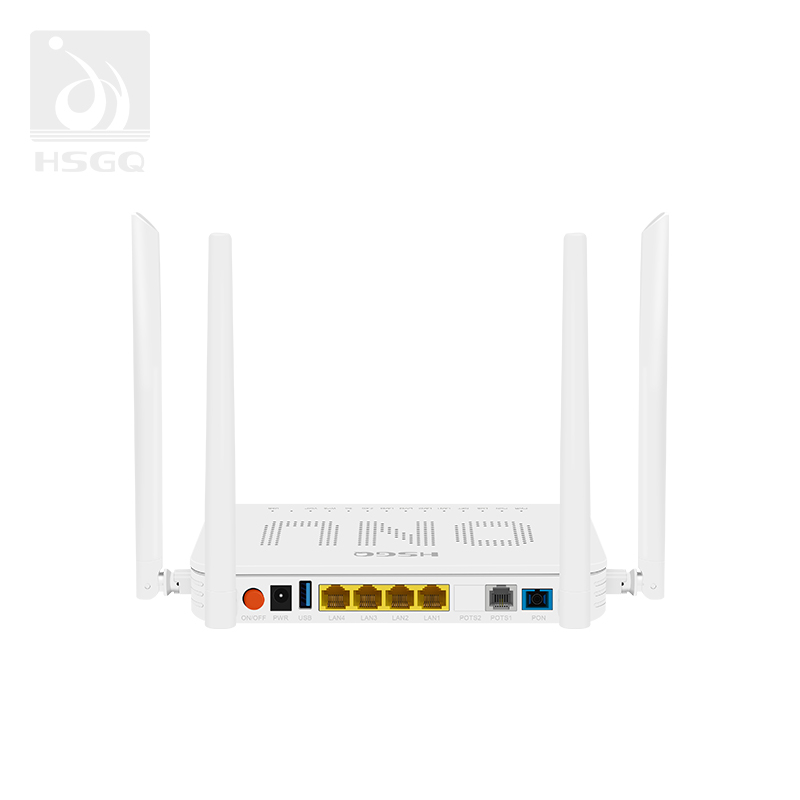

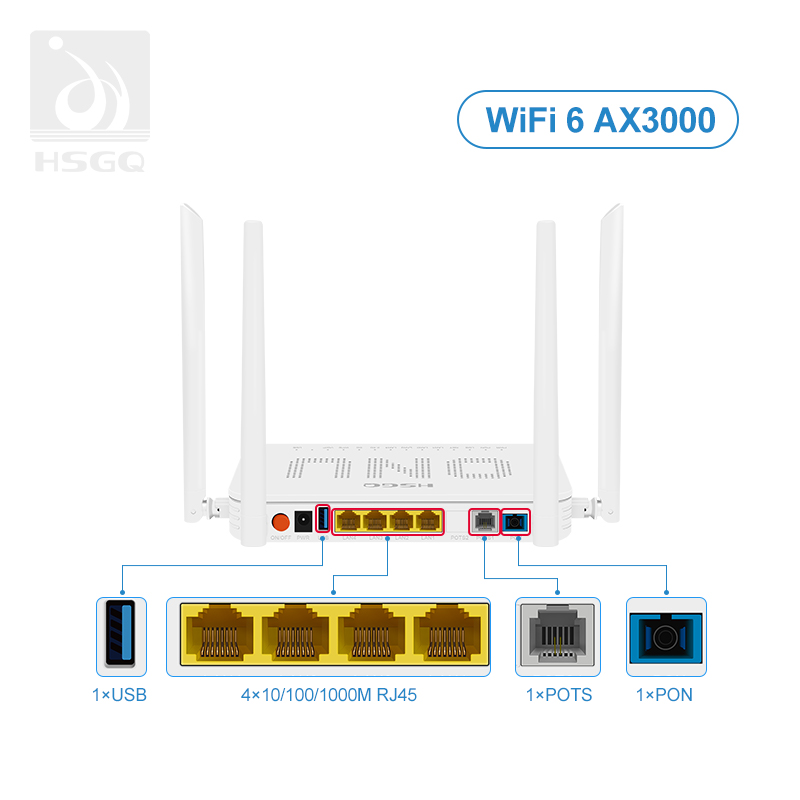

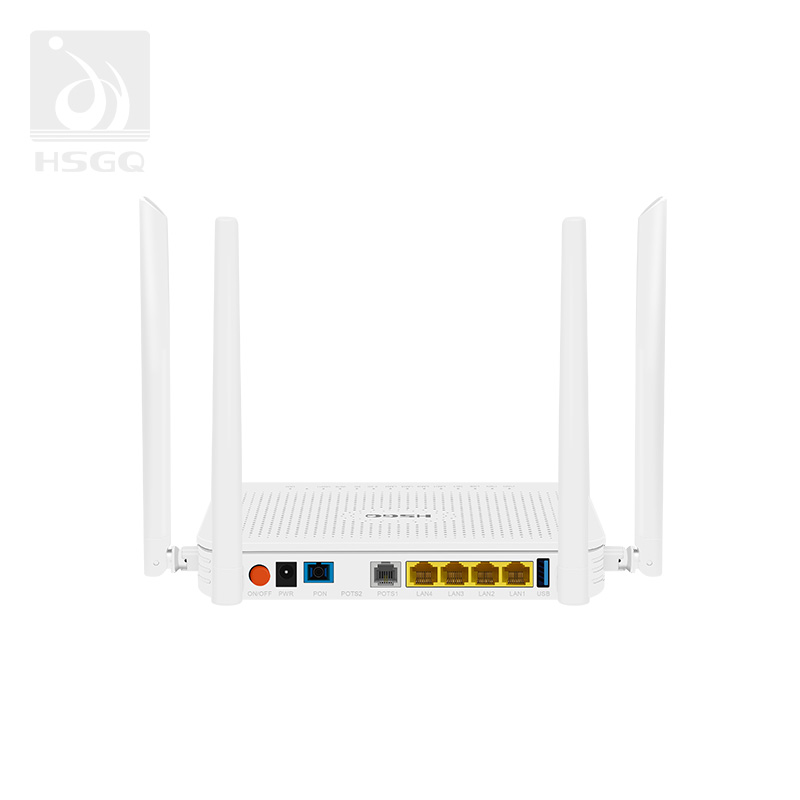

Interfaz de usuario | 4x10/100/1000MRJ45 1xMATERAS 1 USB |
Pone | AX3000 Wi-Fi GPON: aguas arriba 1.25Gbps/ aguas abajo 2.5Gbps Potencia de recepción óptica: -7dBm~-28dBm Transmisión de potencia óptica: 0dbm ~ 4dbm Epon: aguas arriba 1.25Gbps/aguas abajo 1.25Gbps Sensibilidad de recepción óptica: -7dbm ~ -27dbm Transmisión de potencia óptica: 0dbm ~ 4dbm |

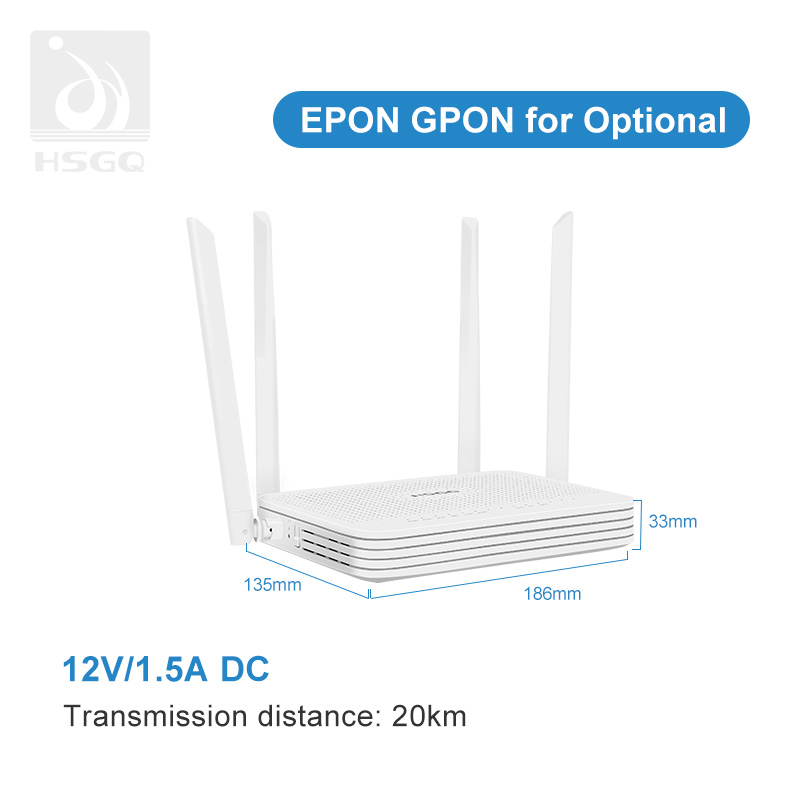

Tamaño | 186 mm (largo) × 136 mm (ancho) × 33,5 mm (alto) |
Ambiental | Temperatura de funcionamiento: 0 ℃ ~ 50 ℃ Humedad operativa: 10% ~ 85% (no condensación) Temperatura de almacenamiento: -40 ℃~ 80 ℃ Humedad de almacenamiento: 5% ~ 95% (no condensación) |
Fuente de alimentación | 12V/ 1.5A DC Tamaño de la interfaz de alimentación: 2.1 mm/ 5.5 mm |
Velocidad inalámbrica | WPA-PSK/WPA2-PSK, WPA3-SAE, WPA3-SAE/WPA2-PSK2 |
Soporte de limitación de tasa basada en el dispositivo y control de ancho de banda.
En cumplimiento con IEEE802.3AH e ITU-T G.984.x estándar.
Hasta 20 km de distancia de transmisión.
Admite cifrado de datos, transmisión grupal, separación de puertos Vlan, etc.
Apoya la asignación dinámica de ancho de banda (DBA).
Soporte de ONU Auto - Detección de descubrimiento/ enlace/ Actualización remota del software.
Configuración de Puerto de soporte VLAN.
Soporte de la función de alarma de potencia, fácil para la detección de problemas de enlace.
Admite la configuración de QoS.
Ayunte del puerto de soporte.
Soporte de puerto flujo de flujo.
Admite ACL para configurar el filtro de paquetes de datos de manera flexible.
Diseño especializado para la prevención del desglose del sistema para mantener un sistema estable.
Soporte de software Actualización en línea.
Soporte TR069 para ACS (servidor de configuración automática).
Soporte de servidor PPPOE/ DHCP/ IPTV/ POTS/ NAT.
Admite múltiples SSlD (máximo 4 SSlD).
Admite la selección automática de canales.
Admite ocultar SSlD.
Admite seguridad inalámbrica de 64/128 bits WEP, 802.1x, WPA y WPA2
Soporte Easy Mesh.
Admite IPv4/IPv6.
Admite la gestión de la nube
| Indicador | Descripción | |
| FUERZA | Estado de poder | ON: El ONU está poder en |
| Apagado: La ONU está apagada | ||
| Pone | Registro de ONU | On: éxito para registrarse en OLT |
| Parpadeo: LN Proceso de registro en OLT | ||
| APAGADO: No se registre en OLT | ||
| Loss | Señales ópticas | En: el enlace óptico es anormal |
| APAGADO: óptico en normal | ||
| 2.4g | 2.4g estado de wifi | En: se abre la función wifi |
| Parpadeo: los datos se están transmitiendo | ||
| APAGADO: las funciones wifi se cierran | ||
| 5G | 5G estado wifi | En: se abre la función wifi |
| Parpadeo: los datos se están transmitiendo | ||
| APAGADO: las funciones wifi se cierran | ||
| NET | Estado de Internet | ON: ONU puede acceder a Internet |
| APAGADO: ONU no puede acceder a Internet | ||
| GE | Estado del puerto GE | En: la conexión Ethernet es normal |
| Parpadeo: los datos se están transmitiendo | ||
| APAGADO: la conexión Ethernet no está configurada | ||
| Voip | Estado de macetas | Encendido: puerto POTS registrado |
| Apagado: puerto POTS no registrado | ||
| USB | Estado USB | On: la conexión USB es normal |
| APAGADO: la conexión USB no está configurada | ||
Modelo HSGQ-X411AXF
El HSGQ-X411AXF es un AX3000 Wi-Fi 6 XPON ONU para proveedores de servicios de Internet que implementan servicios de fibra hasta el hogar (FTTH). Admite GPON y EPON y combina Wi-Fi 6 de doble banda, cuatro puertos Gigabit Ethernet y un puerto de voz POTS en una puerta de enlace de un solo suscriptor. Los operadores pueden usar TR-069 para administración remota y provisión de servicio de voz SIP para un teléfono analógico conectado al puerto POTS.
Acceso a fibra de modo dual : compatibilidad con GPON y EPON en una ONU
AX3000 Wi-Fi 6 : conectividad de doble banda en 2,4 GHz y 5 GHz

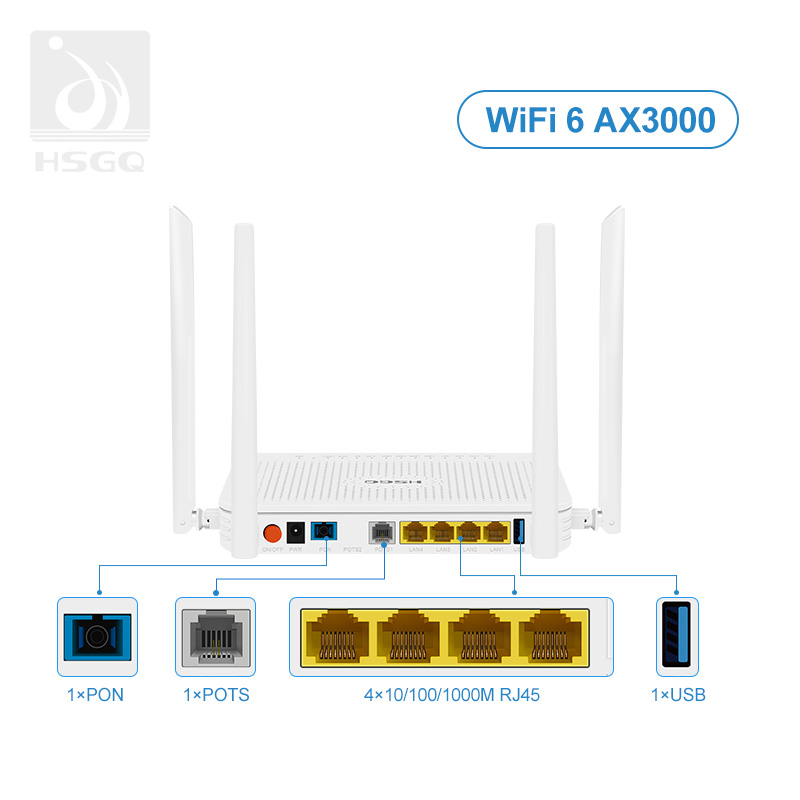

Interfaces de suscriptor integradas : 4 puertos LAN Gigabit, 1 puerto POTS y 1 puerto USB 3.0
Gestión remota : TR-069, actualizaciones remotas de firmware y monitoreo de enlace PON
Solicitar Cotización · Descargar Ficha Técnica X411AXF
El HSGQ-X411AXF se adapta a GPON y EPON, lo que permite a los proveedores de servicios con ambos tipos de redes estandarizarse en un modelo de puerta de enlace de suscriptor. Un dispositivo común puede simplificar el inventario, los procedimientos de instalación y el soporte de campo en proyectos FTTH residenciales.
En modo GPON, la interfaz óptica admite hasta 2,5 Gbps de bajada y 1,25 Gbps de subida. En el modo EPON, la velocidad de línea óptica especificada es de hasta 1,25 Gbps en cada dirección. Cada puerto LAN RJ45 admite una velocidad de conexión de hasta 1 Gbps.
| Modo PON | Velocidad de línea óptica descendente | Velocidad de línea óptica ascendente | Gestión PON |
|---|---|---|---|
| GPON | Hasta 2,5 Gbps | Hasta 1,25 Gbps | OMCI |
| EPON | Hasta 1,25 Gbps | Hasta 1,25 Gbps | OAM |
La interfaz inalámbrica AX3000 funciona en 2,4 GHz y 5 GHz. Los suscriptores pueden conectar dispositivos compatibles en cualquier banda, mientras que los proveedores de servicios pueden utilizar la selección automática de canales y múltiples SSID al configurar el acceso inalámbrico. La puerta de enlace también admite EasyMesh para implementaciones de malla compatibles.
Los cuatro puertos Gigabit Ethernet proporcionan conexiones por cable para dispositivos como computadoras, conmutadores y decodificadores de IPTV. La configuración de VLAN, la vinculación de puertos y la QoS permiten a los operadores organizar el tráfico y aplicar configuraciones específicas del servicio en la puerta de enlace del suscriptor.
El puerto POTS integrado permite a un suscriptor conectar un teléfono analógico estándar directamente a la ONU. La puerta de enlace admite SIP para el aprovisionamiento de voz e incluye un indicador de VoIP que muestra cuándo está registrado el servicio de voz. El puerto admite funciones como servicios de llamadas, incluido el desvío de llamadas y la llamada en espera, sujeto a la configuración de voz del operador.
El HSGQ-X411AXF admite OMCI en redes GPON y OAM en redes EPON. TR-069 permite a los operadores administrar la puerta de enlace a través de un servidor de configuración automática (ACS). Las actualizaciones remotas de software y la detección de enlaces ayudan a los equipos de soporte a mantener las unidades instaladas e investigar los problemas de conectividad informados.
| Funciones admitidas para | tareas del operador |
|---|---|
| Acceso de abonado | Descubrimiento automático ONU, PPPoE, servidor DHCP y NAT |
| Configuración de tráfico | Configuración de VLAN, enlace de puertos, QoS y control de ancho de banda basado en dispositivos |
| Mantenimiento remoto | TR-069, detección de enlaces y actualizaciones remotas de software |
| Solución de problemas del servicio | Alarma de apagado e indicadores dedicados de PON, LOS, NET y VoIP |
| Soporte de red IP | IPv4 e IPv6 |
Utilice el HSGQ-X411AXF como puerta de enlace de suscriptor cuando cada hogar o apartamento necesite Internet de fibra, Wi-Fi de doble banda y Ethernet por cable. Los instaladores pueden verificar el registro óptico, la conectividad a Internet y el estado del enlace LAN utilizando los indicadores del dispositivo.
Utilice una puerta de enlace para conectar dispositivos Wi-Fi domésticos, un decodificador de IPTV con cable y un teléfono analógico. El puerto POTS integrado admite voz junto con el servicio de banda ancha, mientras que las configuraciones de VLAN y QoS permiten a los operadores aplicar sus perfiles de servicio.
Implementar el mismo modelo de ONU en áreas de servicio GPON y EPON donde la OLT y los perfiles de servicio sean compatibles. Para una revisión del proyecto, proporcione el modelo OLT, la versión de firmware, el modo PON y los servicios planificados para que se pueda evaluar la configuración de aprovisionamiento requerida.
| Especificación | del artículo |
|---|---|
| Modelo | HSGQ-X411AXF |
| Tipo de producto | Wi-Fi 6 XPON ONU de modo dual |
| Modos PON | GPON y EPON |
| Tarifa de línea óptica GPON | Hasta 2,5 Gbps de bajada y 1,25 Gbps de subida |
| Tarifa de línea óptica EPON | Hasta 1,25 Gbps de bajada y subida |
| Potencia de transmisión óptica | 0 a +4 dBm en modos GPON y EPON |
| Interfaces Ethernet | 4 × RJ45, 10/100/1000 Mbps por puerto |
| Interfaz de voz | 1 × OLLAS |
| Protocolo de voz | SORBO |
| Interfaz USB | 1 USB 3.0 |
| Estándar Wi-Fi | Wi-Fi 6 (IEEE 802.11ax) |
| Clase wifi | AX3000 |
| Bandas Wi-Fi | 2,4 GHz y 5 GHz |
| Funciones inalámbricas | Selección automática de canales, múltiples SSID y EasyMesh |
| Gestión PON | OMCI para GPON y OAM para EPON |
| Gestión Remota | TR-069 y actualizaciones remotas de software |
| Fuente de alimentación | 12 V CC, 1,5 A |
| Dimensions | 186 × 136 × 33,5 mm (largo × ancho × alto) |
| Temperatura de funcionamiento | 0°C a 50°C |
| Humedad operativa | 10 % a 85 % de humedad relativa, sin condensación |
| Temperatura de almacenamiento | −40°C a 80°C |
| Humedad de almacenamiento | 5 % a 95 % de humedad relativa, sin condensación |
Los indicadores PON y LOS ayudan a los instaladores a verificar el enlace óptico y el registro de la ONU. Los indicadores NET, GE y VOIP muestran el estado del acceso a Internet, conexiones por cable y registro de voz.
| Indicador | Significado |
|---|---|
| FUERZA | Encendido cuando la ONU está encendida. |
| Pone | Encendido cuando la ONU está registrada en la OLT. Parpadea durante el registro. |
| Loss | Encendido cuando el enlace óptico es anormal. |
| 2,4G/5G | Encendido cuando la banda Wi-Fi correspondiente está habilitada. Parpadea durante la transmisión de datos. |
| NET | Sobre cuándo la ONU puede acceder a Internet. |
| GE | Encendido cuando se establece un enlace Ethernet. Parpadea durante la transmisión de datos. |
| Voip | Encendido cuando el servicio de voz está registrado. |
| USB | Encendido cuando se establece una conexión USB. |
Sí. El HSGQ-X411AXF admite operación GPON y EPON adaptativa. El modo PON determina la velocidad de la línea óptica y el protocolo de gestión utilizado por la ONU. La compatibilidad de OLT también depende del modelo de OLT, el firmware y el perfil de servicio.
Sí. Un teléfono analógico estándar se conecta al puerto POTS. Las llamadas están disponibles una vez que el proveedor de servicios proporciona y registra el servicio de voz.
AX3000 describe la capacidad inalámbrica nominal combinada en las dos bandas Wi-Fi. La cifra de 2,5 Gbps se refiere a la velocidad de la línea óptica descendente en modo GPON. Cada puerto Gigabit Ethernet admite una velocidad de enlace por cable de hasta 1 Gbps.
Sí. El HSGQ-X411AXF admite voz IPTV y POTS junto con acceso de banda ancha. Un decodificador se puede conectar a través de un puerto LAN Gigabit y un teléfono analógico se conecta a través del puerto POTS. El proveedor de servicios configura los perfiles de IPTV y voz correspondientes.
Sí. La ONU admite TR-069 para gestión remota a través de un servidor de configuración automática (ACS). También admite actualizaciones de software remotas.
Comparta su marca y modelo de OLT, versión de firmware, modo PON y cantidad estimada de pedido. Si su proyecto incluye IPTV o voz SIP, incluya los requisitos del servicio para que podamos revisar su implementación y preparar una cotización para el HSGQ-X411AXF.
