Comment configurer VLAN Traduire sur HSGQ GPON OLT

Dans les déploiements de réseau de fibres, les VLAN sont essentiels pour isoler et gérer différents types de services (tels que l'accès Internet, IPTV et VoIP). Cependant, dans certains scénarios, la traduction de l'ID VLAN est requise entre l'OLT et l'ONU pour répondre à la planification du réseau ou aux besoins des clients.

Environnement

Internet VLAN 120 se connecter à OLT UpLink GE03

PON01 ONU Internet VLAN 1200

1. Service Port Vlan traduit

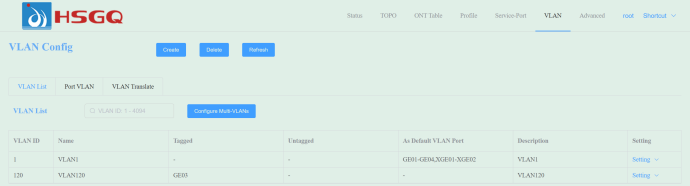

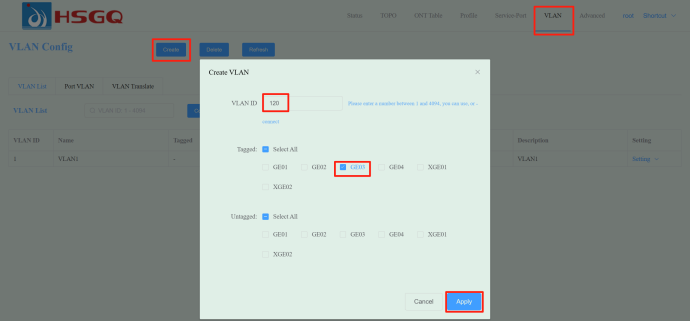

1.1 Connectez-vous dans OLT Web et cliquez sur VLAN Tab, créez VLAN 120 et TAG avec GE 03, illustré comme ci-dessous:

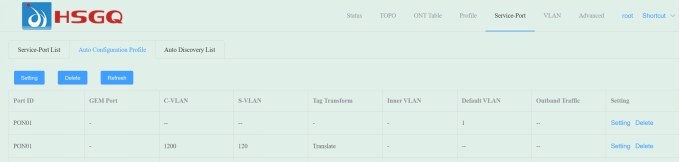

1.2 Cliquez sur le port de service pour configurer la plaque de configuration automatique, illustrée comme ci-dessous:

1.3 Profil, profil de ligne, afficher les détails du profil par défaut, supprimer le port de gemm transparent, ajouter un nouveau port de gemm avec VLAN 1200, illustré comme suit:

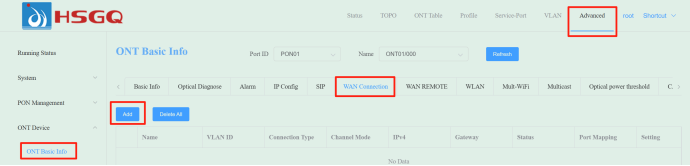

1.4 ONU WAN Connection Config New Link With VLAN 1200 et Internet Service Type, montré comme suit:

1.5 Vérifiez l'état de l'interface ONU WAN
