Cómo configurar la VLAN traducir en HSGQ GPON OLT

En las implementaciones de la red de fibra, las VLAN son clave para aislar y administrar diferentes tipos de servicios (como acceso a Internet, IPTV y VOIP). Sin embargo, en algunos escenarios, se requiere la traducción de ID de VLAN entre OLT y ONU para satisfacer la planificación de la red o las necesidades del cliente.

Ambiente

Internet VLAN 120 Conecte a OLT Uplink GE03

Pon01 onu internet vlan 1200

1. Puerto de servicio VLAN traducir

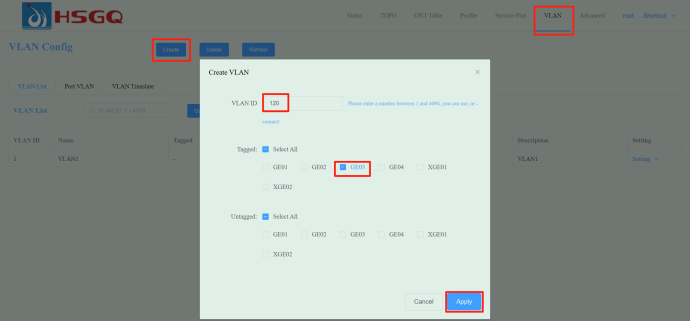

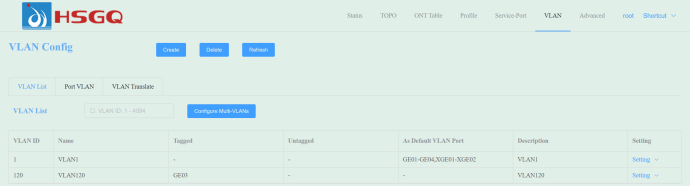

1.1 Inicie sesión en OLT Web y haga clic en la pestaña VLAN, cree VLAN 120 y etiquete con GE 03, que se muestra a continuación:

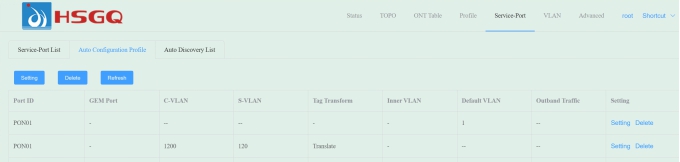

1.2 Haga clic en Puerto de servicio a la placa de configuración de configuración, que se muestra a continuación:

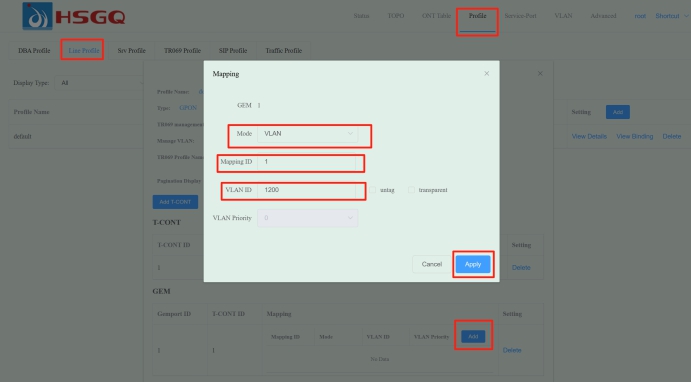

1.3 Perfil, perfil de línea, Ver detalles del perfil predeterminado, eliminar el puerto de gema transparente, agregar un nuevo puerto gema con VLAN 1200, que se muestra de la siguiente manera:

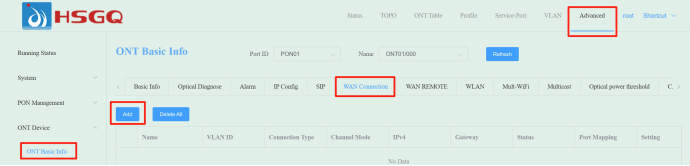

1.4 ONU WAN Connection Connection Nuevo enlace con VLAN 1200 y Tipo de servicio de Internet, que se muestra de la siguiente manera:

1.5 Verifique el estado de la interfaz WAN de ONU
