Como configurar a VLAN traduzido no HSGQ GPON OLT

Nas implantações de rede de fibras, as VLANs são essenciais para isolar e gerenciar diferentes tipos de serviços (como acesso à Internet, IPTV e VoIP). No entanto, em alguns cenários, a tradução da VLAN ID é necessária entre o OLT e a ONU para atender ao planejamento da rede ou às necessidades do cliente.

Ambiente

Internet VLAN 120 Conecte -se ao OLT Uplink GE03

PON01 ONU Internet VLAN 1200

1. Porta de serviço vlan traduzida

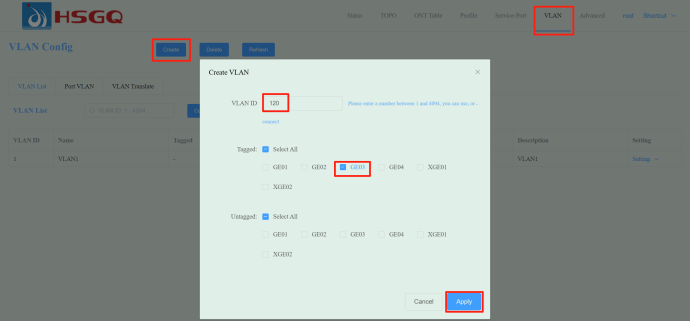

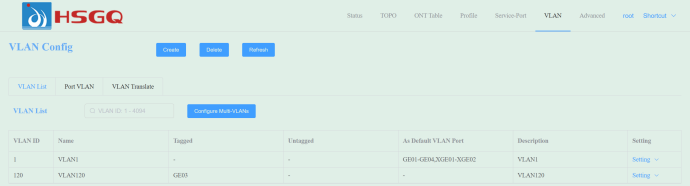

1.1 Faça login na Web OLT e clique na guia VLAN, crie VLAN 120 e marque com GE 03, mostrado abaixo:

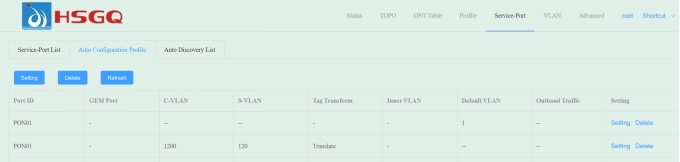

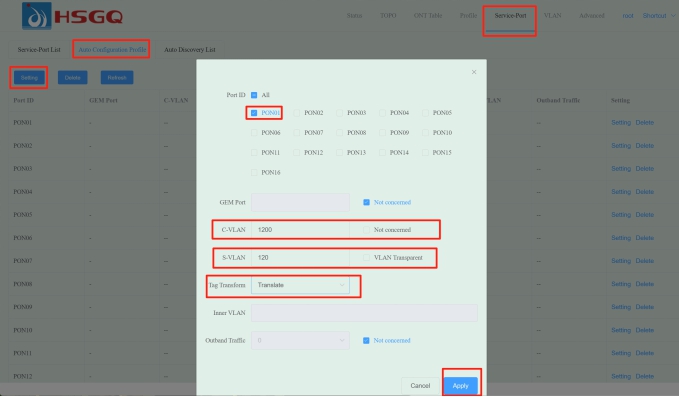

1.2 Clique na porta de serviço para configurar a placa de configuração automática, mostrada abaixo:

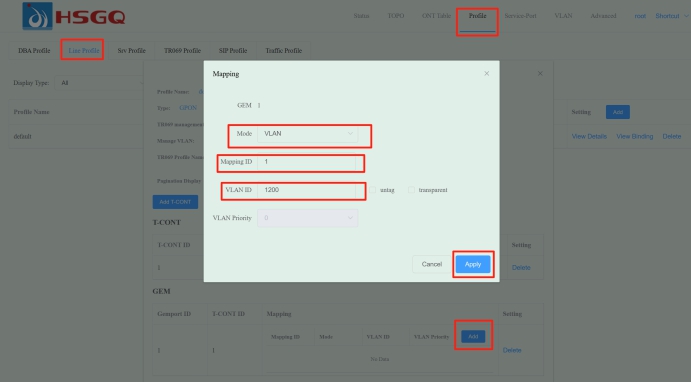

1.3 Perfil, perfil de linha, visualize os detalhes do perfil padrão, exclua a porta GEM transparente, adicione nova porta GEM com VLAN 1200, mostrada da seguinte forma:

1.4 ONU Wan Connection Config New Link com VLAN 1200 e Tipo de Serviço de Internet, mostrado o seguinte:

1.5 Verifique o status da interface ONU WAN
