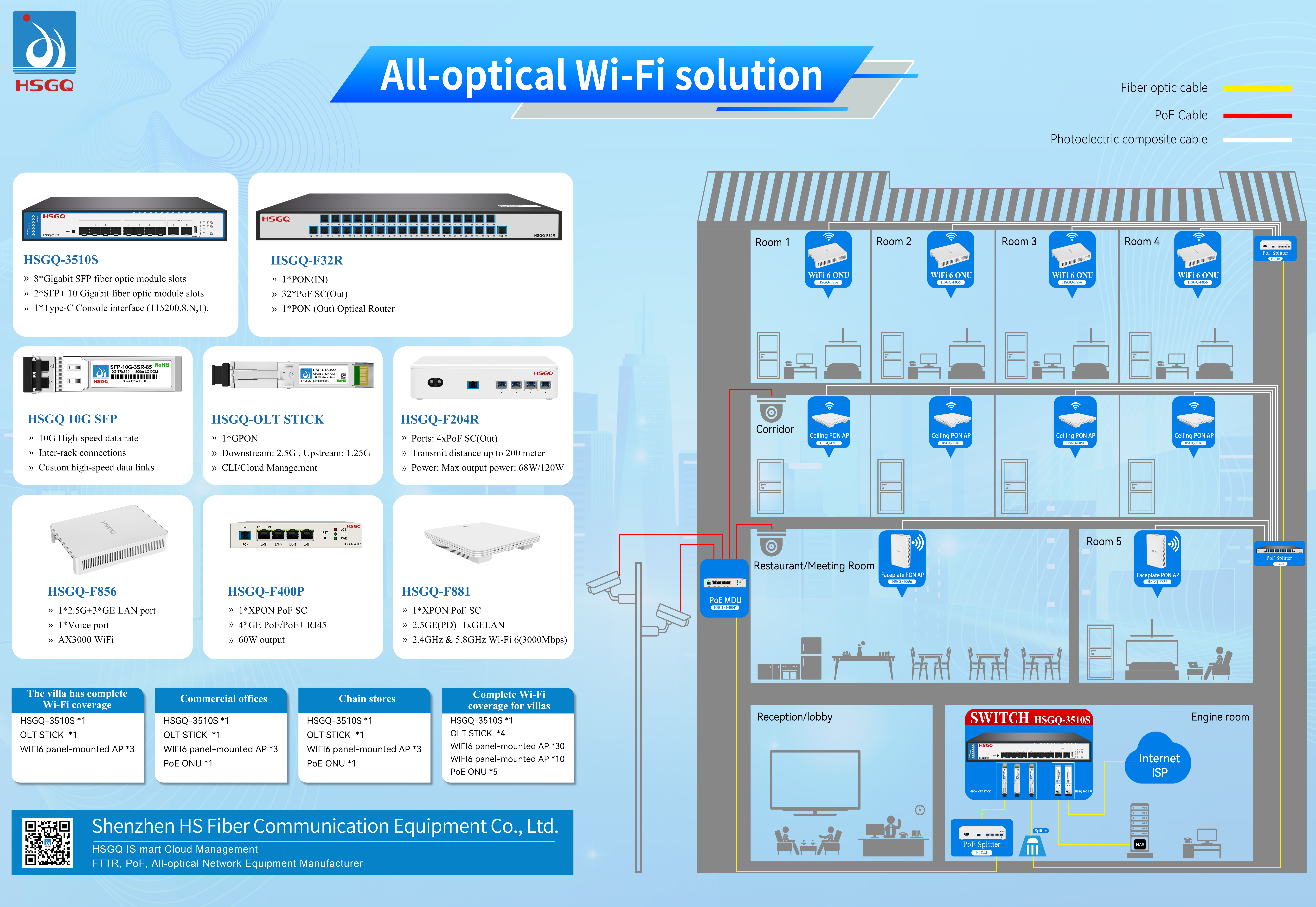

Архитектура развертывания решения PoF

Отелям и квартирам требуются высококачественные сети для интеллектуального гостиничного бизнеса, требующие высокоскоростного широкополосного доступа, интеграции широкополосной связи, голоса, видео и мониторинга. Панорамные сети требуют экономии места, гибкой проводки и сохранения экологически чистой энергии.

Power over Fiber — это технология, которая использует лазеры для передачи электрической энергии по оптоволоконным кабелям и преобразует ее обратно в электрическую энергию в пункте назначения. Он обеспечивает полную электрическую изоляцию, полную невосприимчивость к электромагнитным помехам (EMI), а также безопасный, легкий и непроводящий источник питания для датчиков или удаленных устройств. PoF-решение HSGQ для гостиничных сетей разработано с использованием централизованной архитектуры оптического доступа. Он решает проблемы электропитания терминалов на чрезвычайно больших расстояниях, в средах без точек доступа к питанию или в средах с высокими электромагнитными помехами, передавая данные и мощность через гибридный оптико-электрический кабель PoF, позволяя одному кабелю подавать питание одновременно.

Специально для гостиничных сетей в нашем решении PoF используется «гибридный оптико-электрический кабель» для централизованной подачи электроэнергии и данных в каждую комнату, что идеально решает проблемы традиционных гостиничных сетей, где «каждому номеру нужен собственный источник питания» и «перегруженность низковольтным оборудованием».

1. Уровень центрального офиса

Это сердце всего отеля, отвечающее за единое управление и электроснабжение.

Основное оборудование: HSGQ OLT (например, 16 портов GPON) + центральный источник питания постоянного тока.

Способ подключения: Оптоволоконный выход OLT и выход постоянного тока удаленного источника питания подключаются через оптоэлектронный сумматор или непосредственно к оптоэлектронной композитной патч-панели.

Преимущества: Все переключатели электропитания централизованы в серверной, что упрощает унифицированное обслуживание и резервное копирование ИБП. Даже во время перебоев в подаче электроэнергии сеть отеля может продолжать работать за счет батарей серверной комнаты.

2. Вертикальный/горизонтальный уровень кабельной системы

Из серверной на каждый этаж, а потом в каждую комнату.

Средство передачи: оптический композитный кабель.

Архитектура разделения: Оптические композитные распределительные коробки устанавливаются в помещении с низким напряжением на этаже.

Схема: Параллельное разветвление распределяет мощность по каждой ветви композитного кабеля.

Особенности: Низковольтное помещение этажа становится «пассивным», что устраняет необходимость в кондиционировании воздуха и молниезащитном заземлении, существенно экономя пространство и затраты на электроэнергию.

3. Терминальный уровень гостевой комнаты: терминальное оборудование размещается непосредственно в гостевых комнатах. Основное оборудование: HSGQ PoF ONU (AP/ONU с панелью с питанием).

Метод доступа: оптоволоконный композитный кабель напрямую подключается к композитному интерфейсу ONU.

Функции:

ONU автоматически извлекает питание из композитного кабеля, устраняя необходимость в адаптере питания.

ONU обеспечивает высокоскоростной Wi-Fi 6, IPTV и проводной сетевой порт.

Интеллектуальная идентификация: поддерживает защиту от отключения электроэнергии, чтобы исключить утечку высоковольтного электричества и гарантировать безопасность гостей.

Сравнение преимуществ решений
