Оптоволокно может передавать высокоскоростные данные к потолочной точке доступа или удаленному ONU, однако устройству по-прежнему требуется надежное питание. Для этого зазора могут потребоваться отдельные розетки или медные трассы, где установка затруднена. PoF решает проблему, объединяя оптическое соединение с централизованным питанием, хотя этот термин может описывать либо лазерное преобразование оптической энергии, либо гибридную оптоволоконную кабельную систему со специальными проводниками.
Признание этой разницы предотвращает ошибочные предположения о расстоянии, изоляции, эффективности и совместимости. В следующих разделах объясняется, как работает соединение PoF, как маршрутизатор PoF подключается к PoF ONU или потолочной точке доступа и где эта технология имеет ценность.
Соединение PoF начинается в аппаратной или коммуникационном шкафу. Восходящий трафик поступает от OLT, шлюза или устройства агрегации, в то время как центральный источник питания обеспечивает энергию для удаленных терминалов. Данные передаются по оптоволоконному кабелю, питание следует по выбранному пути доставки, а конечная точка использует оба входа для управления функциями Ethernet, Wi-Fi или обработки. Последовательность проста, но каждый этап должен быть спроектирован как часть одной системы.
Два бюджета определяют, будет ли ссылка работать надежно. Оптический бюджет учитывает потери в разветвителе, разъеме, сращивании и волокне, а электрический бюджет проверяет напряжение и мощность в конечной точке. Приемник может сообщить о нормальных оптических уровнях, но перезагрузится, поскольку подаваемое напряжение падает ниже рабочего диапазона. Таким образом, тестирование только пути данных дает неполную картину.
Настоящий оптический PoF использует свет в качестве носителя энергии. Лазерный источник преобразует входную электрическую энергию в оптическую энергию, ее передает по волокну, а фотоэлектрический преобразователь энергии производит электричество постоянного тока на дальнем конце. Источник света, волокно и преобразователь образуют три основных элемента, на производительность которых влияют длина волны, расстояние, эффективность преобразования и пределы мощности.
Гибридное волокно PoF работает по-другому. Оптические нити передают трафик GPON, EPON или Ethernet, а медные проводники внутри того же композитного кабеля передают электроэнергию. Этот подход позволяет избежать опто-электрического преобразования в цепи питания и обычно используется для соединений маршрутизатор-ONU и потолочных точек доступа. Однако кабель не является полностью непроводящим и не должен обладать преимуществами изоляции настоящего оптического питания.
В гибридном кабеле данные и питание имеют общую внешнюю оболочку, но остаются физически разделенными. Падение напряжения на проводниках напрямую не ослабляет оптический сигнал, а оптическое затухание не показывает, какая электрическая мощность достигает устройства. Инженеры должны рассчитывать сопротивление проводника, длину кабеля, потребляемый ток и напряжение на дальнем конце независимо от бюджета оптической линии. Правильный вопрос заключается не только в том, как далеко простирается оптоволокно, но и в том, обеспечивает ли полное соединение достоверные данные и достаточную мощность.
Маршрутизатор PoF является концентратором гибридной сети доступа. Он принимает оптический сигнал, распределяет сигнал по нескольким ветвям и подает питание постоянного тока на совместимые удаленные порты. При планировании следует учитывать количество выходов, общую мощность, ограничения для каждого порта, режим PON и максимальную длину кабеля.

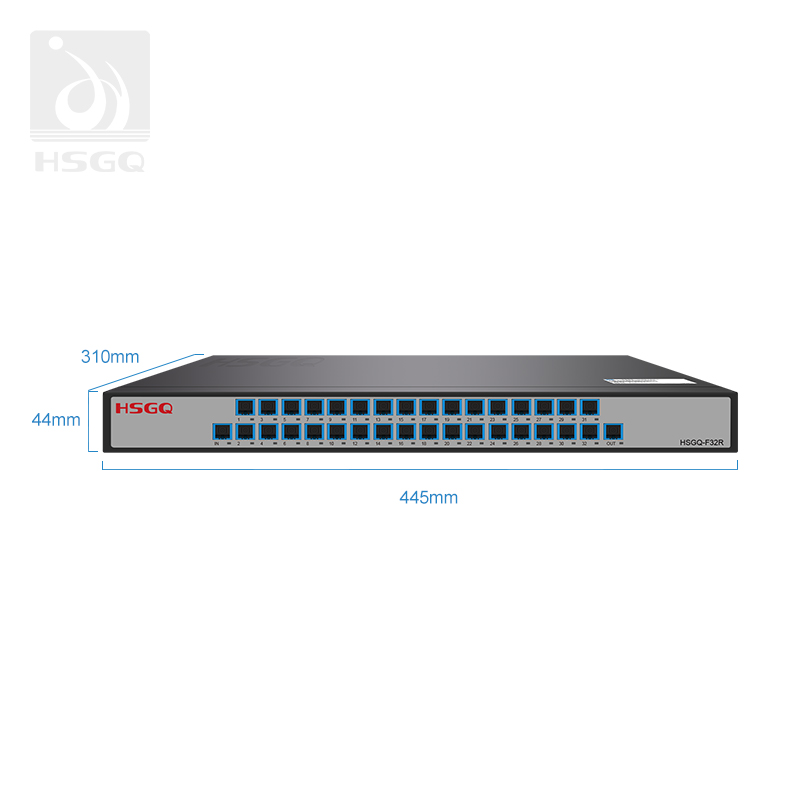

Модель F32R компании HSGQ иллюстрирует эту архитектуру. Он сочетает в себе 1+32-канальную оптораспределительную секцию с 32-канальным источником питания 48 В, поддерживает адаптацию GPON и EPON и использует оптико-электрический композитный кабель. Модель поддерживает каналы длиной до 300 метров, обеспечивает до 80 Вт на порт и имеет общую мощность 800 Вт.

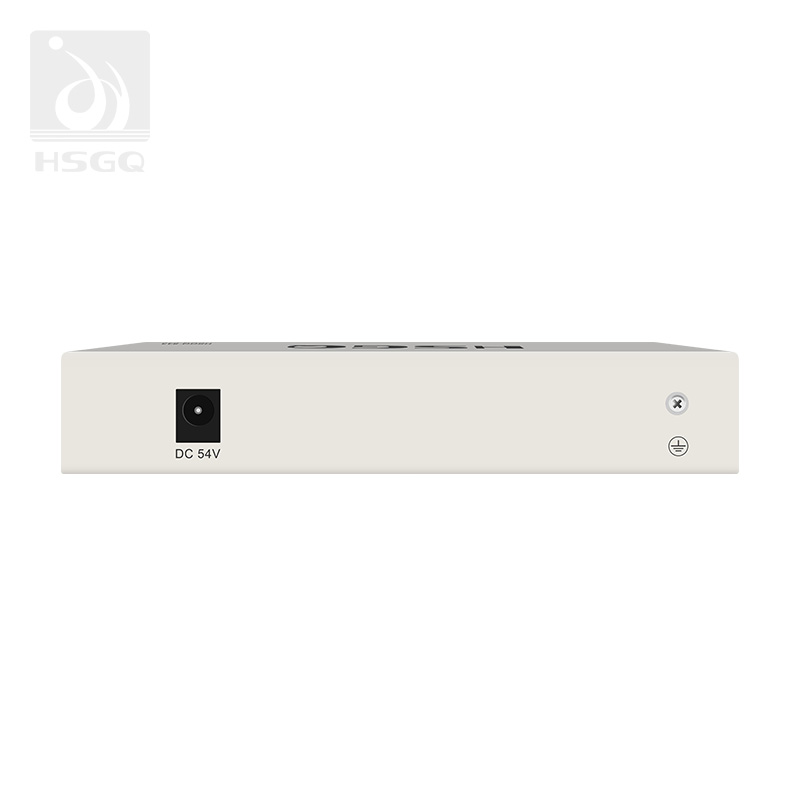

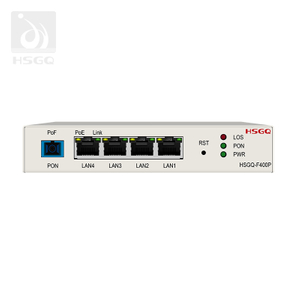

PoF ONU завершает оптический канал доступа и предоставляет такие услуги, как Ethernet или Wi-Fi. Базовый терминал может иметь один гигабитный порт, а модели, ориентированные на помещение, могут добавлять несколько интерфейсов, беспроводной доступ или выходную мощность. Выбранное устройство должно соответствовать протоколу PON, диапазону оптического приема, расположению разъемов, входному напряжению и предполагаемому профилю обслуживания. Сами по себе похожие названия продуктов не гарантируют совместимости.
Перед установкой ONU над потолком или внутри шкафа следует проверить радиус изгиба кабеля, вентиляцию, доступ к разъему и зазор для замены.
Потолочную точку доступа следует размещать там, где этого требует радиопокрытие, а не там, где есть розетка. Оптическое волокно PoF для развертывания потолочной точки доступа может передавать данные и рабочую мощность по одному запланированному маршруту, что полезно в отелях, школах, офисах и длинных коридорах. Проект по-прежнему требует реалистичного допуска, основанного на пиковом потреблении, поскольку количество радиоканалов, генерация Wi-Fi и мощность передачи влияют на мощность.
HSGQ предоставляет оптические маршрутизаторы, терминалы PoF ONU и точки доступа на оптическом потолке, которые можно объединить в скоординированную экосистему сети доступа.
Компонент | Главная роль | Функция данных | Ответственность за власть | Проверка выбора ключа |
OLT или шлюз | Обеспечивает восходящий доступ | Запускает оптический сигнал | Отдельно от питания конечной точки | Протокол и емкость |
PoF-маршрутизатор | Централизует распределение | Разделяет или перенаправляет трафик | Обеспечивает работу удаленных филиалов | Порт и общая мощность |
Гибридный кабель | Соединяет оба конца | Оптоволокно передает данные | Проводники несут постоянный ток | Длина и размер проводника |
PoF ОНУ | Завершает ссылку | Обеспечивает Ethernet или Wi-Fi | Получает центральную власть | Оптический диапазон и напряжение |
Потолок АП | Обеспечивает беспроводной доступ | Обслуживает пользовательские устройства | Использует удаленное питание | Покрытие и пиковый спрос |
Проблемой в большой внутренней сети редко является одна сложная точка доступа; установка повторяется во многих комнатах, на полах и потолках. Отдельные розетки и адаптеры усложняют координацию и могут вынудить устройства отойти от наилучшего положения покрытия. Централизованная схема PoF создает более последовательную структуру филиала, возвращая возможность подключения и электропитания в комнату связи. Его ценность заключается в гибкости развертывания, а не в улучшении характеристик радиосвязи как таковом.
Отели и школы идеально подходят, потому что комнаты, классы, коридоры и общие помещения повторяются. Офисы с меняющейся планировкой также могут получить выгоду, когда позиции точек доступа должны соответствовать потребностям в покрытии.
Проекты оптоволокна в комнату могут разместить ONU в каждой квартире, гостиничном номере, общежитии или офисной зоне. Без удаленного питания каждому терминалу необходим адаптер и локальная розетка, что увеличивает видимость оборудования и усложняет планирование резервного питания. PoF ONU может получать оптические услуги и централизованное питание, а затем локально обеспечивать Ethernet или Wi-Fi. Это может упростить планировку помещений.
Преимущество зависит от сквозной совместимости конструкции. Порты маршрутизатора, композитный кабель, разъемы, напряжение и интерфейсы ONU должны быть выбраны как одна система. Смешение плохо совместимых компонентов может свести на нет преимущества в обслуживании, которые должны были обеспечить централизованное питание.
PoF становится более актуальным, когда конечная точка находится за пределами удобного медного Ethernet-канала или где локальные электромонтажные работы являются дорогостоящими. Здания кампусов, склады, офисные парки, открытые площадки, точки наблюдения и длинные коридоры могут создать такие условия. Оптоволокно сохраняет путь передачи данных на больших расстояниях доступа, а централизованное питание снижает зависимость от отдельного источника питания в каждом удаленном месте. Результатом может стать более чистая архитектура.
Наружные и междомовые маршруты по-прежнему требуют тщательной охраны. Гибридным проводникам может потребоваться защита от перенапряжений, заземление, водонепроницаемость, устойчивость к ультрафиолетовому излучению и механическая защита. Настоящее оптическое питание обеспечивает более сильную изоляцию для специализированных датчиков, но оно обслуживает другой диапазон мощности, чем ONU сети доступа.
Комбинированный маршрут оптоволокна и питания позволяет проектировщикам размещать ONU, камеру или точку доступа в соответствии с потребностями покрытия и обслуживания, а не местоположением розетки. Потолки, удаленные стены, длинные коридоры и отдельные объекты становится проще планировать, когда один скоординированный путь заменяет отдельно проложенные линии передачи данных и линии электропередачи. Эта гибкость также может уменьшить конфликты между электрическими, потолочными и сетевыми схемами.
Хранение силового оборудования в доступном шкафу делает проверку и замену более предсказуемыми. Общий ИБП может поддерживать несколько терминалов, а совместимое центральное оборудование может позволить техническим специалистам изолировать или перезапускать отдельные ветви. Эти функции должны быть проверены, поскольку централизованное питание не обеспечивает автоматическое управление каждым портом. Централизованное снабжение должно также включать в себя резервную мощность или резервирование там, где важно время безотказной работы.
Диагностика неисправностей становится более структурированной, когда оптические уровни, выход порта, напряжение конечной точки и нагрузка ответвления можно проверить из известного места. Меньшее количество локальных адаптеров устраняет одну общую точку отказа, хотя они также делают центральную энергосистему более критичной.
Часть данных гибридного PoF-кабеля сохраняет большую дальность действия волокна, потенциал полосы пропускания и устойчивость к электромагнитным помехам. Оптический доступ может быть расширен ближе к пользователю, не возвращаясь к длинному медному сегменту Ethernet просто для подачи питания. Композитный кабель также может занимать меньше места, чем отдельно проложенные оптоволоконные и силовые кабели. Эти преимущества наиболее полезны там, где расстояние или перегруженность кабеля уже создают проблемы при проектировании.
Проводники остаются электрическими, поэтому по-прежнему применяются изоляция, ограничения по току, защита от перенапряжения, огнестойкость и местные правила установки. Полная гальваническая развязка и передача без искр — это преимущества настоящей оптической линии связи, а не автоматические свойства каждого гибридного продукта.
PoF менее единообразен, чем основной Ethernet и стандартизированный PoE. Разъемы, назначение контактов, напряжение питания, оптические интерфейсы и поведение управления могут быть специфичными для одного семейства продуктов. Поэтому планирование замены должно начинаться во время проектирования, поскольку терминал, принимающий оптический протокол, все еще может иметь несовместимый интерфейс питания. Для сращивания волокон и заделки композитных кабелей также могут потребоваться специалисты, знакомые как с оптическими, так и с низковольтными электрическими работами, подходящие испытательные инструменты и документированные методы подключения.
Более длинные гибридные линии теряют напряжение по мере прохождения тока по их проводникам. Более высокие требования к конечной точке и меньшие размеры проводников увеличивают потери, поэтому напряжение на дальнем конце следует проверять при пиковой нагрузке. Настоящие оптические системы сталкиваются с различными ограничениями: потери преобразования, мощность источника, тип волокна, ограничения на разъемы, длина волны и возможности фотоэлектрического преобразователя — все это ограничивает выходную мощность. Эти компромиссы целесообразны там, где важна изоляция или устойчивость к электромагнитным помехам, но они в любом случае не позволяют оптическому питанию заменить обычное электрическое распределение.
PoF наиболее ценен, когда устройствам, подключенным по оптоволокну, требуется надежное питание в местах, где локальные розетки сложно установить или обслуживать. Его практические преимущества заключаются в централизованном распределении электроэнергии, гибком размещении конечных точек и меньшем количестве отдельных прокладок кабелей, в то время как совместимость, падение напряжения, тип кабеля и потребности конечных точек по-прежнему требуют тщательного планирования.
Shenzhen HS Fiber Communication Equipment CO., LTD. предоставляет маршрутизаторы PoF, терминалы PoF ONU и оптическое волокно PoF для развертывания потолочных точек доступа, которые поддерживают скоординированную передачу данных и питание. Объединение этих компонентов в одну систему может упростить установку, повысить эффективность обслуживания и сделать удаленное развертывание устройств более управляемым.
Ответ: PoF передает данные по оптическому волокну, а питание подается либо в виде оптической энергии, преобразованной в конечной точке, либо через отдельные проводники внутри гибридного кабеля.
О: Нет. PoE передает данные и питание по медному кабелю Ethernet, тогда как PoF использует оптоволокно для передачи данных и может поддерживать более длинные соединения или специализированные архитектуры удаленного питания.
О: Расстояние зависит от архитектуры кабеля, размера проводника, потребляемой мощности конечной точки, оптических потерь и характеристик оборудования. Данные по оптоволокну могут оставаться стабильными, даже если напряжение на конечной точке становится недостаточным.
О: Маршрутизатор PoF распределяет оптические сигналы и централизованное питание, а PoF ONU разрывает оптоволоконное соединение и предоставляет Ethernet, Wi-Fi или другие локальные услуги.
О: Это полезно, когда точки доступа необходимо устанавливать вдали от розеток, над сложными потолками или в больших зданиях, где централизованное питание упрощает прокладку кабелей и обслуживание.
Ответ: Общие ограничения включают совместимость оборудования, падение напряжения в гибридных кабелях, потери преобразования в настоящих оптических системах, особые требования к установке и более низкую стандартизацию по сравнению с обычным PoE.
