La fibra puede transportar datos de alta velocidad a un AP de techo o a una ONU remota, pero el dispositivo aún necesita energía confiable. Ese espacio puede requerir salidas separadas o tramos de cobre donde la instalación es difícil. PoF aborda el problema combinando la conectividad óptica con la energía suministrada centralmente, aunque el término puede describir tanto la conversión de energía óptica basada en láser como el cableado de fibra híbrida con conductores dedicados.
Reconocer la diferencia evita suposiciones erróneas sobre la distancia, el aislamiento, la eficiencia y la compatibilidad. Las siguientes secciones explican cómo funciona un enlace PoF, cómo se conecta un enrutador PoF a una ONU PoF o a un AP de techo y dónde ofrece valor la tecnología.
Un enlace PoF comienza en una sala de equipos o gabinete de comunicaciones. El tráfico ascendente ingresa desde una OLT, puerta de enlace o dispositivo de agregación, mientras que un suministro central proporciona energía para las terminales remotas. Los datos se lanzan a través de fibra óptica, la energía sigue la ruta de entrega seleccionada y el punto final utiliza ambas entradas para operar sus funciones Ethernet, Wi-Fi o de procesamiento. La secuencia es sencilla, pero cada etapa debe diseñarse como parte de un sistema.
Dos presupuestos determinan si el enlace funciona de forma fiable. El presupuesto óptico tiene en cuenta las pérdidas del divisor, el conector, el empalme y la fibra, mientras que el presupuesto eléctrico verifica el voltaje y la potencia en el punto final. Un receptor puede informar niveles ópticos normales pero reiniciarse porque el voltaje entregado cae por debajo de su rango operativo. Por lo tanto, probar sólo la ruta de datos da una imagen incompleta.
El verdadero PoF óptico utiliza la luz como portador de energía. Una fuente láser convierte la entrada eléctrica en energía óptica, la fibra la transporta y un convertidor de energía fotovoltaica produce electricidad CC en el otro extremo. La fuente de luz, la fibra y el convertidor forman los tres elementos centrales, y el rendimiento depende de la longitud de onda, la distancia, la eficiencia de conversión y los límites de manejo de energía.
El PoF de fibra híbrida funciona de manera diferente. Los hilos ópticos transportan tráfico GPON, EPON o Ethernet, mientras que los conductores de cobre dentro del mismo cable compuesto entregan energía eléctrica. Este enfoque evita la conversión óptica a eléctrica en la ruta de alimentación y se usa comúnmente para conexiones de enrutador a ONU y AP de techo. Sin embargo, el cable no es totalmente no conductor y no se le deben asignar los beneficios de aislamiento de la verdadera alimentación óptica.
En un cable híbrido, los datos y la energía comparten una cubierta exterior pero permanecen físicamente separados. La caída de voltaje en los conductores no debilita directamente la señal óptica y la atenuación óptica no revela cuánta energía eléctrica llega al dispositivo. Los ingenieros deben calcular la resistencia del conductor, la longitud del cable, la demanda de corriente y el voltaje del extremo lejano independientemente del presupuesto del enlace óptico. La pregunta correcta no es simplemente hasta dónde llega la fibra, sino si el enlace completo entrega datos válidos y la energía adecuada.
El enrutador Recibe la alimentación óptica, distribuye la señal a múltiples sucursales y suministra energía CC a puertos remotos compatibles. La planificación debe cubrir el recuento de salida, la potencia total, los límites por puerto, el modo PON y la longitud máxima del cable. PoF es el centro de una red de acceso híbrida.

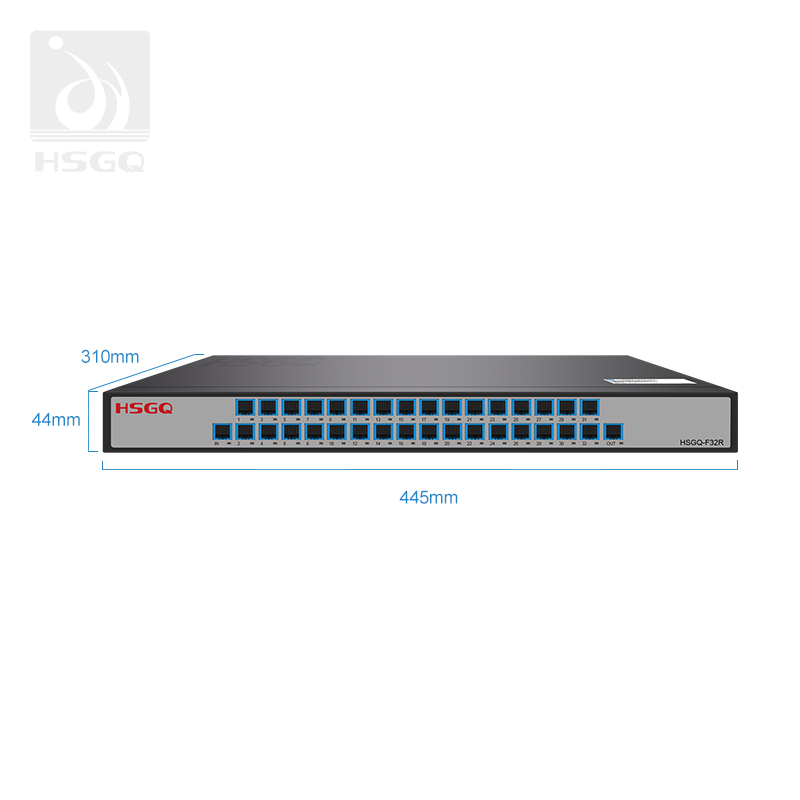

El F32R de HSGQ ilustra esta arquitectura. Combina una sección de distribución óptica de 1+32 canales con una fuente de alimentación de 48 V de 32 canales, admite adaptación GPON y EPON y utiliza un cable compuesto óptico-eléctrico. El modelo admite enlaces de hasta 300 metros, proporciona hasta 80 W por puerto y tiene una capacidad de potencia total de 800 W.

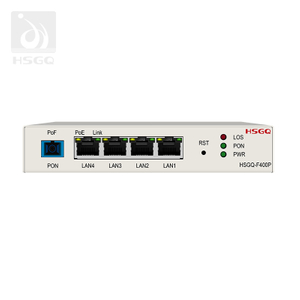

Una ONU PoF termina el enlace de acceso óptico y presenta servicios como Ethernet o Wi-Fi. Un terminal básico puede ofrecer un puerto Gigabit, mientras que los modelos orientados a salas pueden agregar múltiples interfaces, acceso inalámbrico o salida de energía descendente. La unidad seleccionada debe coincidir con el protocolo PON, el rango de recepción óptica, la disposición de los conectores, el voltaje de entrada y el perfil de servicio previsto. Los nombres de productos similares por sí solos no garantizan la interoperabilidad.
Se debe verificar el radio de curvatura del cable, la ventilación, el acceso al conector y el espacio libre para reemplazo antes de montar una ONU sobre un techo o dentro de un gabinete.
Se debe colocar un AP de techo donde la cobertura de radio lo requiera, no donde exista una toma de corriente. La fibra óptica PoF para la implementación de AP en el techo puede proporcionar datos y energía operativa a través de una ruta planificada, lo cual es útil en hoteles, escuelas, oficinas y corredores largos. El diseño aún necesita una asignación realista basada en el consumo máximo, ya que el recuento de radio, la generación de Wi-Fi y la potencia de transmisión afectan la potencia.
HSGQ proporciona enrutadores ópticos, terminales PoF ONU y AP de techo óptico que se pueden combinar dentro de un ecosistema de red de acceso coordinado.
Componente | papel principal | Función de datos | Responsabilidad del poder | Verificación de selección de clave |
OLT o puerta de enlace | Proporciona acceso ascendente | Lanza la señal óptica. | Separado de la alimentación del terminal | Protocolo y capacidad |
enrutador PoF | Centraliza la distribución | Divide o reenvía el tráfico | Alimenta sucursales remotas | Puerto y potencia total |
cable híbrido | Conecta ambos extremos | La fibra transporta datos. | Los conductores transportan CC. | Longitud y tamaño del conductor. |
PoF ONU | Termina el enlace | Proporciona Ethernet o Wi-Fi | Recibe energía central | Rango óptico y voltaje. |
AP de techo | Ofrece acceso inalámbrico | Sirve dispositivos de usuario | Utiliza energía remota | Cobertura y demanda máxima |
El desafío en una gran red interior rara vez es un AP difícil; está repitiendo la instalación en muchas habitaciones, pisos y techos. Los enchufes y adaptadores separados añaden trabajo de coordinación y pueden forzar a los dispositivos a alejarse de sus mejores posiciones de cobertura. Un diseño de PoF centralizado crea un diseño de sucursal más consistente al devolver la conectividad y la energía a la sala de comunicaciones. Su valor radica en la flexibilidad de implementación, no en mejorar el rendimiento de la radio por sí solo.
Los hoteles y las escuelas encajan naturalmente porque las habitaciones, las aulas, los pasillos y los espacios compartidos se repiten. Las oficinas con diseños cambiantes también pueden beneficiarse cuando los puestos de AP deben seguir la demanda de cobertura.
Los proyectos de fibra hasta la habitación pueden colocar una ONU en cada apartamento, habitación de hotel, dormitorio o zona de oficinas. Sin alimentación remota, cada terminal necesita un adaptador y una toma de corriente local, lo que aumenta el hardware visible y complica la planificación de la energía de respaldo. Una ONU PoF puede recibir servicio óptico y energía centralizada y luego proporcionar Ethernet o Wi-Fi localmente. Esto puede simplificar la distribución de las habitaciones.
La ventaja depende de un diseño compatible de extremo a extremo. Los puertos del enrutador, el cable compuesto, los conectores, el voltaje y las interfaces ONU deben seleccionarse como un solo sistema. Mezclar componentes poco compatibles puede borrar los beneficios de mantenimiento que la energía centralizada debía crear.
PoF se vuelve más relevante cuando un punto final se encuentra más allá de una conveniente conexión Ethernet de cobre o cuando el trabajo eléctrico local es costoso. Los edificios del campus, los almacenes, los parques de oficinas, las instalaciones al aire libre, los puntos de vigilancia y los pasillos largos pueden crear esa condición. La fibra preserva la ruta de los datos en distancias de acceso más largas, mientras que la energía centralizada reduce la dependencia de un suministro separado en cada ubicación remota. El resultado puede ser una arquitectura más limpia.
Las rutas al aire libre y entre edificios aún requieren una protección cuidadosa. Los conductores híbridos pueden necesitar control de sobretensiones, conexión a tierra, resistencia al agua, resistencia a los rayos UV y protección mecánica. La verdadera alimentación óptica ofrece un aislamiento más fuerte para sensores especializados, pero sirve a un rango de potencia diferente al de una ONU de red de acceso.
Una ruta combinada de fibra y energía permite a los diseñadores colocar una ONU, una cámara o un AP según las necesidades de cobertura y servicio en lugar de la ubicación de la toma de corriente. Las áreas de techos, paredes remotas, pasillos largos e instalaciones independientes se vuelven más fáciles de planificar cuando una ruta coordinada reemplaza las líneas eléctricas y de datos enrutadas por separado. Esta flexibilidad también puede reducir los conflictos entre los diseños eléctricos, de techo y de red.
Mantener los equipos eléctricos en un gabinete accesible hace que la inspección y el reemplazo sean más predecibles. Un UPS compartido puede admitir múltiples terminales, mientras que un equipo central compatible puede permitir a los técnicos aislar o reiniciar sucursales individuales. Esas funciones deben verificarse porque la energía centralizada no proporciona automáticamente control por puerto. El suministro central también debe incluir capacidad de reserva o redundancia cuando el tiempo de actividad sea importante.
El diagnóstico de fallas se vuelve más estructurado cuando los niveles ópticos, la salida del puerto, el voltaje del punto final y la carga derivada se pueden verificar desde una ubicación conocida. Un menor número de adaptadores locales elimina un punto de falla común, aunque también hace que el sistema de energía central sea más crítico.
La porción de datos de un cable PoF híbrido conserva el largo alcance, el potencial de ancho de banda y la resistencia a las interferencias electromagnéticas de la fibra. El acceso óptico puede extenderse más cerca del usuario sin tener que recurrir a un largo segmento Ethernet de cobre simplemente para suministrar energía. Un cable compuesto también puede utilizar menos espacio de paso que los cables de fibra y alimentación instalados por separado. Estas ganancias son más útiles cuando la distancia o la congestión del cable ya crean un problema de diseño.
Los conductores siguen siendo eléctricos, por lo que se siguen aplicando el aislamiento, los límites de corriente, la protección contra sobretensiones, la clasificación contra incendios y las reglas de instalación locales. El aislamiento galvánico completo y la transmisión sin chispas son beneficios de los verdaderos enlaces de potencia óptica, no propiedades automáticas de todos los productos híbridos.
PoF es menos uniforme que Ethernet convencional y PoE estandarizado. Los conectores, las asignaciones de pines, el voltaje de suministro, las interfaces ópticas y el comportamiento de administración pueden ser específicos de una familia de productos. Por lo tanto, la planificación del reemplazo debe comenzar durante el diseño, ya que un terminal que acepta el protocolo óptico aún puede tener una interfaz de alimentación incompatible. El empalme de fibra y la terminación de cables compuestos también pueden requerir técnicos familiarizados con trabajos eléctricos ópticos y de bajo voltaje, herramientas de prueba adecuadas y prácticas de conectores documentadas.
Los enlaces híbridos más largos pierden voltaje a medida que la corriente fluye a través de sus conductores. Una mayor demanda de los puntos finales y tamaños de conductores más pequeños aumentan la pérdida, por lo que el voltaje del extremo lejano debe verificarse bajo carga máxima. Los verdaderos sistemas ópticos enfrentan diferentes limitaciones: las pérdidas de conversión, la fuente de alimentación, el tipo de fibra, los límites del conector, la longitud de onda y la capacidad del convertidor fotovoltaico restringen la salida entregable. Estas compensaciones valen la pena cuando el aislamiento o la resistencia EMI son esenciales, pero evitan que la alimentación óptica reemplace la distribución eléctrica ordinaria en todos los casos.
PoF es más valioso cuando los dispositivos conectados por fibra necesitan energía confiable en lugares donde los enchufes locales son difíciles de instalar o mantener. Sus beneficios prácticos provienen de la distribución de energía centralizada, la ubicación flexible de los terminales y menos tendidos de cables separados, mientras que la compatibilidad, la caída de voltaje, el tipo de cable y la demanda de los terminales aún requieren una planificación cuidadosa.
Shenzhen HS Fiber Communication Equipment CO., LTD. proporciona enrutadores PoF, terminales PoF ONU y fibra óptica PoF para implementaciones de AP de techo que admiten la entrega coordinada de datos y energía. Combinar estos componentes como un solo sistema puede simplificar la instalación, mejorar la eficiencia del mantenimiento y hacer que la implementación remota de dispositivos sea más manejable.
R: PoF entrega datos a través de fibra óptica mientras suministra energía, ya sea como energía óptica convertida en el punto final o a través de conductores separados dentro de un cable híbrido.
R: No. PoE transporta datos y energía a través de un cable Ethernet de cobre, mientras que PoF usa fibra para datos y puede admitir enlaces más largos o arquitecturas especializadas de energía remota.
R: La distancia depende de la arquitectura del cable, el tamaño del conductor, la demanda de energía del terminal, las pérdidas ópticas y las especificaciones del equipo. Los datos de fibra pueden permanecer estables incluso cuando el voltaje del punto final se vuelve insuficiente.
R: Un enrutador PoF distribuye señales ópticas y energía centralizada, mientras que una ONU PoF termina la conexión de fibra y proporciona Ethernet, Wi-Fi u otros servicios locales.
R: Es útil cuando los puntos de acceso deben instalarse lejos de enchufes, sobre techos difíciles o en edificios grandes donde la energía centralizada simplifica el cableado y el mantenimiento.
R: Las limitaciones comunes incluyen compatibilidad de equipos, caída de voltaje en cables híbridos, pérdidas de conversión en sistemas ópticos verdaderos, requisitos de instalación especializados y menor estandarización en comparación con PoE convencional.
