Projetado para redes domésticas, pequenas empresas, hotéis e aplicações de vigilância, o HSGQ-F400P combina acesso de fibra, energia PoF centralizada, Gigabit Ethernet e saída PoE em uma ONU compacta.
HSGQ-F400P
| Quantidade: | |
|---|---|

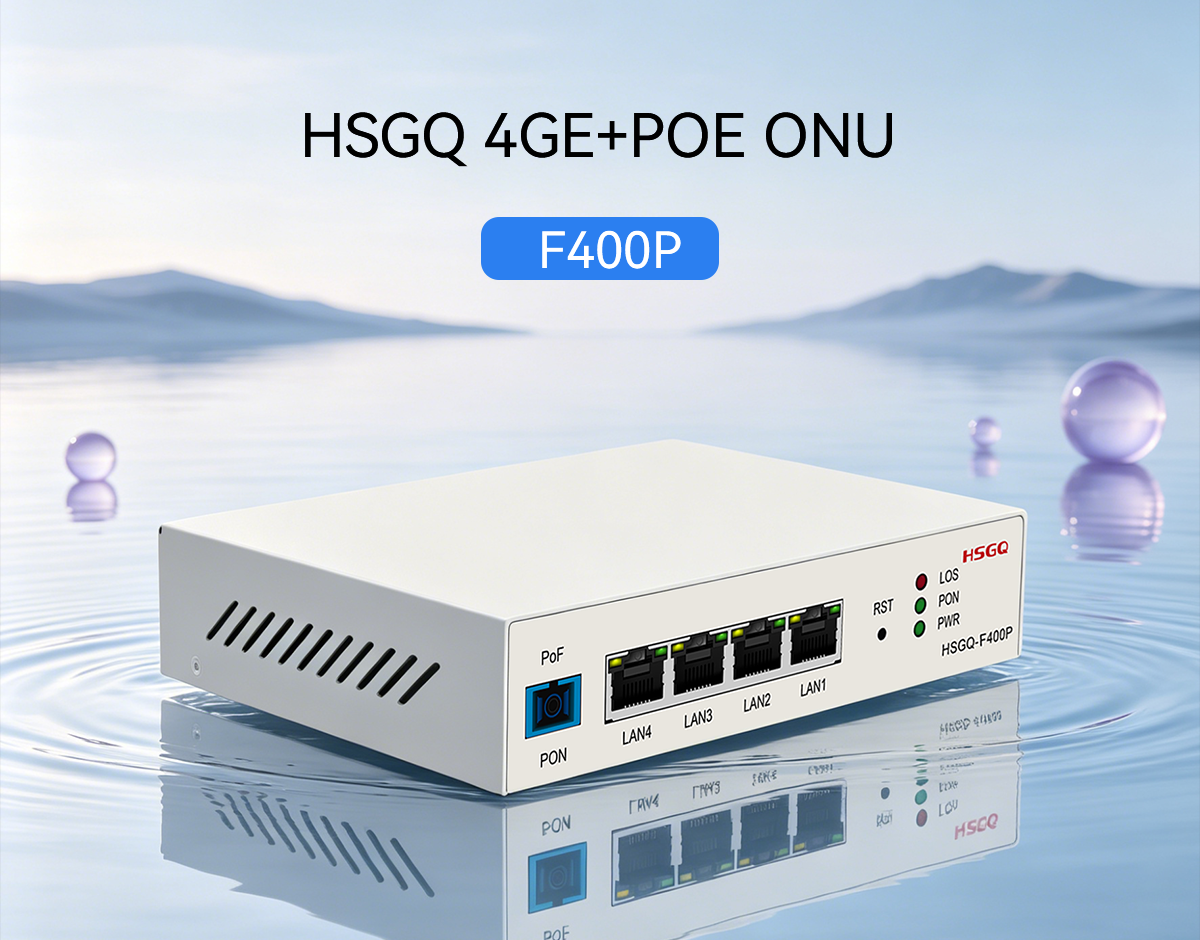

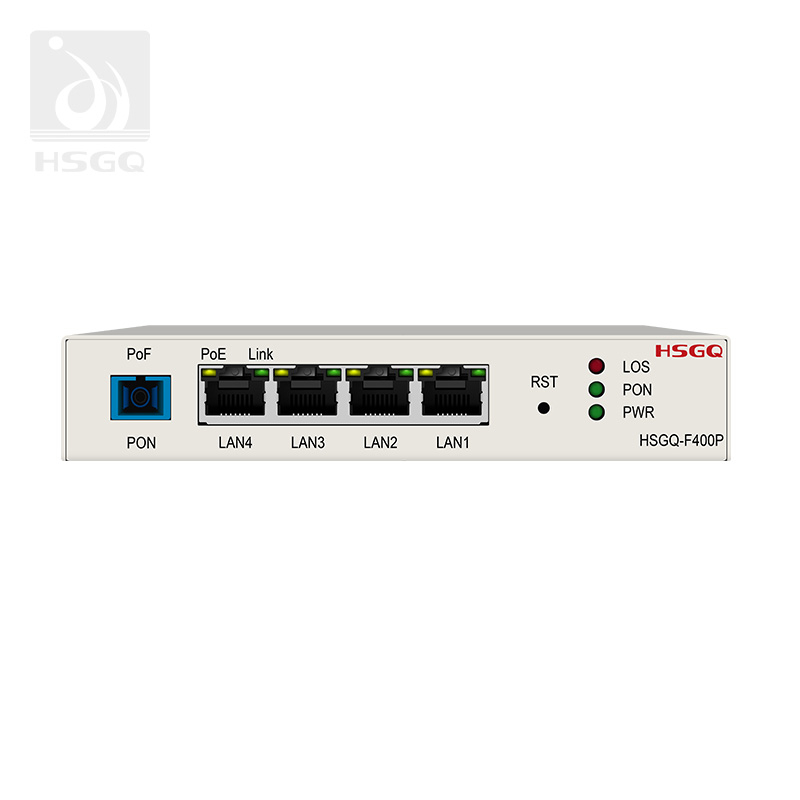

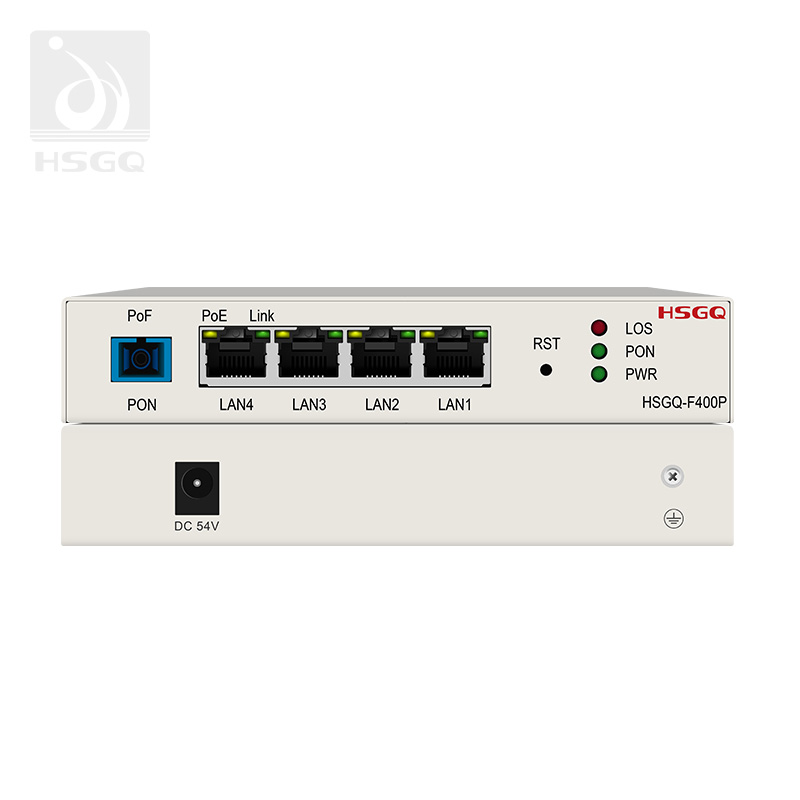

HSGQ-F400P é um PoF ONU de 4 portas para redes domésticas e de pequenas empresas. Ele fornece uma porta SC PON adaptativa GPON/EPON e quatro portas Gigabit Ethernet para acesso de alta velocidade. A porta PON suporta acesso por cabo híbrido óptico-elétrico, enquanto as portas RJ45 fornecem saída PoE/PoE+ para dispositivos terminais compatíveis.
Com velocidades downstream de até 2,5 Gbps e velocidades upstream de até 1,25 Gbps, o F400P pode fornecer dados de rede e energia remota por meio de uma arquitetura PoF centralizada. Ele suporta instalação Plug and Play, configuração remota OMCI e soluções de rede HSGQ PoF para residências, pequenos escritórios, hotéis e redes de vigilância.
Interface do usuário | 4*Relação GE RJ45 |
Pon | Modo EPON e GPON auto-adaptável Modo de Interface: Cabo Composto Óptico (PoF) GPON: Upstream 1,25 Gbps/ Downstream 2,5 Gbps Potência de recepção óptica: -7dBm ~ -28dBm Potência de transmissão de luz: 0,5dBm ~ 4dBm EPON: upstream 1,25 Gbps/downstream 1,25 Gbps Potência de recepção óptica: -7dBm ~ -27dBm Power óptica transmitindo: 0dbm ~ 4dbm Tensão de entrada PoF: 48V-57V |
Padrão PoE | IEEE 802.3af/at (PSE) |
Tipo de fonte de alimentação PoE | Vão final |
Atribuição de pinos PoE | 1/2(+), 3/6(-) |
Saída de energia PoE | 48~57V CC |
Potência PoE | Máximo de 30 W para cada porta, máximo de 120 W no total |

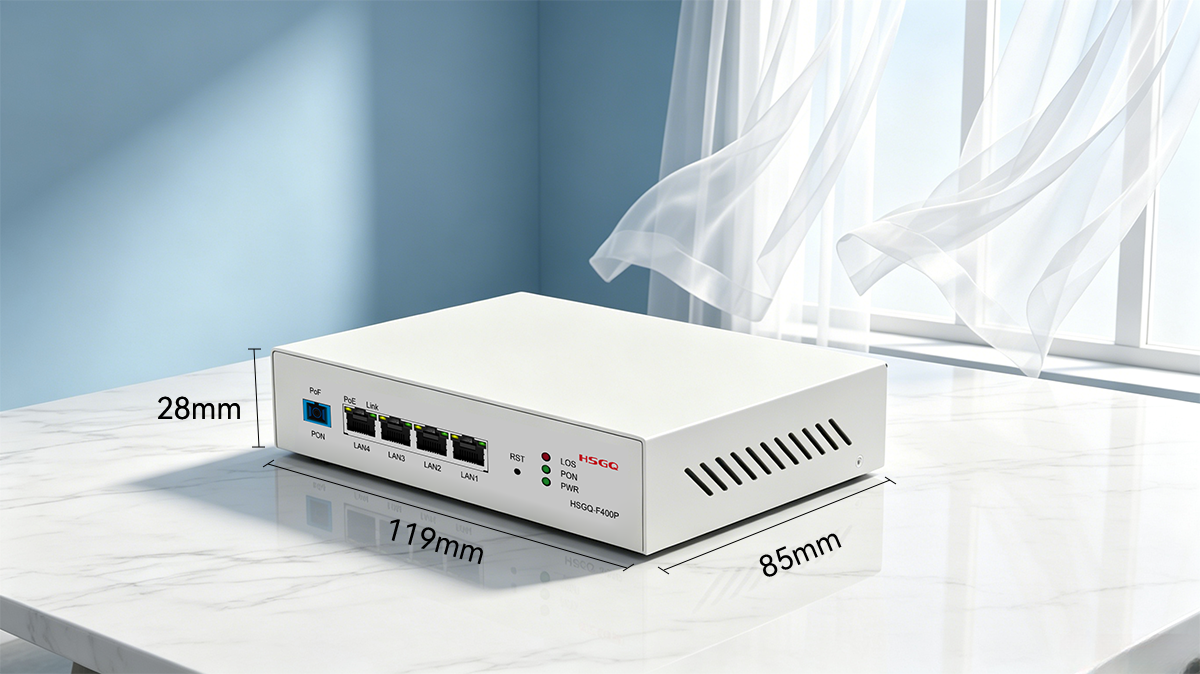

Tamanhos | 119*85*28mm |
Ambiental | Temperatura de trabalho: -30°C~70°C Umidade operacional: 0%~85% (sem condensação) Temperatura de armazenamento: -40 ℃～ 80 ℃ Umidade de armazenamento: 5% ～ 95% (sem condensação) |

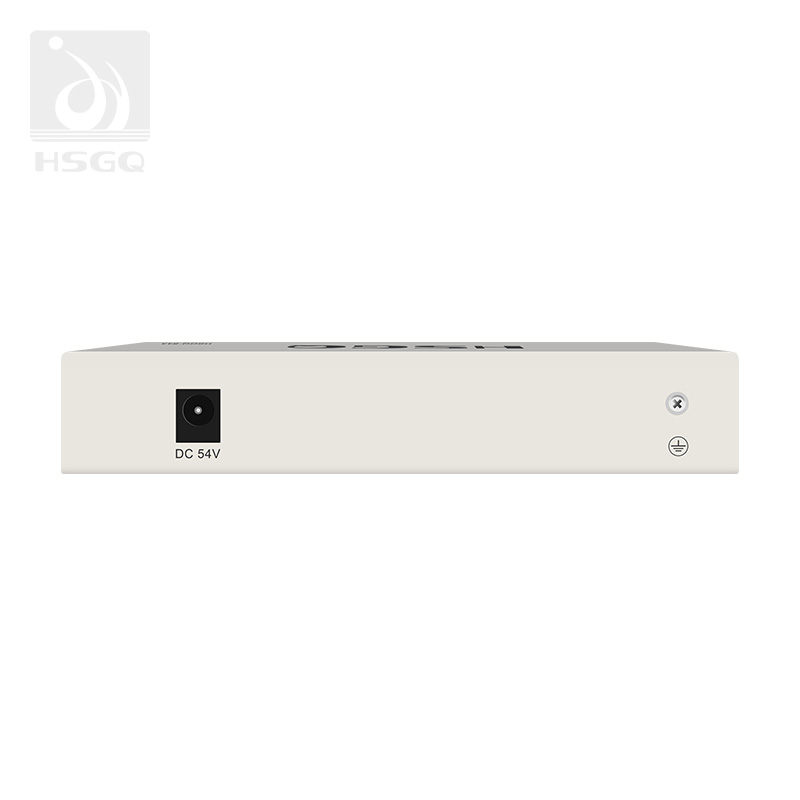

Tensão de entrada | PoF: 48V-57V CC: 48V-57V |
Consumo de energia | <130W |
O F400P suporta adaptação automática nos modos GPON e EPON, permitindo a conexão com redes de acesso PON compatíveis. Suas quatro interfaces GE RJ45 fornecem acesso Ethernet local para vários dispositivos, enquanto o suporte IPv4 e IPv6 ajuda a ONU a se integrar em diferentes ambientes de rede.
O dispositivo também suporta detecção de loopback de linha para interfaces Ethernet do lado do usuário. Uma capacidade de proteção contra raios de 6 kV fornece proteção adicional para instalações adequadas, enquanto a proteção real contra surtos depende do sistema de aterramento, do projeto do cabo e das condições do local.

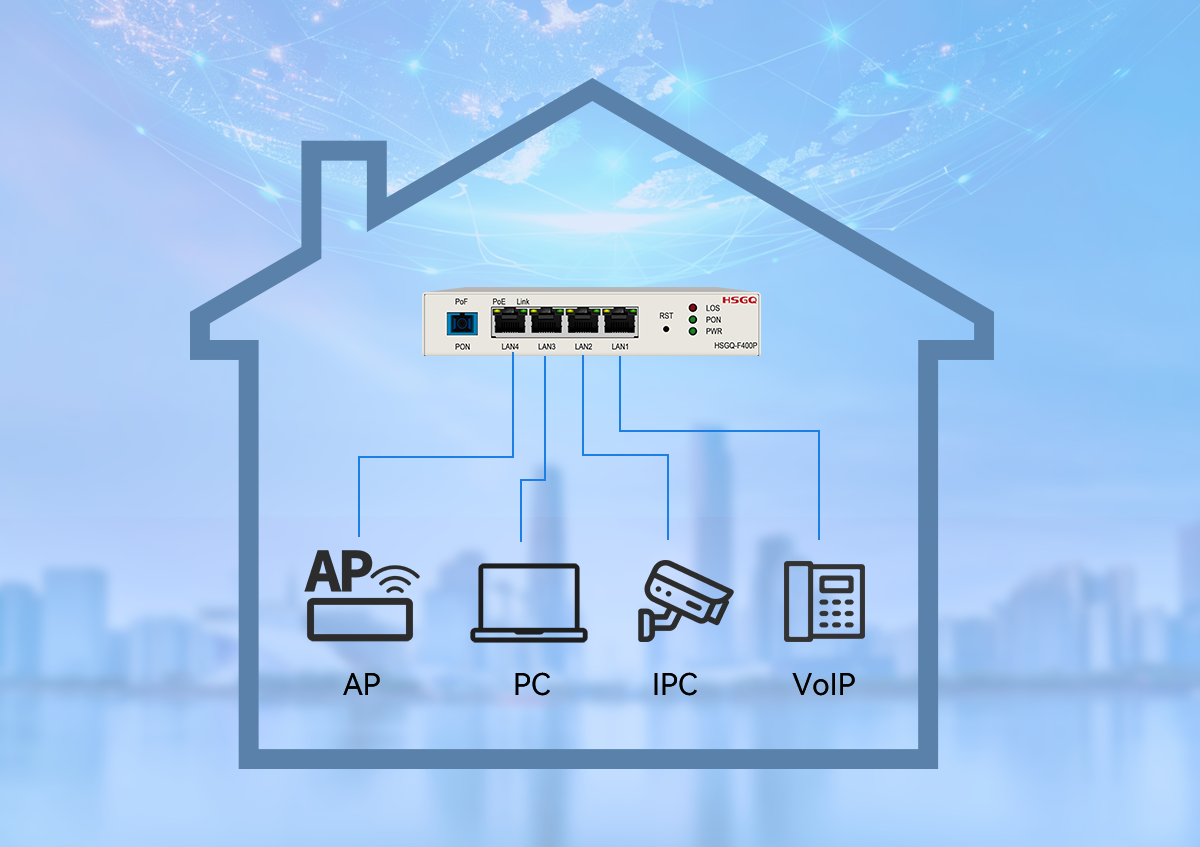

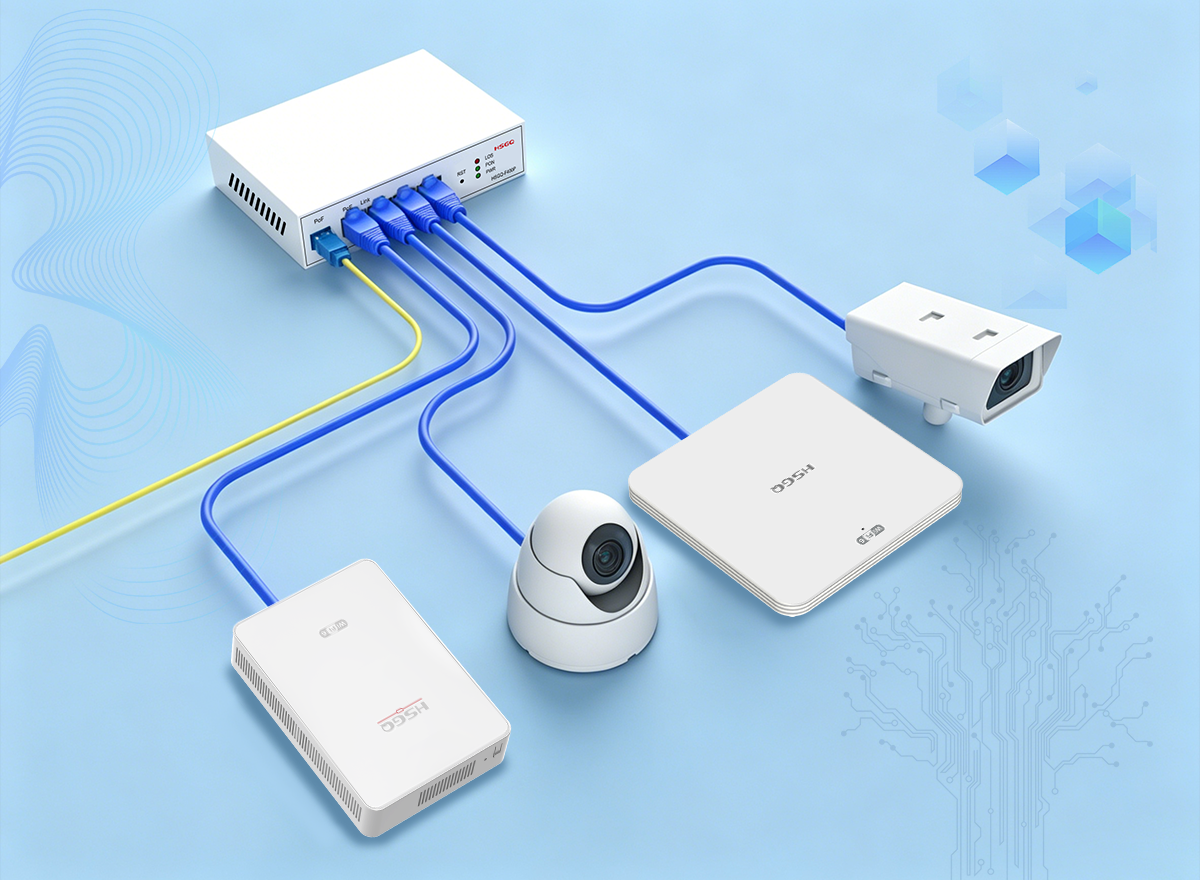

O F400P foi projetado para funcionar como um ponto de acesso de rede local para residências, pequenos escritórios e outras redes internas compactas. Uma conexão PoF da rede upstream pode fornecer dados e energia para a ONU, enquanto as quatro portas Ethernet downstream conectam dispositivos locais, como pontos de acesso sem fio, computadores, câmeras IP e telefones VoIP.
Esse layout ajuda a organizar vários serviços com fio em torno de uma ONU PoF compacta e reduz a necessidade de adaptadores de energia separados em terminais remotos compatíveis.
Cada porta GE RJ45 suporta saída de energia IEEE 802.3af/at PoE/PoE+. A saída máxima é de até 30 W por porta, com um orçamento total de energia PoE de até 120 W para a unidade.
O F400P pode fornecer energia para dispositivos compatíveis, como câmeras IP, pontos de acesso sem fio e telefones IP, através de cabos Ethernet. A função PoE identifica dispositivos alimentados conectados e fornece energia de acordo com os requisitos do dispositivo. Antes da implantação, confirme a demanda de energia de cada terminal e a carga total nas quatro portas.

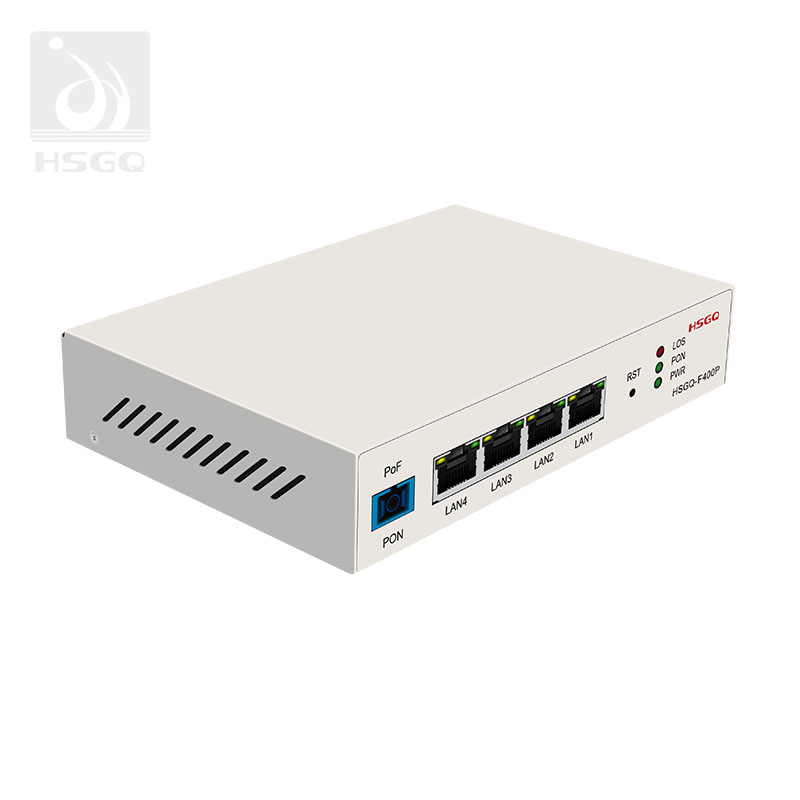

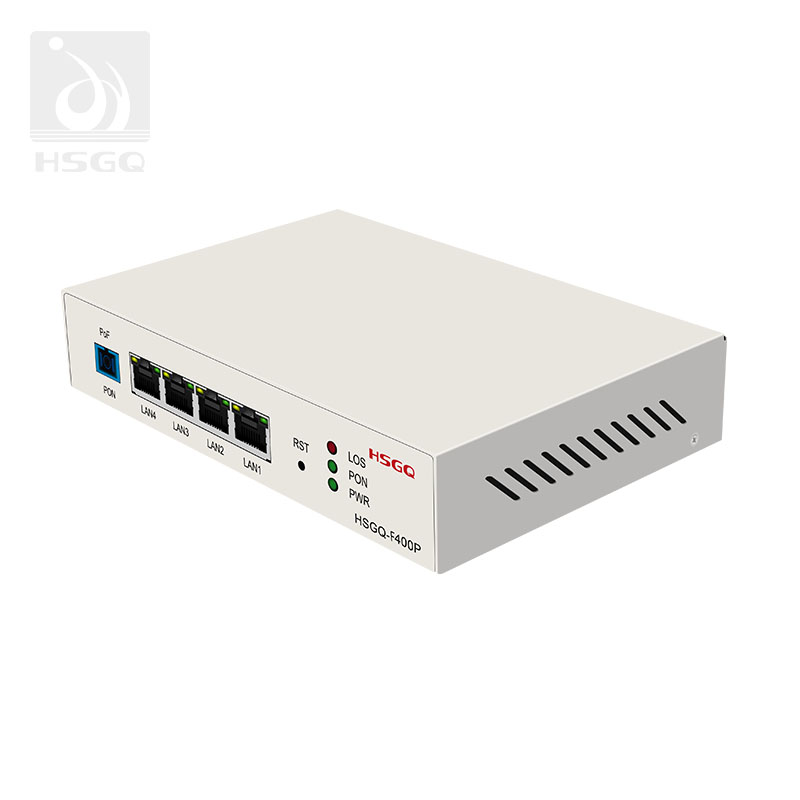

A caixa compacta permite que o F400P seja instalado em gabinetes de rede doméstica, pontos de distribuição de escritórios, quartos de hotel e outros locais com espaço limitado. Seu gabinete branco é adequado para ambientes internos onde o dispositivo de rede precisa permanecer de fácil acesso sem ocupar espaço excessivo de instalação.
As aberturas de ventilação suportam a dissipação de calor durante a operação. O dispositivo deve ser instalado em local seco e ventilado e afastado de água, poeira excessiva e fontes diretas de calor.
O F400P pode ser usado em diferentes ambientes de rede onde são necessários acesso por fibra, energia centralizada e múltiplas conexões Ethernet. As aplicações típicas incluem:
Banda larga doméstica e redes domésticas inteligentes
Pequenos escritórios e redes comerciais
Quartos de hotel e unidades de apartamentos
Câmeras IP e sistemas de monitoramento de segurança
Implantação de ponto de acesso sem fio
Telefone VoIP e outros acessos a terminais alimentados
Para implantações maiores, o F400P pode ser conectado a um roteador óptico PoF compatível para criar uma estrutura centralizada de distribuição de dados e energia.
O F400P adota uma topologia de rede ponto-multiponto para coletar e agregar serviços Ethernet dispersos. Ele fornece interfaces RJ45 Gigabit Ethernet padrão no lado do usuário para conectar vários dispositivos locais.
A ONU suporta passagem de VLAN, marcação de VLAN, tradução de VLAN, Qin-Q, tronco e funções de passagem multicast. Esses recursos suportam diferentes requisitos de separação e transmissão de serviços em ambientes de rede compatíveis.
O suporte multicast IGMP ajuda a usar os recursos de banda larga com mais eficiência ao fornecer serviços multicast. O F400P também suporta o protocolo IEEE 802.1Q VLAN para segmentação de rede, isolamento de serviço e gerenciamento de tráfego.
O F400P fornece gerenciamento remoto por meio da OLT e suporta gerenciamento local de Web e Telnet. O gerenciamento em nuvem também está disponível em ambientes de implantação compatíveis, ajudando os administradores a configurar e manter o dispositivo com mais eficiência.
A detecção de loopback de linha ajuda a identificar condições anormais nas interfaces Ethernet do lado do usuário. A supressão de tempestades de transmissão ajuda a reduzir o impacto do tráfego excessivo de transmissão nos segmentos de rede conectados.
A ONU suporta controle de fluxo full-duplex IEEE 802.3x para um tratamento de tráfego mais estável. Ele também suporta protocolos IEEE 802.1p e CoS, bem como algoritmos de agendamento de filas WR e SP para classificação de tráfego e gerenciamento de prioridades.
A limitação de velocidade da porta permite que os administradores apliquem diferentes limites de largura de banda às portas de usuários ou dispositivos terminais conectados. Isso pode ajudar a gerenciar recursos de rede compartilhados em ambientes multiusuários.
O F400P suporta ambientes de rede IPv4 e IPv6. Sua interface PON suporta acesso PoF através de um cabo híbrido óptico-elétrico, permitindo que arquiteturas de rede compatíveis transmitam dados e energia remota através da mesma conexão.
O F400P suporta uma faixa de temperatura operacional de -30°C a 70°C. Para uma operação estável, o dispositivo deve ser instalado com ventilação suficiente e protegido contra umidade, poeira e danos físicos.
O F400P suporta até 30 W por porta PoE e até 120 W de saída PoE total. Ao conectar vários dispositivos energizados, calcule a potência necessária para cada terminal antes da instalação.
O processo de planejamento deve considerar:
O padrão PoE suportado por cada dispositivo conectado
A demanda máxima de energia de cada câmera, AP ou telefone IP
O consumo de energia combinado em todas as quatro portas
Comprimento e qualidade do cabo Ethernet
A energia disponível do sistema PoF upstream
Demanda de energia durante operação de pico
Um terminal pode suportar PoE/PoE+ enquanto requer menos que a saída máxima disponível. O fornecimento real de energia depende do dispositivo conectado, das condições do cabo e da carga total do sistema.
Antes da implantação em massa, confirme os seguintes requisitos:
O OLT upstream suporta o modo GPON ou EPON necessário.
A autenticação PON e o método de gerenciamento são compatíveis.
O cabo híbrido óptico-elétrico é adequado para a conexão PoF planejada.
O orçamento óptico cobre a distância de transmissão planejada.
Os dispositivos conectados suportam os padrões Ethernet e PoE necessários.
Os requisitos de VLAN, Qin-Q, tronco, multicast e QoS foram confirmados.
A procura total de PoE permanece dentro do orçamento de energia disponível.
A compatibilidade de terminais e OLT de terceiros foi verificada por meio de testes de amostra.
O F400P pode ser usado em conjunto com outros produtos da linha HSGQ PoF ONU , dependendo da topologia de rede e interfaces de terminal necessárias.
Recomenda-se uma instalação de amostra antes de implantar o F400P em um projeto maior. O teste deve verificar:
Registro GPON ou EPON
Estabilidade do link óptico
Encaminhamento de dados e acesso à Internet
Saída PoE em cada porta conectada
Funções VLAN, Qin-Q, tronco e multicast
Limites de velocidade de porta e agendamento de QoS
Gerenciamento remoto de OLT, web, Telnet ou nuvem
Operação de câmeras conectadas, APs, telefones IP e outros terminais
Para distância de transmissão PoF, perda óptica, carga de energia e planejamento de topologia de rede, consulte o guia de planejamento de rede PoF HSGQ.
O F400P é um PoF ONU com quatro portas Gigabit Ethernet e saída de energia PoE/PoE+. Ele recebe o serviço PON e a energia PoF da rede upstream e, em seguida, fornece acesso Ethernet e energia para dispositivos downstream compatíveis.
Sim. É adequado para banda larga doméstica, dispositivos domésticos inteligentes, pontos de acesso sem fio, câmeras IP e telefones VoIP quando a arquitetura OLT e PoF upstream são compatíveis.
O F400P oferece quatro portas Ethernet habilitadas para PoE. Cada porta suporta até 30W, enquanto a saída PoE total é limitada a 120W. O número real de dispositivos alimentados depende dos requisitos individuais de energia e da carga total do sistema.
Quando a entrada PoF é usada, o F400P recebe energia através do cabo híbrido óptico-elétrico do sistema PoF upstream. A instalação completa ainda deve fornecer uma fonte de energia central compatível e permanecer dentro dos orçamentos ópticos e de energia exigidos.
A compatibilidade depende do modo GPON ou EPON, método de autenticação, níveis ópticos, funções de gerenciamento, configuração de VLAN e comportamento do firmware. A compatibilidade de OLT de terceiros deve ser verificada por meio de testes de amostra antes da instalação em massa.
Sim. Dispositivos Ethernet não PoE podem usar interfaces RJ45 para acesso a dados. O dispositivo conectado e a porta ainda devem ser verificados para garantir que o método de saída de energia seja compatível com os requisitos do terminal.
Não. A saída máxima é limitada a 30 W por porta, com um orçamento total de energia de até 120 W nas quatro portas. O planejamento de energia deve considerar o limite por porta e a carga total do sistema.
Precisa de uma ONU para acesso por fibra, dispositivos alimentados por PoE e múltiplas conexões Gigabit Ethernet? Compartilhe sua quantidade de endpoints, demanda de energia PoE e ambiente OLT com nossa equipe.
4 portas GE | Autoadaptação GPON/EPON | PoE/PoE+ até 30W por porta
