Comment utiliser l'émetteur-récepteur optique SFP ?

L'émetteur-récepteur à fibre optique est également connu sous le nom de convertisseur photoélectrique, dont la fonction est de convertir le signal optique et le signal électrique.Le processus de transmission est à peu près le suivant : convertir les signaux électriques en signaux optiques, les transmettre via des fibres optiques, convertir les signaux optiques en signaux électriques à l'autre extrémité, puis accéder aux routeurs, commutateurs et autres appareils.Dans la pratique, le rôle principal de l'émetteur-récepteur à fibre optique est d'étendre la distance de transmission.Voici une brève introduction à l'émetteur-récepteur optique et à son utilisation.

Étant donné que la distance de transmission maximale du câble réseau (paire torsadée) que nous utilisons souvent est limitée, la distance de transmission maximale d'une paire torsadée est généralement de 100 mètres.Par conséquent, lorsque nous aménageons un grand réseau, nous devons utiliser un équipement de relais.Bien entendu, la fibre optique peut également être utilisée pour la transmission.La distance de transmission de la fibre optique étant très longue, elle est souvent utilisée lors de l'aménagement de grands réseaux.D'une manière générale, la distance de transmission de la fibre optique monomode OS2 est supérieure à 10 km, tandis que la distance de transmission de la fibre optique multimode peut atteindre jusqu'à 2 km.

Lors de l'utilisation de la fibre optique, nous utiliserons souvent des émetteurs-récepteurs à fibre optique.À l'heure actuelle, les émetteurs-récepteurs à fibre optique ont été utilisés dans tous les domaines, y compris la surveillance de la sécurité, les réseaux d'entreprise, les réseaux locaux de campus, etc. Les émetteurs-récepteurs optiques sont de petite taille et d'espace, ils sont donc très adaptés au déploiement dans les salles de câblage, les châssis et autres endroits avec un espace limité.

Il existe de nombreuses classifications différentes d'émetteurs-récepteurs à fibre optique, tels que les émetteurs-récepteurs à fibre optique à connecteur SC, les émetteurs-récepteurs à fibre optique à connecteur FC/ST et certains émetteurs-récepteurs dotés de ports optiques SFP.Par conséquent, lors de la connexion de différents appareils avec des émetteurs-récepteurs à fibre optique, nous devons faire attention aux différents ports utilisés.

Généralement, lorsque nous utilisons des émetteurs-récepteurs à fibre optique, ils sont utilisés par paires.La procédure est la suivante :

1. Utilisez un câble UTP (câble réseau au-dessus de Cat5) pour connecter le port électrique du commutateur au port RJ45 de l'émetteur-récepteur optique ;

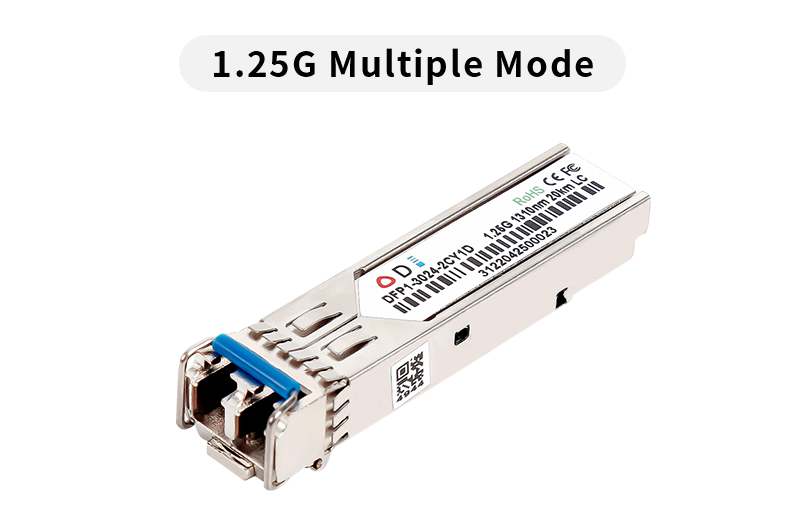

2. Insérez un module optique SFP dans le port optique SFP de l'émetteur-récepteur optique, puis insérez un autre module optique SFP dans le port optique SFP de l'autre émetteur-récepteur optique ;

3. Connectez les deux émetteurs-récepteurs optiques avec des cavaliers à fibre optique.
