Como usar o transceptor óptico SFP?

O transceptor de fibra óptica também é conhecido como conversor fotoelétrico, cuja função é converter sinal óptico e sinal elétrico.O processo de transmissão é aproximadamente o seguinte: converter sinais elétricos em sinais ópticos, transmiti-los através de fibras ópticas, converter sinais ópticos em sinais elétricos na outra extremidade e, em seguida, acessar roteadores, switches e outros dispositivos.Na aplicação prática, o maior papel do transceptor de fibra óptica é estender a distância de transmissão.Aqui está uma breve introdução ao transceptor óptico e seu uso.

Como a distância máxima de transmissão do cabo de rede (par trançado) que usamos com frequência é limitada, a distância máxima de transmissão do par trançado é geralmente de 100 metros.Portanto, quando organizamos uma grande rede, temos que usar equipamentos de retransmissão.Claro, a fibra óptica também pode ser usada para transmissão.Como a distância de transmissão da fibra óptica é muito longa, ela é frequentemente usada no layout de grandes redes.De modo geral, a distância de transmissão da fibra óptica monomodo OS2 é superior a 10 km, enquanto a distância de transmissão da fibra óptica multimodo pode chegar a até 2 km.

Ao usar fibra óptica, frequentemente usaremos transceptores de fibra óptica.Atualmente, os transceptores de fibra óptica têm sido usados ​​em todas as esferas da vida, incluindo monitoramento de segurança, rede corporativa, LAN de campus, etc. Os transceptores ópticos são pequenos em tamanho e espaço, por isso são muito adequados para implantação em salas de fiação, chassis e outros locais com espaço limitado.

Existem muitas classificações diferentes de transceptores de fibra óptica, como transceptores de fibra óptica com conector SC, transceptores de fibra óptica com conector FC/ST e alguns transceptores com portas ópticas SFP.Portanto, ao conectar diferentes dispositivos com transceptores de fibra óptica, devemos estar atentos às diferentes portas utilizadas.

Geralmente, quando usamos transceptores de fibra óptica, eles são usados ​​em pares.O procedimento é o seguinte:

1. Use o cabo UTP (cabo de rede acima de Cat5) para conectar a porta elétrica do switch à porta RJ45 do transceptor óptico;

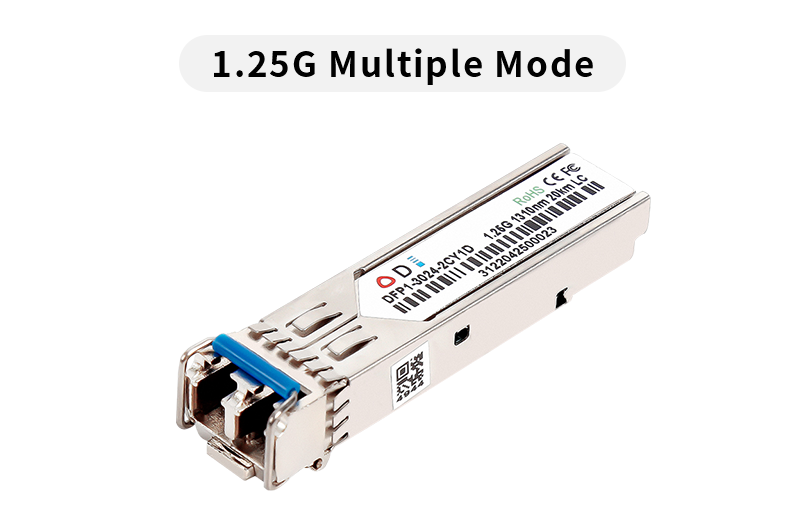

2. Insira um módulo óptico SFP na porta óptica SFP do transceptor óptico e, em seguida, insira outro módulo óptico SFP na porta óptica SFP do outro transceptor óptico;

3. Conecte os dois transceptores ópticos com jumpers de fibra óptica.
