¿Cómo utilizar el transceptor óptico SFP?

El transceptor de fibra óptica también se conoce como convertidor fotoeléctrico, cuya función es convertir la señal óptica y la señal eléctrica.El proceso de transmisión es aproximadamente el siguiente: convertir señales eléctricas en señales ópticas, transmitirlas a través de fibras ópticas, convertir señales ópticas en señales eléctricas en el otro extremo y luego acceder a enrutadores, conmutadores y otros dispositivos.En la aplicación práctica, la función más importante del transceptor de fibra óptica es extender la distancia de transmisión.A continuación se ofrece una breve introducción al transceptor óptico y su uso.

Debido a que la distancia máxima de transmisión del cable de red (par trenzado) que utilizamos a menudo es limitada, la distancia máxima de transmisión del par trenzado es generalmente de 100 metros.Por lo tanto, cuando organizamos una red grande, tenemos que utilizar equipos de retransmisión.Por supuesto, también se puede utilizar fibra óptica para la transmisión.Dado que la distancia de transmisión de la fibra óptica es muy larga, a menudo se utiliza al diseñar redes grandes.En términos generales, la distancia de transmisión de la fibra óptica monomodo OS2 es de más de 10 km, mientras que la distancia de transmisión de la fibra óptica multimodo puede alcanzar hasta 2 km.

Cuando utilizamos fibra óptica, a menudo utilizamos transceptores de fibra óptica.En la actualidad, los transceptores de fibra óptica se han utilizado en todos los ámbitos de la vida, incluido el monitoreo de seguridad, redes empresariales, LAN de campus, etc. Los transceptores ópticos son pequeños en tamaño y espacio, por lo que son muy adecuados para su implementación en salas de cableado, chasis y otros. Lugares con espacio limitado.

Existen muchas clasificaciones diferentes de transceptores de fibra óptica, como transceptores de fibra óptica con conector SC, transceptores de fibra óptica con conector FC/ST y algunos transceptores con puertos ópticos SFP.Por tanto, a la hora de conectar diferentes dispositivos con transceptores de fibra óptica, debemos prestar atención a los diferentes puertos utilizados.

Generalmente, cuando utilizamos transceptores de fibra óptica, se utilizan por pares.El procedimiento es el siguiente:

1. Utilice un cable UTP (cable de red superior a Cat5) para conectar el puerto eléctrico del conmutador al puerto RJ45 del transceptor óptico;

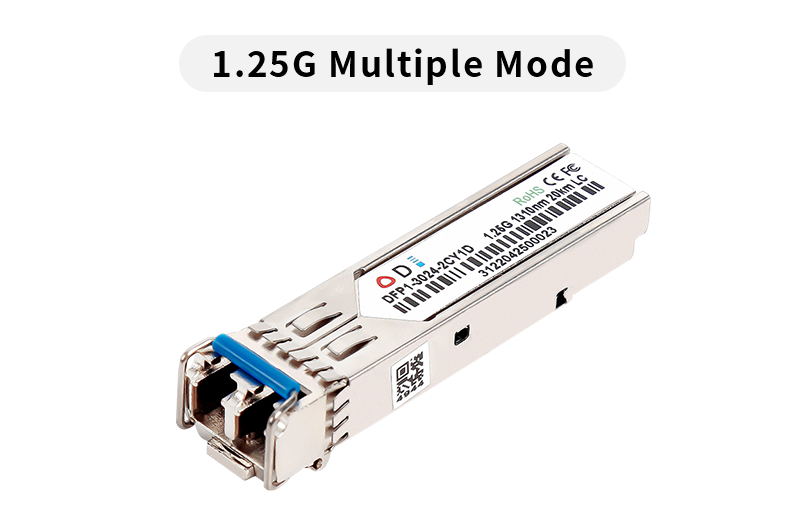

2. Inserte un módulo óptico SFP en el puerto óptico SFP del transceptor óptico y luego inserte otro módulo óptico SFP en el puerto óptico SFP del otro transceptor óptico;

3. Conecte los dos transceptores ópticos con puentes de fibra óptica.
