Quels sont les chemins et méthodes de câblage pour la mise à niveau du réseau 100G ?

1. Câblage 10G

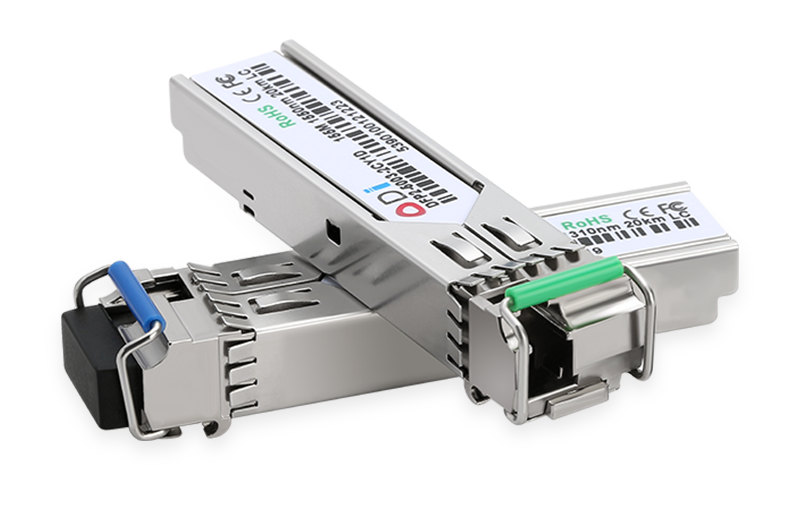

La technologie Ethernet 10 gigabits définie par la norme IEEE 802.3-AE-2002 est désormais mature et les réseaux 10 Go peuvent être connectés via des câbles en cuivre ou des fibres optiques.La bande passante Gigabit est généralement un câble Cat5e comme support de transmission, et la bande passante 10G nécessite un câble en cuivre avancé, tel qu'un câble Cat6/Cat6a/Cat7.Par exemple, le module d'interface électrique 10G SFP+ doit utiliser un câble en cuivre à paire torsadée (Cat6a/Cat7), mais la longueur du câble en cuivre ne peut pas dépasser 30 mètres, car le module d'interface électrique de 10 gigabits ne prend en charge qu'une distance de transmission inférieure à 30 mètres.De plus, un câblage à fibre optique 10G peut être utilisé, tel qu'un câble actif SFP+ 10G ou un module optique SFP+ 10 gigabits.

2. Câblage 25G

Le débit monocanal 25G augmente la densité des ports et les exigences en matière de coûts.Les réseaux 25GbE peuvent prendre en charge les câbles en cuivre et optiques

3. Câblage 40G

Dans cette voie, les ressources 10G précédemment investies seront utilisées.Le module 40G QSFP+ SR4 est composé de quatre canaux 10G parallèles.Les modules optiques 40G QSFP+ LR4 et 40G QSFP+ ER4 à plus longue distance réutilisent quatre canaux de longueurs d'onde différentes sur une liaison optique via la technologie WDM pour la transmission.
