Quels sont les défauts courants des modules d'éclairage. Émetteur-récepteur optique HPE

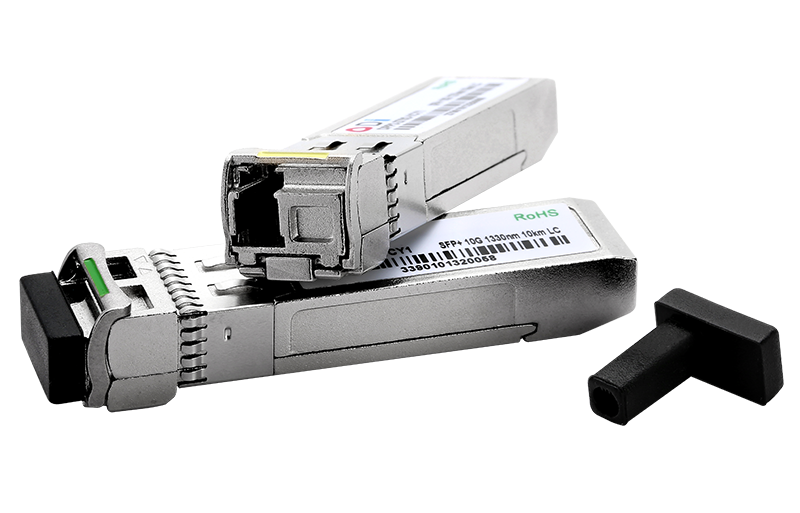

En prenant le module optique 10G SFP+/XFP comme exemple, lorsque le port d'éclairage du module d'éclairage et d'autres appareils ne peuvent pas être activés, cela peut être vérifié sous les cinq aspects suivants :

La première étape consiste à vérifier si le débit des deux ports correspond au mode de travail double - en exécutant la commande 'Show Interface Brief' pour la visualisation.S'il ne correspond pas, la vitesse et le mode de travail double du port via la commande Speed ​​et la commande duplex.

Étape 2, vérifiez si la vitesse du port de l'appareil correspond au module optique et au mode de travail double - exécutez la commande « Afficher le résumé de l'interface » pour la visualisation.S'il ne correspond pas, la vitesse du port et le mode dual-work sont configurés par la commande Speed ​​et la commande duplex.

La troisième étape consiste à vérifier si les deux ports sont normaux, si les deux ports peuvent être connectés via l'anneau arrière.Utilisez le port SFP+10G sur la carte unique pour utiliser des câbles de connexion directe 10G SFP+ (adaptés à la connexion à courte distance, ou utilisez le module optique SFP+ et la ligne de saut à fibre optique) pour l'interconnexion.Vérifiez si le port peut être actif.Si cela peut être le cas, cela signifie que c'est anormal au bout de la bouche ;s'il ne peut pas être activé, cela signifie que le port final est anormal.Vous pouvez vérifier si le problème est résolu en remplaçant l'extrémité locale et le port d'appairage.

La quatrième étape consiste à vérifier si le module optique est normal, principalement pour vérifier si les paramètres tels que DDM, puissance lumineuse, longueur d'onde et distance sont normaux.Si c'est anormal, le module d'éclairage correspond à l'interface d'éclairage.

Informations DDM - pour vérifier si les paramètres sont normaux via la commande « Afficher les détails de l'émetteur-récepteur des interfaces », si une alarme se produit, cela signifie que le module optique a une panne ou que le module optique ne correspond pas au type d'interface optique.

Puissance lumineuse - si la réception orale du côté test du wattmètre optique de la puissance optique se situe dans la plage et la stabilité normales.

Paveout/distance - pour vérifier si la longueur d'onde et la distance entre les extrémités des modules d'éclairage aux deux extrémités sont cohérentes avec la commande 'Afficher l'interface de l'émetteur-récepteur'.

La cinquième étape consiste à vérifier si la fibre optique est normale - par exemple, le module optique monomode SFP+ avec fibre monomode, le module optique multimode SFP+ avec fibre multimode, s'il ne correspond pas, immédiatement remplacez la fibre qui lui correspond.

Si vous n'avez pas trouvé la cause du module d'éclairage ou résolu le problème du module d'éclairage conformément aux étapes ci-dessus, il est recommandé de contacter directement les techniciens du fournisseur pour demander une aide technique.

2. L'état du port est UP, mais ne reçoit ni n'envoie de message

Lorsque l'état du port est UP, mais ne peut pas recevoir ou envoyer de message, une enquête de panne est effectuée sous les trois aspects suivants :

La première étape consiste à vérifier les statistiques du message de port.Vérifiez si l'état du port à deux terminaux a toujours été positif et détectez si les statistiques aux deux extrémités augmentent.

La deuxième étape consiste à vérifier si la configuration du port affecte la réception du message.Vérifiez d'abord si la configuration du réseau a été effectuée, vérifiez si la configuration est correcte, supprimez-les toutes si nécessaire, puis testez si le problème est résolu.Deuxièmement, vérifiez si la valeur MTU du port est de 1 500. Si elle est supérieure à 1 500, la configuration est requise.

La troisième étape consiste à vérifier si le délai de port et de liaison est normal.Remplacez le port de connexion et connectez-le à d'autres ports pour voir s'il y a le même phénomène.Si l'échec persiste, remplacez le module d'éclairage.

Si le problème du module d'éclairage persiste après les étapes ci-dessus, il est recommandé de contacter directement le personnel technique du fournisseur.
