Apa kesalahan umum modul lampu.transceiver optik hpe

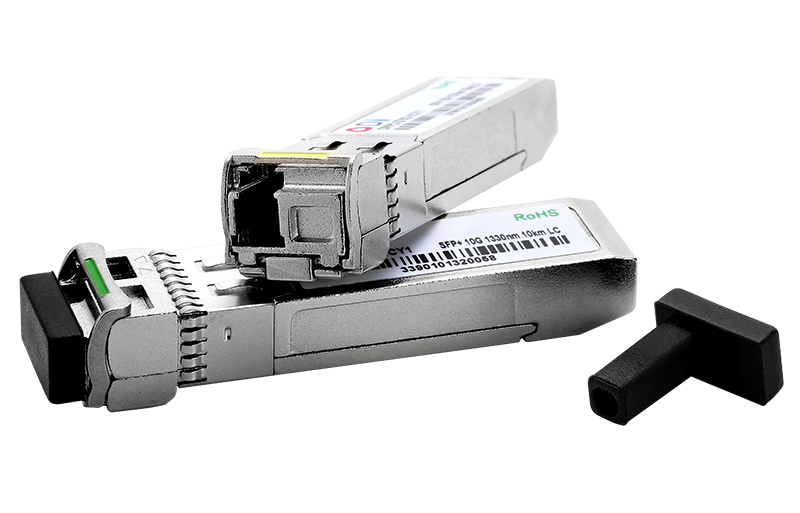

Mengambil contoh modul optik 10G SFP+/XFP, ketika port lampu modul lampu dan perangkat lain tidak dapat menyala, dapat diperiksa dari lima aspek berikut:

Langkah pertama adalah memeriksa apakah kecepatan kedua port cocok dengan mode kerja ganda -menjalankan perintah 'Show Interface Brief' untuk dilihat.Jika tidak cocok, kecepatan dan mode kerja ganda port melalui perintah Kecepatan dan perintah dupleks.

Langkah 2, periksa apakah kecepatan port perangkat cocok dengan modul optik dan mode kerja ganda -jalankan perintah 'Tampilkan Antarmuka Singkat' untuk dilihat.Jika tidak cocok, kecepatan port dan mode kerja ganda dikonfigurasikan dengan perintah Kecepatan dan perintah dupleks.

Langkah ketiga adalah mengecek apakah kedua port tersebut normal -apakah kedua port tersebut dapat di up melalui ring kembali.Gunakan 10G SFP+Port pada papan tunggal untuk menggunakan kabel penghubung langsung 10G SFP+ (cocok untuk koneksi jarak pendek, atau gunakan modul optik SFP+ dan jalur lompat serat optik) untuk interkoneksi.Periksa apakah portnya bisa up.Kalau bisa naik berarti tidak normal pada bagian ujung mulut;jika tidak bisa up berarti end port tidak normal.Anda dapat memeriksa apakah kesalahan telah teratasi dengan mengganti home-end dan port pemasangan.

Langkah keempat adalah memeriksa apakah modul optik normal - terutama untuk memeriksa apakah parameter seperti DDM, daya cahaya, panjang gelombang, dan jarak normal.Jika tidak normal, modul lampu cocok dengan antarmuka lampu.

Informasi DDM -untuk mengecek apakah parameter normal melalui perintah 'Show Interfaces Transceiver Detail', jika terjadi alarm berarti modul optik mengalami kegagalan atau modul optik tidak sesuai dengan jenis antarmuka optik.

Daya ringan - apakah penerimaan lisan sisi uji meteran daya optik dari daya optik berada dalam kisaran normal dan stabilitas.

Paveout/jarak -untuk memeriksa apakah panjang gelombang dan jarak antara ujung modul lampu di kedua ujungnya konsisten dengan perintah 'Tampilkan Antarmuka Transceiver'.

Langkah kelima periksa apakah fiber optiknya normal -misalnya modul optik SFP+mode tunggal dengan serat mode tunggal, modul optik SFP+multi mode dengan serat multimode, jika tidak cocok segera ganti fiber yang cocok.

Jika Anda belum menemukan penyebab modul lampu atau mengatasi masalah modul lampu sesuai dengan langkah di atas, disarankan agar Anda langsung menghubungi teknisi pemasok untuk mencari bantuan teknis.

2. Status port UP, tetapi tidak menerima atau mengirim pesan

Ketika status port UP, tetapi tidak dapat menerima atau mengirim pesan, penyelidikan kesalahan dilakukan dari tiga aspek berikut:

Langkah pertama adalah memeriksa statistik pesan port.Periksa apakah status port dua terminal selalu aktif, dan deteksi apakah statistik di kedua ujungnya bertambah.

Langkah kedua adalah memeriksa apakah konfigurasi port mempengaruhi penerimaan pesan.Periksa terlebih dahulu apakah konfigurasi jaringan telah dilakukan, periksa apakah konfigurasi sudah benar, dan hapus semuanya jika perlu lalu uji apakah masalahnya sudah teratasi.Kedua, periksa apakah nilai MTU port tersebut 1500. Jika lebih besar dari 1500, maka diperlukan konfigurasi.

Langkah ketiga adalah memeriksa apakah batas waktu port dan link sudah normal.Ganti port koneksi dan sambungkan ke port lain untuk melihat apakah ada fenomena yang sama.Jika masih gagal, ganti modul lampu.

Jika masalah modul lampu gagal setelah langkah di atas, Anda disarankan untuk langsung menghubungi teknisi pemasok.
