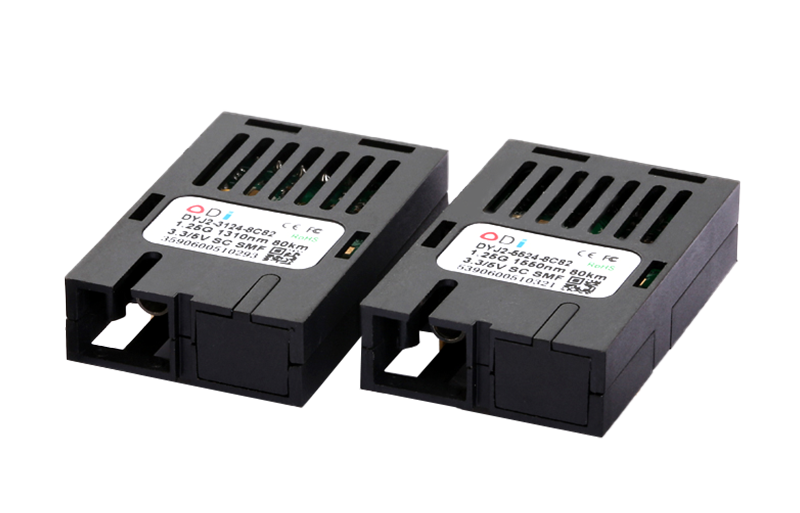

Flux de test du module émetteur-récepteur optique module.sfp

Une fois le module optique fini fabriqué, un ensemble complet de procédures de test doit être effectué.Toutes les étapes de ce processus doivent être effectuées et tous les paramètres doivent répondre aux exigences pour garantir qu'aucun problème de qualité ne surviendra lors de la vente du module optique.Ce qui suit est le processus complet du test une fois le module optique réalisé.

① Test de luminescence et de réception

La puissance optique de sortie est un paramètre important qui peut déterminer la distance de transmission et la qualité du module optique, trop élevée ou trop faible n'est pas bonne ;La sensibilité de réception peut déterminer la sensibilité du module optique à recevoir la lumière.Généralement, plus la vitesse du module optique est élevée, plus la sensibilité de réception est mauvaise ;

② Test de carte oculaire et de taux d'extinction

La forme d'un diagramme oculaire est similaire à celle d'un œil, qui est le résultat d'un oscilloscope collectant et superposant plusieurs fois des signaux numériques, et peut indiquer intuitivement si le signal mesuré est perdu ou non et si la transmission du signal est bonne ;Le taux d'extinction est l'un des paramètres utilisés pour mesurer la qualité du module optique.Plus le taux d'extinction est grand, plus le signal optique peut être reçu et distingué, et plus la sensibilité de réception est élevée.Le taux d'extinction est inversement proportionnel à la puissance optique, et au cours du processus de test, on peut constater que plus le taux d'extinction est élevé, plus la puissance optique émise est faible ;

③ Test de vieillissement à haute et basse température

La température de fonctionnement du module optique varie en fonction de l'environnement d'application.Avant de quitter l'usine, le module optique doit subir des tests de vieillissement à haute et basse température dans la chambre de vieillissement pour vérifier si les indicateurs de performance du module optique peuvent répondre à la norme dans un environnement extrême ;

④ Tests de connectivité de compatibilité

Insérez le module optique dans le commutateur de la marque correspondante pour le test de détection et de connectivité.S'il peut être connecté, cela signifie que le module optique est compatible et que le module optique peut communiquer.Si la connectivité n'est pas possible, des tests supplémentaires sont nécessaires ;

⑤ Terminer le nettoyage du visage

Lors des différents tests du module optique, il est inévitable que des saletés et des rayures apparaissent.Il faut l'observer au microscope.S'il n'y a pas de problème, il peut être emballé et expédié.S'il y a un problème, il faut le régler.
