Visão geral da tecnologia GPON

　　A tecnologia de redes ópticas passivas (PON) estava disponível em meados dos anos 90.Desde o enorme desenvolvimento da rede, vários padrões foram estabelecidos e amadurecidos.O PON desenvolveu-se a partir do primeiro ATM PON (APON) e depois evoluiu para Broadband PON (BPON) que é compatível com APON.Posteriormente, surgiram Ethernet PON (EPON) e Gigabit PON (GPON) que trazem grande melhoria na distância e largura de banda de transmissão de dados.Este tutorial irá apresentar a tecnologia GPON.

　　Componentes GPON

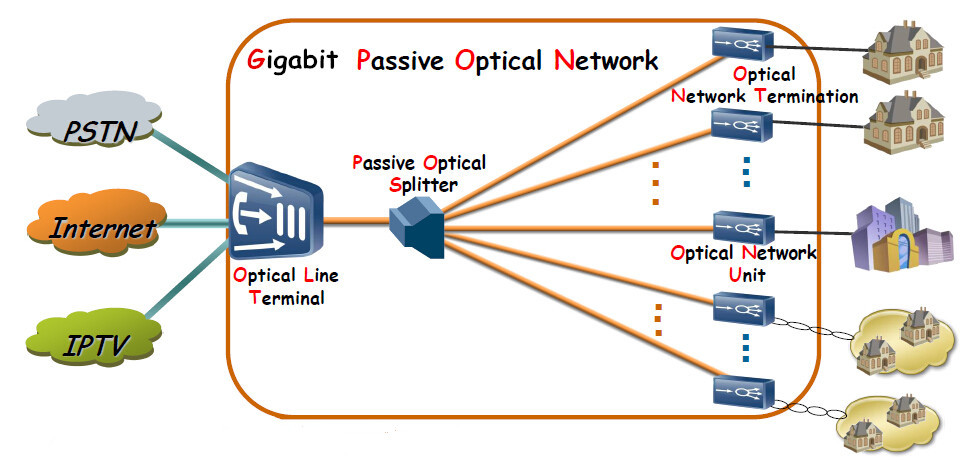

　　GPON é definido pela série de recomendações ITU-T G.984.GPON representa um aumento na largura de banda em comparação com APON e BPON.GPON pode ser aplicado em muitas áreas.Na aplicação de fibra para desktop (FTTD), o GPON é distribuído por meio de conectores de fibra óptica simplex de modo único e divisor óptico passivo, normalmente usando conectores polidos angulares (APC) para fornecer terminações de precisão.Existem quatro componentes principais neste sistema GPON: o terminal de linha óptica (OLT), o meio de transmissão (cabeamento e componentes), o divisor de fibra óptica e o terminal de rede óptica (ONT).

　　OLT

　　OLT é um dispositivo que serve como terminal do provedor de serviços de uma rede óptica passiva.É um dispositivo de agregação Ethernet ativo que geralmente está localizado em um data center ou na sala de equipamentos principal.Um OLT converte os sinais ópticos transmitidos por fibra em sinais elétricos e os apresenta a um switch Ethernet central.A OLT substitui vários switches da camada 2 em pontos de distribuição.O sinal de distribuição OLT é conectado ao cabeamento backbone ou cabeamento horizontal através de divisores ópticos, que são conectados ao terminal da rede óptica em cada saída da área de trabalho.

　　Transmitindo mídia

　　GPON transmite sinais através da infraestrutura de cabeamento físico passivo.Os meios de transmissão incluem cobre, patch cords de fibra óptica, gabinetes, painéis adaptadores, conectores, divisores e outros materiais.Todos esses componentes de mídia de transmissão devem ser considerados no orçamento de perda de canal para obter um melhor desempenho do sistema.

　　Divisor de fibra óptica

　　O divisor de fibra óptica, também conhecido como divisor de feixe, é um dispositivo integrado de distribuição de energia óptica de guia de onda.Com este divisor de fibra óptica, vários dispositivos podem ser atendidos a partir de uma única fibra.É um dos dispositivos passivos mais importantes na rede de fibra óptica.É especialmente útil em GPON, EPON e FTTx, etc. PON normalmente conecta uma única fibra de um OLT a várias ONUs.A conectividade entre OLT e ONUs é obtida por meio de divisores de fibra óptica.O número de saídas no divisor determina o número de divisões.As proporções de divisão geralmente contêm 1:4, 1:8, 1:16, 1:32 e 1:64.A perda de inserção de um divisor óptico 1x32 típico varia de 17 dB a 18 dB.O divisor de fibra óptica inclui divisor cônico bicônico fundido (FBT) e divisores de circuito de ondas luminosas planares (PLC).

　　ONT

　　ONT, também chamado de modem, se conecta ao ponto de terminação (TP) com um cabo de fibra óptica e ao seu roteador por meio de um cabo LAN/Ethernet.Ele converte os sinais ópticos em sinais elétricos para serem entregues ao dispositivo final.ONT sempre possui múltiplas portas Ethernet para conexão a serviços IP, como CPUs, telefones, pontos de acesso sem fio e outros componentes de vídeo.

　　Orçamento de perda GPON

　　PON é normalmente composto de OLT e ONUs e outros meios de transmissão óptica, como cabos de fibra e conectores que foram apontados anteriormente.A perda de link pode ser causada por esses componentes (cabos, conectores, patch cords, emendas, acopladores e divisores).A perda de link é muito importante no projeto de redes de acesso óptico.O orçamento do link é mostrado na tabela a seguir.Este orçamento cobre todos os componentes ópticos entre OLT e ONU.
