Descripción general de la tecnología GPON

　　La tecnología de redes ópticas pasivas (PON) estuvo disponible a mediados de los años 90.Desde el enorme desarrollo de la red, se han establecido y madurado varios estándares.PON se desarrolló a partir del primer ATM PON (APON) y luego evolucionó en Broadband PON (BPON), que es compatible con APON.Posteriormente, surgieron Ethernet PON (EPON) y Gigabit PON (GPON) que aportaron grandes mejoras en la distancia de transmisión de datos y el ancho de banda.Este tutorial presentará la tecnología GPON.

　　Componentes GPON

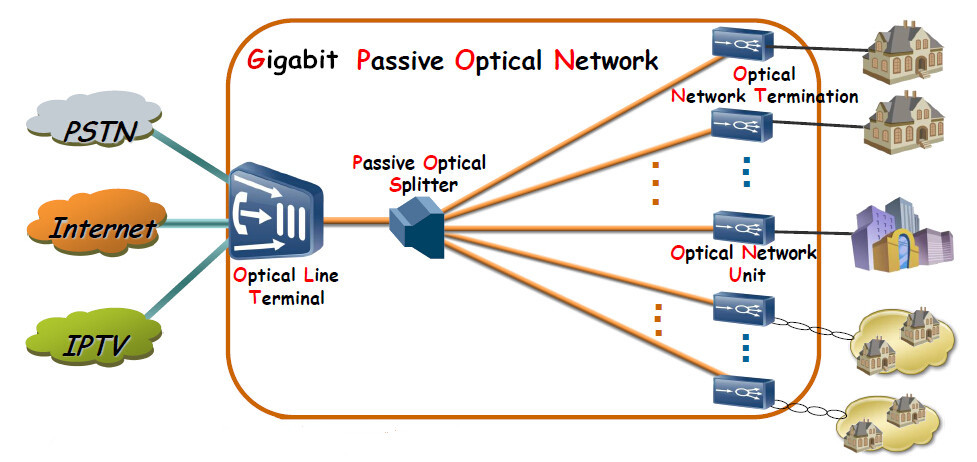

　　GPON está definido por la serie de recomendaciones ITU-T G.984.GPON representa un aumento en el ancho de banda en comparación con APON y BPON.GPON se puede aplicar en muchas áreas.En la aplicación de fibra al escritorio (FTTD), GPON se distribuye a través de conectores de fibra óptica simplex monomodo y un divisor óptico pasivo que generalmente utiliza conectores pulidos en ángulo (APC) para proporcionar terminaciones de precisión.Hay cuatro componentes principales en este sistema GPON: el terminal de línea óptica (OLT), los medios de transmisión (cableado y componentes), el divisor de fibra óptica y el terminal de red óptica (ONT).

　　OLT

　　OLT es un dispositivo que sirve como punto final del proveedor de servicios de una red óptica pasiva.Es un dispositivo de agregación de Ethernet activo que generalmente se encuentra en un centro de datos o en la sala de equipos principal.Un OLT convierte las señales ópticas que se transmiten a través de fibra en señales eléctricas y las presenta a un conmutador Ethernet central.La OLT reemplaza múltiples conmutadores de capa 2 en los puntos de distribución.La señal de distribución OLT se conecta con cableado troncal o cableado horizontal a través de divisores ópticos, que se conectan al terminal de la red óptica en cada salida del área de trabajo.

　　Medios de transmisión

　　GPON transmite señales a través de la infraestructura de cableado físico pasivo.Los medios de transmisión incluyen cobre, cables de conexión de fibra óptica, gabinetes, paneles adaptadores, conectores, divisores y otros materiales.Todos estos componentes de los medios de transmisión deben tenerse en cuenta en el presupuesto de pérdida de canal para obtener un mejor rendimiento del sistema.

　　Divisor de fibra óptica

　　El divisor de fibra óptica, también conocido como divisor de haz, es un dispositivo de distribución de energía óptica de guía de ondas integrado.Con este divisor de fibra óptica, se pueden dar servicio a varios dispositivos desde una sola fibra.Es uno de los dispositivos pasivos más importantes de la red de fibra óptica.Es especialmente útil en GPON, EPON y FTTx, etc. PON normalmente conecta una sola fibra desde una OLT a múltiples ONU.La conectividad entre OLT y ONU se logra mediante el uso de divisores de fibra óptica.El número de salidas en el divisor determina el número de divisiones.Las proporciones de división suelen contener 1:4, 1:8, 1:16, 1:32 y 1:64.La pérdida de inserción de un divisor óptico típico de 1x32 oscila entre 17 dB y 18 dB.El divisor de fibra óptica incluye un divisor cónico bicónico fusionado (FBT) y divisores de circuito de onda de luz plano (PLC).

　　ONT

　　ONT, también llamado módem, se conecta al punto de terminación (TP) con un cable de fibra óptica y se conecta a su enrutador mediante un cable LAN/Ethernet.Convierte las señales ópticas en señales eléctricas para enviarlas al dispositivo final.ONT siempre tiene múltiples puertos Ethernet para la conexión a servicios IP como CPU, teléfonos, puntos de acceso inalámbrico y otros componentes de video.

　　Presupuesto de pérdidas de GPON

　　PON normalmente se compone de OLT y ONU y otros medios de transmisión óptica, como cables y conectores de fibra, que se han señalado anteriormente.La pérdida de enlace puede ser causada por estos componentes (cable, conectores, cables de conexión, empalmes, acopladores y divisores).La pérdida de enlace es muy importante en el diseño de una red de acceso óptico.El presupuesto del enlace se muestra en la siguiente tabla.Este presupuesto cubre todos los componentes ópticos entre OLT y ONU.
