Ikhtisar Teknologi GPON

　　Teknologi jaringan optik pasif (PON) sudah tersedia pada pertengahan tahun 90an.Sejak perkembangan jaringan yang sangat besar, berbagai standar telah ditetapkan dan dimatangkan.PON berkembang dari yang pertama ATM PON (APON) kemudian berkembang menjadi PON Broadband (BPON) yang kompatibel dengan APON.Belakangan, munculnya Ethernet PON (EPON) dan Gigabit PON (GPON) membawa peningkatan besar dalam jarak transmisi data dan bandwidth.Tutorial ini akan memperkenalkan tentang teknologi GPON.

　　Komponen GPON

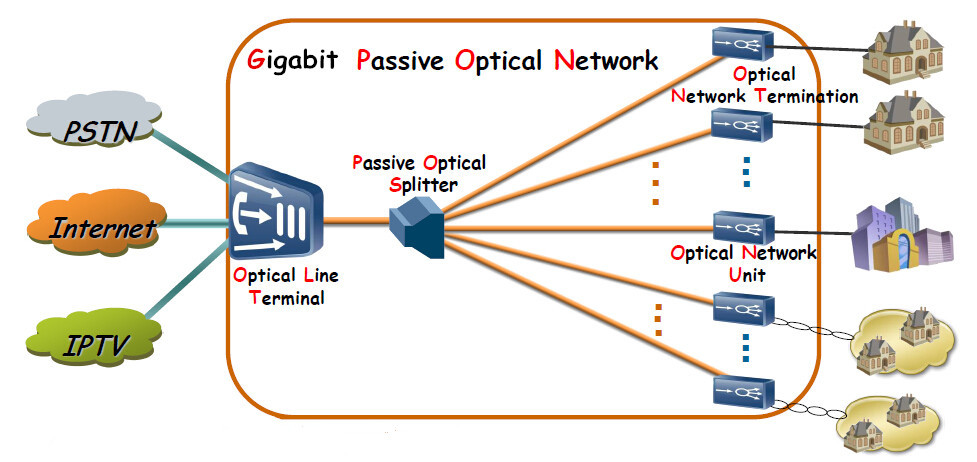

　　GPON ditentukan oleh seri rekomendasi ITU-T G.984.GPON mewakili peningkatan bandwidth dibandingkan dengan APON dan BPON.GPON dapat diterapkan di banyak bidang.Dalam aplikasi fiber to the desktop (FTTD), GPON didistribusikan melalui mode tunggal, konektor serat optik simpleks, dan pembagi optik pasif yang biasanya menggunakan konektor poles miring (APC) untuk memberikan terminasi yang presisi.Ada empat komponen utama dalam sistem GPON ini: terminal jalur optik (OLT), media transmisi (kabel dan komponen), pemisah serat optik, dan terminal jaringan optik (ONT).

　　OLT

　　OLT adalah perangkat yang berfungsi sebagai titik akhir penyedia layanan jaringan optik pasif.Ini adalah perangkat agregasi Ethernet aktif yang biasanya terletak di pusat data atau ruang peralatan utama.OLT mengubah sinyal optik yang ditransmisikan melalui serat menjadi sinyal listrik dan menyajikannya ke saklar Ethernet inti.OLT menggantikan beberapa switch layer 2 di titik distribusi.Sinyal pendistribusian OLT dihubungkan dengan kabel backbone atau kabel horizontal melalui splitter optik, yang dihubungkan ke terminal jaringan optik di setiap outlet area kerja.

　　Media Transmisi

　　GPON mentransmisikan sinyal melalui infrastruktur kabel fisik yang pasif.Media transmisi meliputi tembaga, kabel patch serat optik, penutup, panel adaptor, konektor, splitter dan bahan lainnya.Semua komponen media transmisi ini harus diperhitungkan dalam anggaran kehilangan saluran untuk mendapatkan kinerja sistem yang lebih baik.

　　Pemisah Serat Optik

　　Pemisah serat optik, juga dikenal sebagai beam splitter, adalah perangkat distribusi daya optik pandu gelombang terintegrasi.Dengan pemisah serat optik ini, beberapa perangkat dapat dilayani dari satu serat.Ini adalah salah satu perangkat pasif terpenting dalam jaringan serat optik.Ini sangat berguna dalam GPON, EPON dan FTTx, dll. PON biasanya menghubungkan satu serat dari OLT ke beberapa ONU.Konektivitas antara OLT dan ONU dicapai dengan menggunakan pemisah serat optik.Jumlah keluaran pada splitter menentukan jumlah pemisahan.Rasio pemisahan sering kali berisi 1:4, 1:8, 1:16, 1:32, dan 1:64.Kehilangan penyisipan pembagi optik 1x32 tipikal berkisar antara 17 dB hingga 18 dB.Pemisah serat optik mencakup pembagi leburan biconical taper (FBT) dan pembagi sirkuit gelombang cahaya planar (PLC).

　　ONT

　　ONT, juga disebut modem, terhubung ke titik terminasi (TP) dengan kabel serat optik, dan terhubung ke router Anda melalui kabel LAN/Ethernet.Ini mengubah sinyal optik menjadi sinyal listrik untuk dikirim ke perangkat akhir.ONT selalu memiliki beberapa port Ethernet untuk koneksi ke layanan IP seperti CPU, telepon, titik akses nirkabel, dan komponen video lainnya.

　　Anggaran Kerugian GPON

　　PON biasanya terdiri dari OLT dan ONU serta media transmisi optik lainnya seperti kabel fiber dan konektor yang telah disebutkan sebelumnya.Hilangnya link dapat disebabkan oleh komponen-komponen ini (kabel, konektor, kabel patch, sambungan, coupler, dan splitter).Kehilangan link sangat penting dalam merancang jaringan akses optik.Link budgetnya ditunjukkan pada tabel berikut.Anggaran ini mencakup semua komponen optik antara OLT dan ONU.
