Présentation de la technologie GPON

　　La technologie des réseaux optiques passifs (PON) était disponible au milieu des années 90.Depuis le développement considérable du réseau, diverses normes ont été établies et mûries.PON s'est développé à partir du premier ATM PON (APON) puis a évolué vers Broadband PON (BPON) qui est compatible avec APON.Plus tard, les réseaux Ethernet PON (EPON) et Gigabit PON (GPON) apportent une grande amélioration de la distance de transmission des données et de la bande passante.Ce tutoriel présentera la technologie GPON.

　　Composants GPON

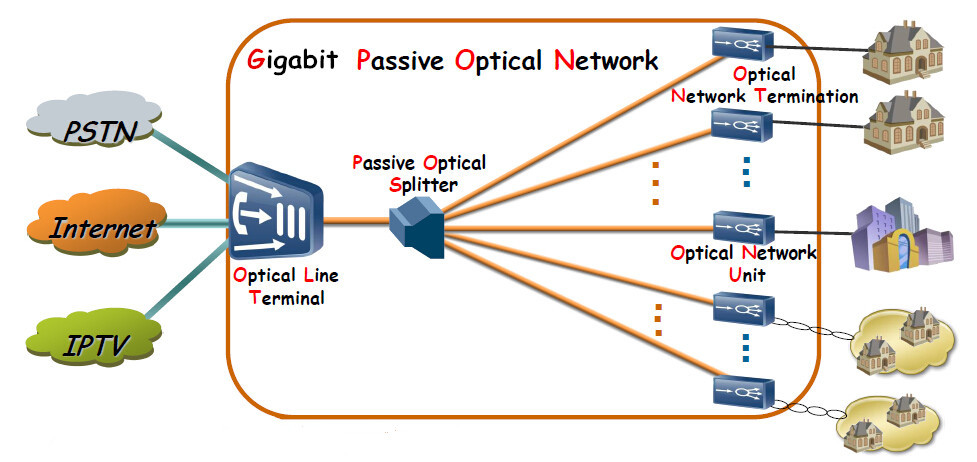

　　GPON est défini par la série de recommandations ITU-T G.984.GPON représente une augmentation de la bande passante par rapport à APON et BPON.GPON peut être appliqué dans de nombreux domaines.Dans l'application fibre jusqu'au bureau (FTTD), GPON est distribué via des connecteurs de fibre optique simplex monomodes et un séparateur optique passif utilisant généralement des connecteurs polis coudés (APC) pour fournir des terminaisons de précision.Il y a quatre composants principaux dans ce système GPON : le terminal de ligne optique (OLT), le support de transmission (câblage et composants), le séparateur de fibre optique et le terminal de réseau optique (ONT).

　　BTA

　　OLT est un appareil qui sert de point final de fournisseur de services d'un réseau optique passif.Il s'agit d'un périphérique d'agrégation Ethernet actif généralement situé dans un centre de données ou dans la salle d'équipement principale.Un OLT convertit les signaux optiques transmis sur fibre en signaux électriques et les présente à un commutateur Ethernet principal.L'OLT remplace plusieurs commutateurs de couche 2 aux points de distribution.Le signal de distribution OLT est connecté au câblage de base ou au câblage horizontal via des séparateurs optiques, qui sont connectés au terminal du réseau optique à chaque sortie de la zone de travail.

　　Transmission de médias

　　GPON transmet les signaux via l'infrastructure de câblage physique passive.Les supports de transmission comprennent le cuivre, les cordons de brassage à fibre optique, les boîtiers, les panneaux adaptateurs, les connecteurs, les répartiteurs et d'autres matériaux.Tous ces composants de support de transmission doivent être pris en compte dans le budget de perte de canal pour obtenir de meilleures performances du système.

　　Séparateur de fibre optique

　　Le séparateur de fibre optique, également connu sous le nom de séparateur de faisceau, est un dispositif de distribution de puissance optique à guide d'ondes intégré.Avec ce répartiteur de fibre optique, plusieurs appareils peuvent être desservis à partir d'une seule fibre.C'est l'un des dispositifs passifs les plus importants du réseau de fibre optique.C'est particulièrement utile dans GPON, EPON et FTTx, etc. PON connecte généralement une seule fibre d'un OLT à plusieurs ONU.La connectivité entre l'OLT et les ONU est réalisée à l'aide de séparateurs à fibre optique.Le nombre de sorties dans le répartiteur détermine le nombre de divisions.Les ratios de division contiennent souvent 1:4, 1:8, 1:16, 1:32 et 1:64.La perte d'insertion d'un séparateur optique 1x32 typique varie de 17 dB à 18 dB.Le séparateur de fibre optique comprend un séparateur conique biconique fusionné (FBT) et des séparateurs de circuit d'onde lumineuse planaire (PLC).

　　ONTARIO

　　ONT, également appelé modem, se connecte au point de terminaison (TP) avec un câble à fibre optique, et se connecte à votre routeur via un câble LAN/Ethernet.Il convertit les signaux optiques en signaux électriques à transmettre au périphérique final.ONT dispose toujours de plusieurs ports Ethernet pour la connexion aux services IP tels que les processeurs, les téléphones, les points d'accès sans fil et d'autres composants vidéo.

　　Budget de perte GPON

　　PON est généralement composé d'OLT et d'ONU et d'autres supports de transmission optique tels que des câbles à fibre optique et des connecteurs qui ont été signalés précédemment.La perte de liaison peut être causée par ces composants (câbles, connecteurs, cordons de brassage, épissures, coupleurs et séparateurs).La perte de liaison est très importante dans la conception d’un réseau d’accès optique.Le budget de liaison est présenté dans le tableau suivant.Ce budget couvre tous les composants optiques entre OLT et ONU.
