Pengenalan dan Komponen PON

Jaringan optik aktif (AON) dan jaringan optik pasif (PON) adalah dua sistem utama yang memungkinkan koneksi broadband FTTH.dengan solusi hemat biaya, PON umum terjadi di sebagian besar penerapan FTTH, termasuk OLT,ONT,ONU, dan ODN.

Ada dua standar PON utama saat ini: Gigabit Passive Optical Network (GPON) dan Ethernet Passive Optical Network (EPON).Dalam sistem Gigabit Ethernet Passive Optical Network (GEPON), terdapat terminal jalur optik (OLT) di kantor pusat penyedia layanan dan sejumlah unit jaringan optik (ONU) atau terminal jaringan optik (ONT) di dekat pengguna akhir, serta sebagai pembagi optik (SPL).Selain itu, jaringan distribusi optik (ODN) juga digunakan selama transmisi antara OLT dan ONU/ONT.

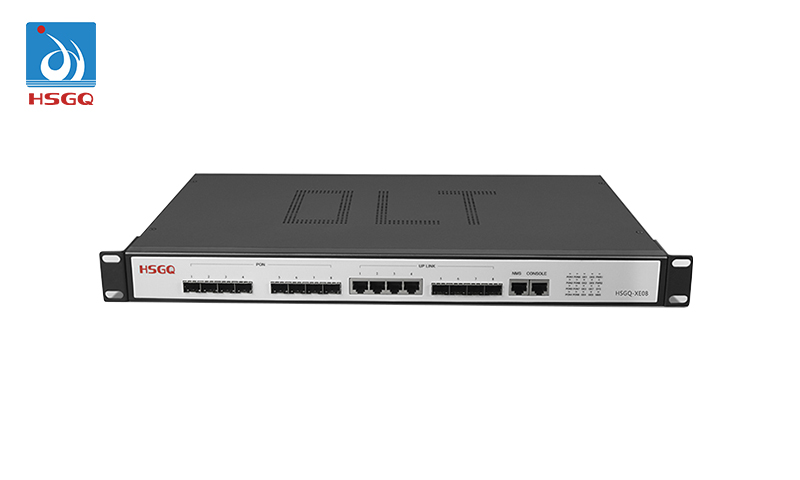

OLT adalah titik awal untuk jaringan optik pasif, yang terhubung ke saklar inti melalui kabel Ethernet.OLT digunakan untuk mengubah, membingkai, dan mengirimkan sinyal untuk jaringan PON dan untuk mengoordinasikan multiplexing terminal jaringan optik untuk transmisi upstream bersama. OLT memiliki dua arah float: upstream (mendistribusikan berbagai jenis lalu lintas data dan suara dari pengguna) dan downstream (mendapatkan lalu lintas data, suara, dan video dari jaringan metro atau dari jaringan jarak jauh dan mengirimkannya ke semua modul ONT di ODN.) Jarak maksimum yang didukung untuk transmisi melalui ODN adalah 20 km.

ONU mengubah sinyal optik menjadi sinyal listrik.Sinyal listrik ini kemudian dikirim ke masing-masing pelanggan.Secara umum, terdapat jarak atau jaringan akses lain antara ONU dan lokasi pengguna akhir.Selain itu, ONU dapat mengirim, mengumpulkan, dan menyiapkan berbagai jenis data yang berasal dari pelanggan dan mengirimkannya ke hulu ke OLT.Grooming adalah proses yang mengoptimalkan dan mengatur ulang aliran data untuk memastikan pengiriman yang efisien.OLT mendukung alokasi bandwidth yang memungkinkan kelancaran pengiriman data ke OLT, yang biasanya tiba secara tiba-tiba dari pelanggan.ONU dapat dihubungkan dengan berbagai metode dan jenis kabel, seperti kabel tembaga twisted-pair, kabel koaksial, serat optik, atau melalui Wi-Fi.

Terminal jaringan optik (ONT) pada dasarnya sama dengan ONU.ONT adalah istilah ITU-T, dan ONU adalah istilah IEEE.Milik standar yang berbeda, keduanya merujuk pada peralatan sisi pengguna dalam sistem GEPON.Dalam praktiknya, terdapat sedikit perbedaan antara ONT dan ONU menurut lokasinya.

ODN, merupakan bagian integral dari sistem PON, menyediakan media transmisi optik untuk koneksi fisik ONU ke OLT dengan jangkauan 20 km atau lebih jauh.Di dalam ODN, kabel serat optik, konektor serat, pemisah optik pasif, dan komponen tambahan berkolaborasi satu sama lain.ODN memiliki lima segmen termasuk serat pengumpan, titik distribusi optik, serat distribusi, titik akses optik, dan serat drop.Serat pengumpan dimulai dari bingkai distribusi optik (ODF) dan berakhir pada titik distribusi optik untuk jangkauan jarak jauh.Serat distribusi dari titik distribusi optik ke titik akses optik mendistribusikan serat optik ke area di sampingnya.Drop fiber menghubungkan titik akses optik ke ONT, sehingga mencapai drop serat optik ke pengguna.Kualitas ODN secara langsung mempengaruhi kinerja, keandalan, dan skalabilitas sistem PON.
