Introdução e componentes do PON

Redes ópticas ativas (AON) e redes ópticas passivas (PON) são os dois principais sistemas que tornam possíveis conexões de banda larga FTTH.com soluções econômicas, PON são comuns na maioria das implantações de FTTH, incluindo OLT, ONT, ONU e ODN.

Existem dois principais padrões PON atuais: Rede Óptica Passiva Gigabit (GPON) e Rede Óptica Passiva Ethernet (EPON).Em um sistema Gigabit Ethernet Passive Optical Network (GEPON), há um terminal de linha óptica (OLT) no escritório central do provedor de serviços e uma série de unidades de rede óptica (ONUs) ou terminais de rede óptica (ONTs) próximos aos usuários finais, também como o divisor óptico (SPL).Além disso, a rede de distribuição óptica (ODN) também é utilizada durante a transmissão entre OLT e ONU/ONT.

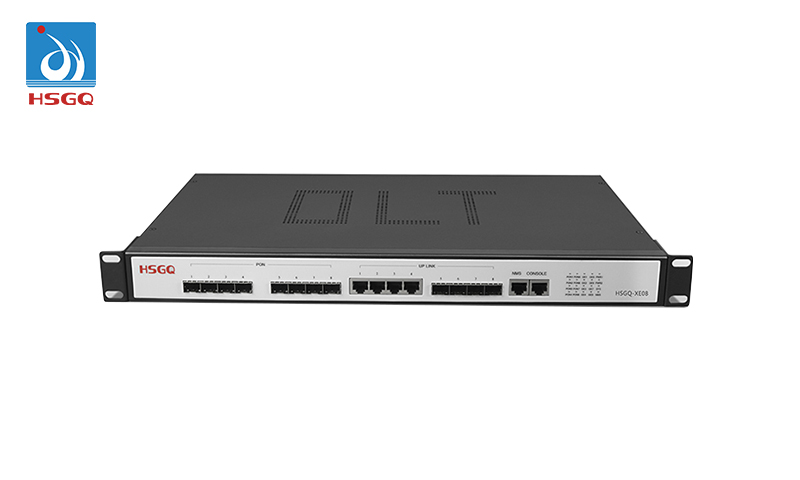

OLT é o ponto de partida para a rede óptica passiva, que é conectada a um switch central por meio de cabos Ethernet.OLT é usado para converter, enquadrar e transmitir sinais para a rede PON e para coordenar a multiplexação dos terminais da rede óptica para a transmissão upstream compartilhada. OLT tem duas direções flutuantes: upstream (distribuindo diferentes tipos de tráfego de dados e voz dos usuários) e downstream (obter tráfego de dados, voz e vídeo da rede metropolitana ou de uma rede de longa distância e enviá-lo para todos os módulos ONT no ODN). A distância máxima suportada para transmissão através do ODN é de 20 km.

ONU converte sinais ópticos em sinais elétricos.Esses sinais elétricos são então enviados para assinantes individuais.Em geral, existe uma distância ou outra rede de acesso entre a ONU e as instalações do utilizador final.Além disso, a ONU pode enviar, agregar e preparar diferentes tipos de dados provenientes do cliente e enviá-los upstream para o OLT.Grooming é o processo que otimiza e reorganiza o fluxo de dados para garantir uma entrega eficiente.OLT suporta alocação de largura de banda que permite fazer uma entrega suave de dados flutuantes para o OLT, que geralmente chega em rajadas do cliente.A ONU pode ser conectada por vários métodos e tipos de cabos, como fio de cobre de par trançado, cabo coaxial, fibra óptica ou através de Wi-Fi.

O terminal de rede óptica (ONT) é essencialmente igual à ONU.ONT é um termo ITU-T e ONU é um termo IEEE.Pertencem a padrões diferentes, ambos se referem ao equipamento do lado do usuário no sistema GEPON.Na prática, existe uma pequena diferença entre ONT e ONU de acordo com sua localização.

ODN, parte integrante do sistema PON, fornece o meio de transmissão óptica para a conexão física das ONUs aos OLTs com alcance de 20 km ou mais.Dentro do ODN, cabos de fibra óptica, conectores de fibra, divisores ópticos passivos e componentes auxiliares colaboram entre si.O ODN tem cinco segmentos, incluindo fibra alimentadora, ponto de distribuição óptica, fibra de distribuição, ponto de acesso óptico e fibra drop.A fibra alimentadora começa no quadro de distribuição óptica (ODF) e termina no ponto de distribuição óptica para cobertura de longa distância.A fibra de distribuição do ponto de distribuição óptico ao ponto de acesso óptico distribui fibras ópticas para áreas adjacentes a ele.A fibra drop conecta o ponto de acesso óptico aos ONTs, proporcionando queda de fibra óptica nos usuários.A qualidade do ODN afeta diretamente o desempenho, a confiabilidade e a escalabilidade do sistema PON.
