Introducción y componentes de PON

Las redes ópticas activas (AON) y las redes ópticas pasivas (PON) son los dos sistemas principales que hacen posibles las conexiones de banda ancha FTTH.Con soluciones rentables, las PON son comunes en la mayoría de las implementaciones de FTTH, que incluyen OLT, ONT, ONU y ODN.

Actualmente existen dos estándares PON principales: red óptica pasiva Gigabit (GPON) y red óptica pasiva Ethernet (EPON).En un sistema de red óptica pasiva Gigabit Ethernet (GEPON), hay un terminal de línea óptica (OLT) en la oficina central del proveedor de servicios y varias unidades de red óptica (ONU) o terminales de red óptica (ONT) cerca de los usuarios finales, así como como divisor óptico (SPL).Además, la red de distribución óptica (ODN) también se utiliza durante la transmisión entre OLT y ONU/ONT.

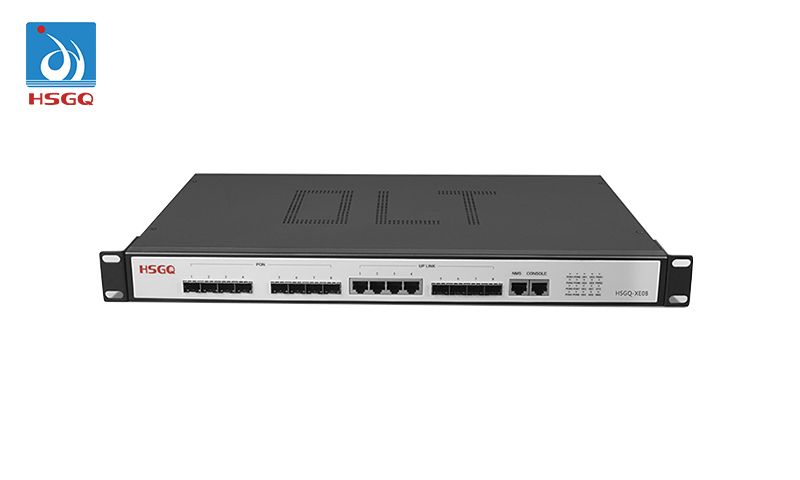

OLT es el punto de partida de la red óptica pasiva, que se conecta a un conmutador central a través de cables Ethernet.OLT se utiliza para convertir, encuadrar y transmitir señales para la red PON y para coordinar la multiplexación de los terminales de la red óptica para la transmisión ascendente compartida. OLT tiene dos direcciones flotantes: ascendente (que distribuye diferentes tipos de tráfico de datos y voz de los usuarios) y aguas abajo (obtener tráfico de datos, voz y video de la red metropolitana o de una red de larga distancia y enviarlo a todos los módulos ONT en la ODN). La distancia máxima admitida para transmitir a través de la ODN es de 20 km.

ONU convierte señales ópticas en señales eléctricas.Estas señales eléctricas se envían luego a suscriptores individuales.En general, existe una distancia u otra red de acceso entre la ONU y las instalaciones del usuario final.Además, la ONU puede enviar, agregar y preparar diferentes tipos de datos provenientes del cliente y enviarlos en sentido ascendente al OLT.La preparación es el proceso que optimiza y reorganiza el flujo de datos para garantizar una entrega eficiente.OLT admite la asignación de ancho de banda que permite realizar una entrega fluida de datos flotantes al OLT, que generalmente llegan en ráfagas desde el cliente.La ONU se puede conectar mediante varios métodos y tipos de cables, como alambre de cobre de par trenzado, cable coaxial, fibra óptica o mediante Wi-Fi.

El terminal de red óptica (ONT) es esencialmente lo mismo que ONU.ONT es un término del ITU-T y ONU es un término del IEEE.Pertenecen a estándares diferentes, ambos se refieren al equipo del lado del usuario en el sistema GEPON.En la práctica, existe una pequeña diferencia entre ONT y ONU según su ubicación.

ODN, una parte integral del sistema PON, proporciona el medio de transmisión óptica para la conexión física de las ONU a las OLT con un alcance de 20 km o más.Dentro de la ODN, los cables de fibra óptica, los conectores de fibra, los divisores ópticos pasivos y los componentes auxiliares colaboran entre sí.La ODN tiene cinco segmentos que incluyen fibra alimentadora, punto de distribución óptica, fibra de distribución, punto de acceso óptico y fibra de bajada.La fibra alimentadora comienza desde el marco de distribución óptica (ODF) y termina en el punto de distribución óptica para cobertura de larga distancia.La fibra de distribución desde el punto de distribución óptica hasta el punto de acceso óptico distribuye fibras ópticas para áreas a lo largo de él.Drop Fiber conecta el punto de acceso óptico a las ONT, logrando el drop de fibra óptica hasta los usuarios.La calidad de ODN afecta directamente el rendimiento, la confiabilidad y la escalabilidad del sistema PON.
