Introduction et composants de PON

Les réseaux optiques actifs (AON) et les réseaux optiques passifs (PON) sont les deux principaux systèmes qui rendent possibles les connexions haut débit FTTH.avec des solutions rentables, les PON sont courants dans la majorité des déploiements FTTH, notamment OLT, ONT, ONU et ODN.

Il existe actuellement deux principales normes PON : le réseau optique passif Gigabit (GPON) et le réseau optique passif Ethernet (EPON).Dans un système de réseau optique passif Gigabit Ethernet (GEPON), il existe un terminal de ligne optique (OLT) au niveau du bureau central du fournisseur de services et un certain nombre d'unités de réseau optique (ONU) ou de terminaux de réseau optique (ONT) à proximité des utilisateurs finaux. comme séparateur optique (SPL).De plus, le réseau de distribution optique (ODN) est également utilisé lors de la transmission entre OLT et ONU/ONT.

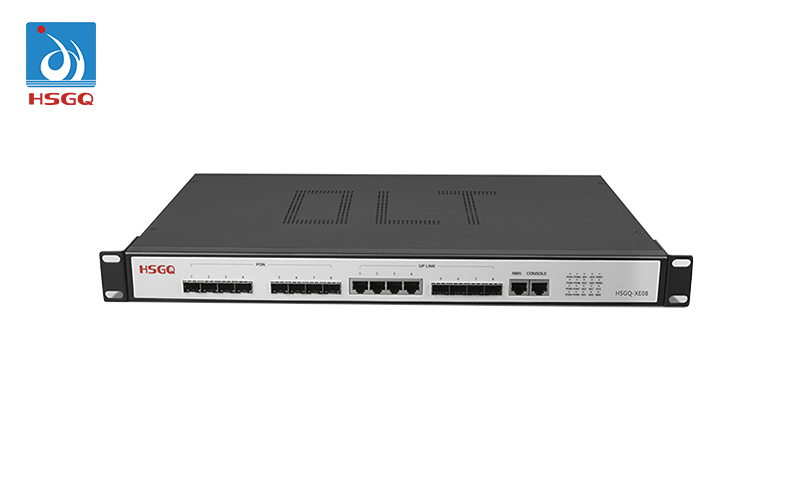

OLT est le point de départ du réseau optique passif, qui est connecté à un commutateur central via des câbles Ethernet.OLT est utilisé pour convertir, encadrer et transmettre des signaux pour le réseau PON et pour coordonner le multiplexage des terminaux du réseau optique pour la transmission partagée en amont. OLT a deux directions flottantes : en amont (distribuant différents types de trafic de données et de voix des utilisateurs) et en aval (obtenir le trafic de données, de voix et de vidéo du réseau métropolitain ou d'un réseau longue distance et l'envoyer à tous les modules ONT de l'ODN.) La distance maximale prise en charge pour la transmission sur l'ODN est de 20 km.

ONU convertit les signaux optiques en signaux électriques.Ces signaux électriques sont ensuite envoyés aux abonnés individuels.En général, il existe un réseau d'accès à distance ou autre entre l'ONU et les locaux de l'utilisateur final.De plus, l'ONU peut envoyer, regrouper et préparer différents types de données provenant du client et les envoyer en amont à l'OLT.Le toilettage est le processus qui optimise et réorganise le flux de données pour garantir une livraison efficace.OLT prend en charge l'allocation de bande passante qui permet une livraison fluide des données flottantes à l'OLT, qui arrivent généralement par rafales du client.L'ONU peut être connectée par diverses méthodes et types de câbles, comme un fil de cuivre à paire torsadée, un câble coaxial, une fibre optique ou via Wi-Fi.

Le terminal de réseau optique (ONT) est essentiellement le même que l'ONU.ONT est un terme ITU-T et ONU est un terme IEEE.Appartiennent à des normes différentes, ils font tous deux référence à l'équipement côté utilisateur du système GEPON.En pratique, il existe une petite différence entre ONT et ONU selon leur localisation.

ODN, partie intégrante du système PON, fournit le support de transmission optique pour la connexion physique des ONU aux OLT avec une portée de 20 km ou plus.Au sein de l'ODN, les câbles à fibres optiques, les connecteurs de fibres, les répartiteurs optiques passifs et les composants auxiliaires collaborent les uns avec les autres.L'ODN comprend cinq segments, dont la fibre d'alimentation, le point de distribution optique, la fibre de distribution, le point d'accès optique et la fibre de dérivation.La fibre d'alimentation part du répartiteur optique (ODF) et se termine au point de distribution optique pour une couverture longue distance.La fibre de distribution du point de distribution optique au point d'accès optique distribue les fibres optiques pour les zones adjacentes.La fibre optique connecte le point d'accès optique aux ONT, permettant ainsi une chute de fibre optique jusqu'aux utilisateurs.La qualité ODN affecte directement les performances, la fiabilité et l'évolutivité du système PON.
