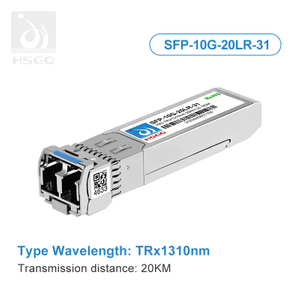

Caractéristiques
● Interface optique série 10 Gbit/s conforme à 802.3ae 10GBASE-LR
● Interface électrique conforme aux spécifications SFF-8431 pour module enfichable amélioré à petit facteur de forme 8,5 et 10 Gigabit'SFP+'
● Émetteur DFB 1270 nm/1330 nm, photo-détecteur PIN
● Interface à 2 fils pour les spécifications de gestion conforme à l'interface de surveillance de diagnostic numérique SFF 8472 pour les émetteurs-récepteurs optiques
● Température du boîtier de fonctionnement : 0 à 70 °C ou -40 à 85 °Cll-boîtier métallique pour des performances EMl supérieures
● Faible consommation d'énergie
● Un micrologiciel avancé permet de stocker les informations de cryptage du système client dans l'émetteur-récepteur.
● Solution SFP+ rentable, permettant des densités de ports plus élevées et une plus grande bande passante
Applications
● Réseaux de stockage à haut débit
● Connexion croisée du cluster d'ordinateurs
● Canalisations de données personnalisées à haut débit
Description générale
● Cet émetteur-récepteur DFB 10 Gigabit SFP+ 1 270 nm/1 330 nm est conçu pour transmettre et recevoir des données optiques sur une fibre optique monomode pour une longueur de liaison de 10 km.
● L'interface électrique du module SFP+ LR est conforme aux spécifications électriques SFI.L'impédance d'entrée de l'émetteur et de sortie du récepteur est différentielle de 100 0 hms.Les lignes de données sont couplées en interne au courant alternatif. Le module fournit une terminaison différentielle et réduit la conversion différentielle en mode commun pour une terminaison de signal de qualité et de faibles EMI. SFI fonctionne généralement sur 200 mm de matériau FR4 amélioré ou jusqu'à environ 150 mm de FR4 standard avec un connecteur.
● L'émetteur convertit les données électriques CML série 10 Gbit/s en données optiques série conformes à la norme 10GBASE-LR. Une désactivation de transmission compatible avec collecteur ouvert (Tx_Dis) est fournie.Un '1' logique ou aucune connexion sur cette broche désactivera la transmission du laser. Un '0' logique sur cette broche assure un fonctionnement normal. L'émetteur dispose d'une boucle de contrôle de puissance automatique interne (APC) pour assurer une optique constante. puissance de sortie malgré les variations de tension d’alimentation et de température.Un défaut de transmission (TFault) compatible avec un collecteur ouvert est fourni. TX_Fault est un contact de sortie de module qui, lorsqu'il est haut, indique que l'émetteur du module a détecté une condition de défaut liée au fonctionnement ou à la sécurité du laser. Le contact de sortie TX_Fault est un drain/collecteur ouvert et doit être tiré vers le Vcc_Host dans l'hôte avec une résistance comprise entre 4,7 et 10 kΩ.TX_Disable est un contact d'entrée de module.Lorsque TX_Disable est déclaré haut ou laissé ouvert, la sortie de l'émetteur du module SFP+ doit être désactivée. Ce contact doit être tiré jusqu'à VccT avec une résistance de 4,7 kΩ à 10 kΩ.
● Le récepteur convertit les données optiques série 10 Gbit/s en données électriques série PECL/CML. Une perte de signal compatible avec un collecteur ouvert est fournie.Rx_LOS lorsqu'il est élevé indique un niveau de signal optique inférieur à celui spécifié dans la norme pertinente.Le contact Rx_LOS est une sortie à drain/collecteur ouvert et doit être tiré jusqu'à Vcc_Host dans l'hôte avec une résistance comprise entre 4,7 et 10 kΩ, ou avec une terminaison active. Le filtrage de l'alimentation est recommandé pour l'émetteur et le récepteur. Le signal Rx_LOS est destiné à indiquer au système dans lequel le SFP+ est installé que la force du signal reçu est inférieure à la plage spécifiée. Une telle indication indique généralement des câbles non installés, des câbles cassés ou un problème désactivé, défaillant ou émetteur hors tension à l’extrémité du câble.
