Top 9 des accessoires de gestion des câbles pour garder les câbles sous contrôle

Les applications de serveurs et de réseaux haute densité d'aujourd'hui nécessitent plusieurs types d'infrastructures capables de monter un mélange d'équipements différents et de prendre en charge la gestion des câbles haute capacité dans une conception efficace et flexible.La gestion des câbles joue donc un rôle important dans le système réseau.L'organisation et la gestion de l'énorme quantité de câbles peuvent avoir un impact sur la fiabilité, l'efficacité et l'adaptabilité de l'ensemble du système réseau.

Qu'il s'agisse d'une armoire réseau, d'une salle de serveurs ou d'un centre de données, il est essentiel d'installer un équipement de câblage et de réseau bien organisé pour gérer les câbles et fils encombrants.Un système de gestion des câbles efficace permet aux câblo-opérateurs et aux administrateurs réseau de gérer les choses de la bonne manière.Une large gamme d’accessoires de gestion des câbles est actuellement disponible sur le marché.Ils constituent un excellent moyen de nettoyer tout le désordre de câbles répandu dans les maisons et les lieux de travail.Les 9 accessoires de gestion des câbles suivants vous aideront à éliminer l'encombrement des câbles.Cela vous évitera de vous sentir malade à chaque fois que vous regarderez vos câbles mal gérés.

1. Attaches de câble

L'attache-câble est également connue sous le nom d'attache-câble, d'attache-câble et d'attache-fil, conçue pour sécuriser rapidement les faisceaux de câbles et les composants du faisceau.Il s'agit d'un type de fixation permettant de maintenir des éléments ensemble, principalement des câbles à fibres optiques et des câbles (ou fils) en cuivre.Les serre-câbles sont des composants simples et bon marché utilisés dans le système de confinement des câbles.Les serre-câbles sont disponibles dans une variété de tailles et de matériaux pour être utilisés dans différentes applications avec des exigences différentes.De plus, il existe différentes options de couleurs pour les serre-câbles.Ces codes couleur aident les utilisateurs à gérer le câblage et à réaliser un dépannage facile.

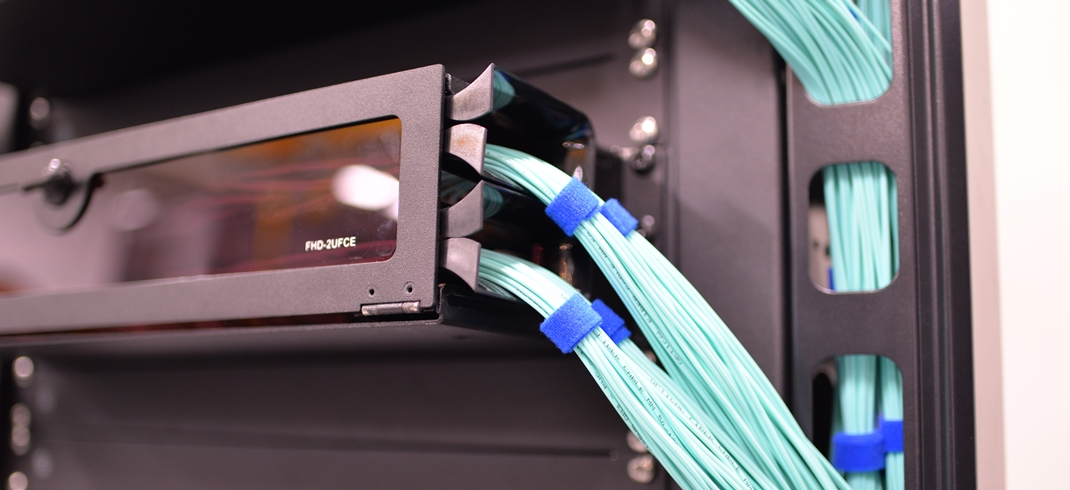

Figure 1 : Application des attaches de câble

Attaches de câble en nylon : Les attaches de câble les plus couramment utilisées sont en nylon.Les attaches en nylon sont connues pour leur légèreté, leur souplesse et leur coût abordable.Bien qu'ils puissent être installés à la main, un pistolet à serre-câbles est nécessaire pour une tension appropriée lors des opérations critiques et recommandé pour réduire la fatigue de l'installateur dans toute application à volume élevé.

Attaches de câble métalliques : les attaches de câble métalliques sont une excellente solution pour les applications dans des environnements plus difficiles ou pour une sécurité supplémentaire pour les applications générales.La plupart des serre-câbles métalliques sont en acier inoxydable, tandis que certains sont en aluminium ou en d'autres métaux.Pour des applications spéciales, telles que la fabrication de produits alimentaires, des attaches magnétiques pour câbles sont disponibles pour éviter qu'ils ne finissent dans l'emballage.

Attaches de câble colorées : Ce type d'attaches de câble est très utile pour regrouper différents groupes ou éléments de câbles afin de pouvoir les distinguer facilement.Il est très rapide de voir quels câbles sont destinés à un emplacement particulier ou utilisés dans un faisceau plus important.Les attaches de câble colorées sont l'option privilégiée à tout moment lorsqu'il est nécessaire de distinguer les attaches pour les applications de regroupement de câbles et de fils.

Attaches de marqueur d'identification : les attaches de marqueur d'identification offrent la même résistance et la même durabilité que les attaches de câble standard, mais avec une zone d'étiquetage rectangulaire sur la tête.Cela permet aux utilisateurs d'étiqueter et d'identifier leurs câbles et fils tout en les fixant en place.Ces serre-câbles sont faciles à utiliser et se verrouillent rapidement et en toute sécurité autour des faisceaux de fils, des câbles, des cordes, etc.

Attaches de câble à œillets : également connu sous le nom d'attache de câble à vis, l'attache de câble à œillet a une tête spécialement moulée afin que l'attache de câble puisse être fixée à n'importe quelle surface avec une vis, ou l'attache de câble peut être fixée et une étiquette attachée à la tête. de la cravate pour identification.Normalement, l'attache à œillet est utilisée lorsqu'un câble ou un petit tuyau doit être acheminé le long d'une surface et fixé en place, l'œillet simple rend la tâche de fixation rapide et facile.

Attaches de câble amovibles : ce type d'attaches de câble est conçu pour être facilement retiré et réutilisé.Ils sont dotés d'un petit loquet en nylon fixé à la tête qui peut être libéré pour empêcher les dents de mordre la tête.Cela permet de défaire le serre-câble.Les attaches de câble amovibles sont utilisées pour les prototypes où des fils seront ajoutés ou lorsqu'une attache est nécessaire pour une application temporaire.Ils sont idéaux pour les câbles fréquemment utilisés qui doivent être facilement accessibles.

Attaches de câble non libérables : les attaches de câble non libérables sont conçues pour des applications plus permanentes par rapport aux versions libérables.Cependant, les serre-câbles non amovibles sont moins chers et plus résistants à la falsification.

Attaches de câble en perles : les attaches de câble en perles ont un design perlé unique qui leur permet d'être libérées et réutilisables.

Attaches de câble de style échelle : les attaches de câble de style échelle sont idéales pour les applications de regroupement intermédiaire et de vente au détail.

Attaches de câble à entrée parallèle : les attaches de câble à entrée parallèle sont dotées de têtes inviolables et à profil bas.

Attaches de câble détachables : les attaches de câble détachables ont une conception à dégagement rapide et ne nécessitent aucun outil de coupe.

2. Barres de laçage des câbles

Les barres de laçage de câbles horizontales sont également appelées barres de laçage ou barres anti-traction.Ils sont généralement utilisés pour être montés sur des racks EIA 19' standard, réduisant ainsi la tension sur les câbles horizontaux connectés à un panneau de brassage ou à un périphérique. En général, il existe six types de barres de laçage de câbles. Chacune est conçue pour un environnement de câblage spécifique. Grâce aux descriptions ci-dessous, vous pourrez savoir laquelle est la solution idéale pour votre application.

Figure 2 : Application de la barre de laçage des câbles

Barres de laçage rondes : Les barres de laçage rondes sont utilisées pour des câbles individuels ou une petite quantité de câbles horizontaux.La tige a des extrémités aplaties et son diamètre est de 1/4 de pouce.

Barres de laçage rondes avec décalage : lors du laçage de petits faisceaux ou de câbles individuels à l'arrière de l'équipement, des panneaux de brassage et d'autres composants, des barres de laçage rondes avec décalage sont utilisées pour soulager la tension des câbles au niveau des connexions.Un décalage approprié doit être sélectionné en fonction de la distance entre l'arrière de l'équipement et le rail du rack.

Barres de laçage carrées : Les barres de lacer carrées conviennent au routage des câbles à l’arrière de l’équipement.Ils sont également utilisés pour le laçage de câbles verticaux ou horizontaux.De même, ils sont toujours conçus avec une tige de 1/4' de diamètre et des extrémités aplaties.

Barres de laçage en forme de L : Les barres de laçage en forme de L sont beaucoup plus solides et fournissent des points de laçage fixes.Plus de câbles peuvent être supportés par ce type de barre.Vous devez également tenir compte de la distance entre l'arrière de l'équipement et le rail du rack pour le choix du décalage.

Barres de laçage courbées à 90 degrés : les barres de laçage courbées à 90 degrés sont spéciales pour la courbure à 90 degrés qui fournit un support sur toute la largeur.Ils peuvent également être utilisés pour dégager les composants qui dépassent le rail arrière du rack.

Panneau de laçage horizontal : les panneaux de laçage horizontaux sont généralement utilisés pour le laçage de grandes quantités de câbles ou de dispositifs de montage.Ils ont de grandes brides, de nombreux points de laçage et plus de surface de montage.

3. Métier à tisser

Le métier à tisser à fils est également appelé tube ondulé, conduit métallique, métier à tisser divisé, métier à tisser alambiqué, tube nervuré et tube flexible.Les métiers à tisser sont parfaits pour organiser les câbles et gérer les cordons en faisceaux à code couleur qui aideront à garder votre équipement électronique en ordre et à prévenir les pannes d'équipement ou les risques d'incendie.Ils sont utilisés dans une large gamme d'applications telles que le câblage électrique des camions, des voitures, des bateaux, ainsi que dans les centres de divertissement à domicile, les jeux vidéo et les ordinateurs personnels et de bureau.Il existe de nombreux types de métiers à tisser utilisés dans la gestion des câbles.Les types courants sont présentés comme suit :

Figure 3 : Application du métier à tisser

Métier à tisser à fils colorés : le métier à tisser à fils colorés est un organisateur de câbles et un protecteur de câbles abordables fabriqués à partir de tubes alambiqués en polyéthylène.Le métier à tisser à fils colorés convient à de nombreuses industries, telles que l'automobile, l'informatique/l'électronique, l'agriculture/l'agriculture, la marine, les véhicules récréatifs, les télécommunications, la construction et les marchés spécialisés.

Métier à tisser à fils chromés : Le métier à tisser à fils chromés est constitué de tubes alambiqués en polyéthylène qui maintiendront des groupes de fils ensemble, offrant une protection contre l'abrasion et l'écrasement.Les couleurs chromées sont liées moléculairement au tube et ne s'écailleront pas, ne s'écailleront pas comme les autres marques.Le métier à tisser à fils fendus chromés convient à une utilisation dans diverses industries, telles que l'automobile, l'informatique/l'électronique, l'agriculture/l'agriculture, la marine, les véhicules récréatifs, la construction et les marchés spécialisés.

Métier à tisser à fils fendus en nylon : le métier à tisser à fils fendus en nylon est un tube alambiqué de qualité automobile qui est léger, flexible, facile à utiliser et offre une excellente protection pour les câbles, les tubes, les tuyaux et les faisceaux de câbles.Sa nature flexible lui permet d'être installé autour de courbes serrées sans que la fente ne s'ouvre.Le métier à tisser à fils fendus en nylon est fabriqué à partir de nylon 6 modifié aux chocs et stabilisé à la chaleur, qui offre une excellente résistance aux températures élevées, ce qui le rend adapté aux moteurs automobiles.

Métier à tisser en fil de polyéthylène ignifuge : Le métier à tisser en fil de polyéthylène ignifuge est la solution idéale pour les applications qui nécessitent une résistance extrême à la chaleur ainsi qu'une protection contre les chocs et l'abrasion.Ce métier à tisser divisé ignifuge auto-extinguible porte le test de flamme UL94 V2, ce qui lui permet d'être utilisé dans des situations où des codes d'inflammabilité stricts doivent être respectés, offrant une excellente protection pour les faisceaux de câbles, les tubes, les tuyaux et les câbles.

Métier à tisser noir non fendu : le métier à tisser noir non fendu est une méthode peu coûteuse pour organiser vos fils et câbles dans un emballage soigné et efficace qui aide à maintenir un environnement de travail organisé et sûr.Il est constitué d'un tube alvéolé en polyéthylène qui offre une protection contre l'abrasion, l'écrasement et la friction.Le métier à tisser à fils noirs non fendus convient à une utilisation dans diverses industries, telles que l'automobile, l'informatique/électronique, l'agriculture/l'agriculture, la marine, les véhicules récréatifs, les télécommunications, la construction et les marchés spécialisés.

4.Supports

Un rack se compose de deux ou quatre rails de montage verticaux et du cadre de support nécessaire pour maintenir les rails en place.Les rails et le cadre sont généralement en acier ou en aluminium pour supporter des centaines, voire des milliers de livres d'équipement.Les rails ont des trous carrés ou ronds qui vous permettent d'y monter des équipements de rack à l'aide de vis.(Dans le cas des trous de montage carrés, les vis se connectent à des écrous à cage amovibles placés aux emplacements requis.) Certains équipements comprennent des rails horizontaux ou des étagères que vous montez dans le rack pour fournir un support supplémentaire.Il existe trois principaux types de racks : les racks à cadre ouvert, les boîtiers de rack et les racks à montage mural.

Racks à cadre ouvert : Les racks à cadre ouvert sont constitués de rails de montage sans côtés ni portes.Ils sont généralement utilisés pour les applications en salle de serveurs et en rack de centre de données qui ne nécessitent pas de sécurité physique ni de contrôle supplémentaire du flux d'air.Une armoire rack à cadre ouvert offre un accès facile et offre beaucoup d'espace ouvert pour la gestion des câbles, ce qui rend cette solution idéale pour les armoires de câblage réseau et les applications de répartiteur avec câblage haute densité.Les racks ouverts comportent deux ou quatre rails de montage (appelés poteaux).Les racks à 2 montants nécessitent généralement moins de profondeur mais supportent moins de poids que les racks à 4 montants.

Boîtiers rack : les boîtiers rack sont dotés de portes avant et arrière amovibles, de panneaux latéraux amovibles et de quatre rails de montage verticaux réglables (poteaux).On les appelle également armoires rack.Les portes avant et arrière sont généralement ventilées pour favoriser une circulation d'air suffisante de l'avant vers l'arrière, à travers tout équipement installé.Les boîtiers rack sont idéaux pour les applications qui nécessitent des équipements plus lourds, des équipements plus chauds et des puissances plus élevées par rack.Étant donné que les portes et les panneaux latéraux se verrouillent, ils assurent également la sécurité physique des équipements au niveau du rack (par opposition au niveau de la pièce).Les boîtiers sont un choix populaire pour les centres de données et les salles de serveurs haute densité.

Support mural : les supports muraux sont conçus pour être fixés au mur, économisant ainsi de l'espace au sol et s'installant dans des zones où d'autres supports ne peuvent pas le faire.Bien qu'il n'offre pas le même niveau de sécurité qu'un rack de serveur entièrement fermé, il offre un niveau de sécurité modéré pour les petits systèmes.Il peut s'agir de racks à cadre ouvert ou d'armoires fermées.Ils sont généralement plus petits que leurs homologues au sol et ne peuvent pas supporter autant de poids.Les armoires peuvent être adaptées aux applications au sol en ajoutant des roulettes.

5. Armoires de serveur

Armoires de serveurs de colocation : Dans une tendance croissante, certains centres de données, appelés centres de colocation, proposent des équipements, de l'espace et de la bande passante qui peuvent être loués.Lorsque vous partagez une armoire de serveur avec un voisin, vous voulez être sûr que vos données sont totalement en sécurité.L'armoire de serveur de colocation est extrêmement utile dans ce domaine.Les armoires de serveur Colo fournissent des compartiments sécurisés et autonomes permettant à plusieurs locataires de partager une seule armoire, de sorte que vous n'avez pas à vous soucier de la falsification – accidentelle ou intentionnelle.

Figure 4 : Armoire de serveur

Armoires de serveurs climatisées : de plus en plus d'entreprises éteignent la climatisation la nuit et le week-end, laissant vos équipements électroniques vulnérables à la surchauffe.Si vous voyez la jauge de température de votre armoire de serveur grimper à des niveaux malsains, une armoire de serveur climatisée peut être faite pour vous.Ces armoires gardent les appareils électroniques sensibles au frais et en sécurité dans n'importe quel environnement utilisant des climatiseurs internes ou externes.

Armoires de serveurs silencieuses et insonorisées : les serveurs ne sont pas seulement chauds, ils sont également bruyants.Et travailler dans une pièce remplie d’équipements bruyants n’est pas seulement irritant.Ça peut être dangereux.Les racks silencieux utilisent de la mousse acoustique ou des systèmes conçus pour réduire le bruit pour réduire ce rugissement à un murmure et dissiper la chaleur excessive produite par les serveurs, les lecteurs de disque et les contrôleurs jusqu'à 7,2 kW.

Racks de serveurs sismiques : les racks de serveurs sismiques sont conçus pour résister aux chocs causés par les tremblements de terre.Qu'il s'agisse de la zone 1 ou de la zone 4, les racks sismiques sont construits pour garantir que votre équipement reste opérationnel pendant un événement sismique.Les armoires NEBS (Network Equipment-Building Systems) sont soumises à des mois de tests rigoureux pour obtenir une certification sismique afin de répondre aux exigences du code du bâtiment EC&M.Les racks typiques sont conçus avec des renforts transversaux supplémentaires.Ces racks sont boulonnés au sol pour éviter tout basculement.

6. Gestionnaire de câbles et conduit de câbles

Les gestionnaires de câbles et les goulottes de câbles sont idéaux pour toutes les situations dans lesquelles le câblage est sujet à la flexion ou à la torsion.Ils sont conçus avec des découpes circulaires sur les côtés pour faciliter les branchements utilisant des conduits rigides et ondulés.Ils ont également été introduits pour les environnements dans lesquels les câbles nécessitent une plus grande protection contre les agents externes (les locaux des ascenseurs en sont un exemple typique).

Figure 5 : Application du gestionnaire de câbles

Plus important encore, le gestionnaire de câbles a généralement différents styles.Le premier est le type avec conduit pour les doigts.Les conduits flexibles pour les doigts peuvent maximiser l'entretien et la protection de l'équipement et des câbles.Les trous sont faciles à passer pour un câblage pratique.Le deuxième type est doté d'anneaux en D et est disponible pour les positions horizontales, verticales ou diagonales dans la gestion des câbles.Le troisième est le gestionnaire de câbles avec des fentes pour brosses.Cette conception unique peut protéger le câble de la plupart des contaminants et augmenter efficacement le flux d'air en même temps.Le dernier style de gestionnaire de câbles est particulièrement utilisé pour les lignes téléphoniques.Il est souvent construit par une base au sein de deux blocs de gestion des câbles 110.

Figure 6 : Différents types de gestionnaires de câbles

7. Anneaux en D de gestion des câbles

Les anneaux verticaux de gestion des câbles vous offrent une solution rentable qui vous permet d'organiser et d'acheminer proprement et efficacement les faisceaux de câbles le long des racks et des murs.Offrant un soulagement de traction pour les câbles connectés, les anneaux verticaux peuvent être fixés à votre rack là où vous en avez besoin pour une solution polyvalente de gestion des câbles.Il n’y a donc aucune limitation de hauteur.Les anneaux en D verticaux de gestion des câbles doivent être d’une seule pièce.Le bras avant du produit doit pouvoir pivoter de quatre-vingt-dix degrés pour permettre l'insertion de faisceaux de câbles entiers.La solution de gestion verticale des câbles composée d'anneaux en D flexibles doit être installée avec deux vis de moins de 0,25 ' de diamètre.

8.Étiquettes et imprimantes de câbles

Les étiquettes et les imprimantes de câbles sont extrêmement importantes pour que vos fils, votre réseau, vos lignes vocales et de données soient organisés et fonctionnent efficacement.Ils vous aideront à identifier rapidement les bonnes lignes vocales lors du dépannage et peuvent être utilisés pour marquer les lignes de données pour les installations et réparations à venir.Ils sont disponibles dans une variété de tailles, de matériaux et de couleurs pour s'adapter à presque toutes les applications de câblage filaire, voix, données et vidéo.Les options de matériaux durables vous aideront à identifier les fils et câbles même dans les environnements les plus difficiles.L'étiquetage des câbles est également disponible pour les racks, les étagères, les barres omnibus de mise à la terre principales des télécommunications, les emplacements coupe-feu, les chemins et le marquage général de la voix et des données dans l'armoire de télécommunications.

9.Étagères de rack/armoire

L'étagère de l'armoire réseau est divisée en étagère fixe et étagère coulissante.Il offre un moyen simple d'organiser efficacement le matériel informatique essentiel à votre mission dans vos racks et armoires de serveurs.Une construction robuste en acier laminé à froid offre une durabilité à long terme et peut supporter jusqu'à 125 livres.Il peut être utilisé dans une armoire réseau 19', soit en montage mural, soit en installation au sol.

Dernières pensées

Dans les réseaux à haute capacité, la gestion et la protection des câbles sont essentielles.Choisir le bon système de gestion des câbles pour acheminer et protéger les câbles est une première étape essentielle pour garantir les performances du réseau à long terme.Les méthodes mentionnées ci-dessus sont plusieurs méthodes courantes de gestion des câbles.Il ne s'agit en aucun cas d'une liste exhaustive, mais vous trouverez peut-être l'une de ces solutions pour améliorer votre situation actuelle en matière de gestion des câbles.
