9 лучших аксессуаров для прокладки кабелей, которые помогут держать кабели под контролем

Сегодняшние серверные и сетевые приложения с высокой плотностью размещения требуют нескольких видов инфраструктур, которые могут монтировать различное оборудование и поддерживать высокопроизводительную прокладку кабелей в эффективной и гибкой конструкции.Таким образом, прокладка кабелей играет важную роль в сетевой системе.Организация и управление огромным количеством кабелей может повлиять на надежность, эффективность и адаптируемость всей сетевой системы.

Будь то сетевой шкаф, серверная комната или центр обработки данных, важно установить хорошо организованную кабельную систему и сетевое оборудование, чтобы избежать беспорядка в кабелях и проводах.Эффективная система управления кабелями позволяет кабельным операторам и сетевым администраторам правильно управлять делами.В настоящее время на рынке доступен широкий спектр аксессуаров для прокладки кабелей.Это отличный способ навести порядок в проводах, разбросанных по домам и на рабочих местах.Следующие 9 аксессуаров для прокладки кабелей помогут вам устранить беспорядок в кабелях.Это избавит вас от плохого самочувствия каждый раз, когда вы смотрите на неправильно эксплуатируемые кабели.

1. Кабельные стяжки

Кабельная стяжка также известна как стяжка-молния, стяжка и проволочная стяжка, которая предназначена для быстрого закрепления пучков проводов и компонентов жгутов.Это тип крепежа для скрепления предметов, в первую очередь оптоволоконных и медных кабелей (или проводов).Кабельные стяжки — это дешевые и простые компоненты, используемые в системе локализации кабеля.Кабельные стяжки доступны в различных размерах и материалах для использования в различных приложениях с различными требованиями.Кроме того, существуют различные цветовые варианты кабельных стяжек.Эти цветовые коды помогают пользователям управлять кабелями и облегчать поиск и устранение неисправностей.

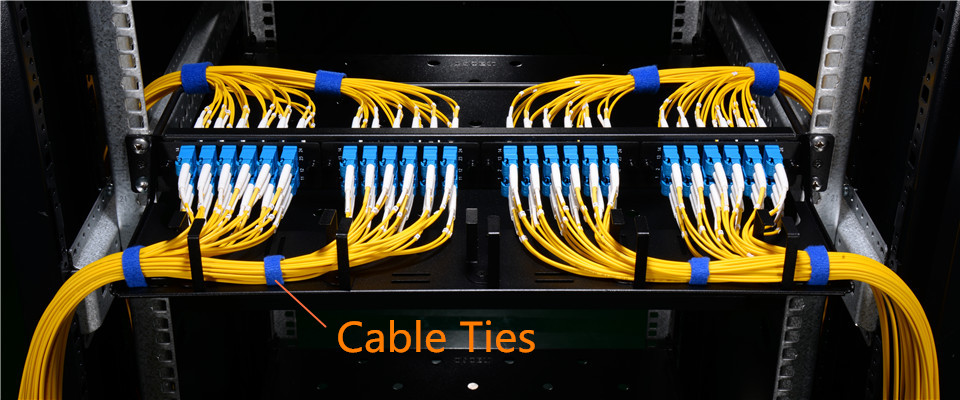

Рисунок 1. Применение кабельных стяжек

Нейлоновые кабельные стяжки. Наиболее часто используемые кабельные стяжки изготавливаются из нейлона.Нейлоновые галстуки известны своим легким весом, гибкостью и доступной стоимостью.Хотя их можно устанавливать вручную, для надлежащего натяжения в критических операциях требуется пистолет для стяжки кабелей, и его рекомендуется использовать для снижения утомляемости установщика при любых больших объемах работ.

Металлические кабельные стяжки. Металлические кабельные стяжки — отличное решение для применения в более суровых условиях или дополнительная безопасность для приложений общего назначения.Большинство металлических кабельных стяжек изготовлены из нержавеющей стали, а некоторые — из алюминия или других металлов.Для особых применений, таких как производство продуктов питания, доступны магнитные стяжки для кабелей, предотвращающие их попадание в упаковку.

Цветные кабельные стяжки. Этот вид кабельных стяжек очень полезен для группировки различных групп кабелей или предметов, чтобы их можно было легко выделить.Очень быстро можно увидеть, какие кабели предназначены для конкретного места или используются в более крупном пучке.Цветные кабельные стяжки являются предпочтительным вариантом в любое время, когда необходимо различать стяжки при связывании кабелей и проводов.

Стяжки с идентификационным маркером: стяжки с идентификационным маркером обладают той же прочностью и долговечностью, что и стандартные кабельные стяжки, но с прямоугольной областью для маркировки на головке.Это позволяет пользователям маркировать и идентифицировать свои кабели и провода, закрепляя их на месте.Эти кабельные стяжки просты в использовании и быстро и надежно фиксируются вокруг пучков проводов, кабелей, веревок и т. д.

Кабельные стяжки с проушиной: также известные как кабельные стяжки с креплением на винты, кабельные стяжки с проушиной имеют специально отформованную головку, поэтому кабельную стяжку можно прикрепить к любой поверхности с помощью винта, или кабельную стяжку можно зафиксировать и прикрепить к головке этикетку. галстука для идентификации.Обычно стяжка с проушиной используется, когда кабель или небольшую трубу необходимо проложить по поверхности и зафиксировать на месте. Простая стяжка с проушиной позволяет быстро и легко выполнить задачу крепления.

Съемные кабельные стяжки. Этот тип кабельных стяжек предназначен для легкого снятия и повторного использования.На голове у них есть небольшой нейлоновый фиксатор, который можно отстегнуть, чтобы зубы не вгрызались в голову.Это позволяет отстегнуть кабельную стяжку.Съемные кабельные стяжки используются в качестве прототипа, к которому будут добавлены провода, или когда стяжка необходима для временного применения.Они идеально подходят для часто используемых кабелей, к которым должен быть обеспечен легкий доступ.

Неразъемные кабельные стяжки: Неразъемные кабельные стяжки предназначены для более постоянного применения по сравнению с разъемными версиями.Однако неразъемные кабельные стяжки дешевле и более устойчивы к взлому.

Кабельные стяжки с бусинами: Кабельные стяжки с бисером имеют уникальную конструкцию с бисером, которая позволяет их снимать и использовать повторно.

Кабельные стяжки лестничного типа: Кабельные стяжки лестничного типа идеально подходят для промежуточного связывания и розничной торговли.

Кабельные стяжки с параллельным вводом: Кабельные стяжки с параллельным вводом оснащены защищенными от несанкционированного доступа и низкопрофильными головками.

Отрывные кабельные стяжки: Отрывные кабельные стяжки имеют быстросъемную конструкцию и не требуют режущих инструментов.

2. Кабельные шнуровки

Горизонтальные планки для шнуровки кабеля также называются планками для шнуровки или планками для снятия натяжения.Обычно они используются для монтажа в стандартные 19-дюймовые стойки EIA, что снижает нагрузку на горизонтальные кабели, подключенные к патч-панели или устройству. В целом существует шесть типов кабельных стяжек. Каждый из них предназначен для конкретной кабельной среды. Из описаний ниже вы сможете узнать, какой из них является идеальным решением для вашего приложения.

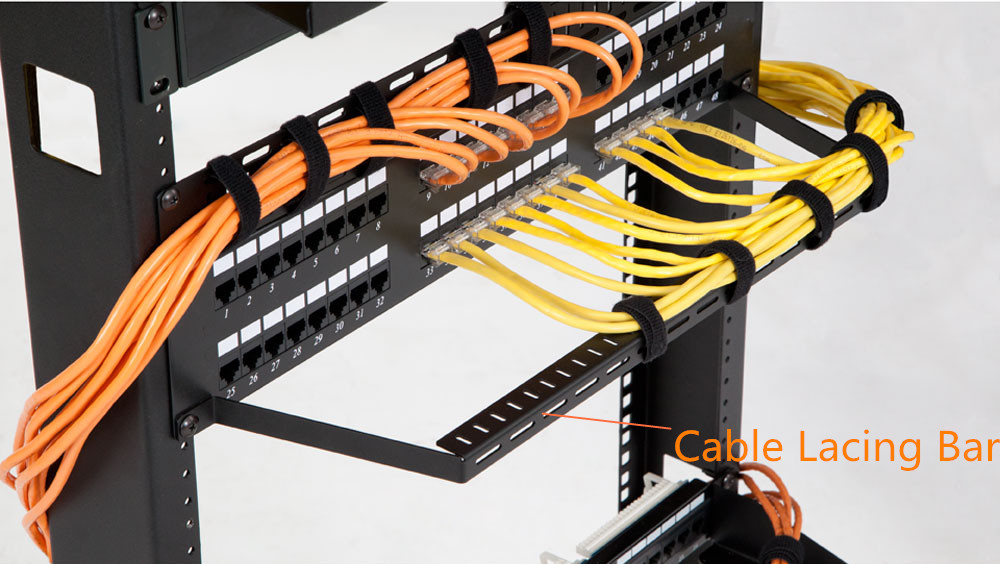

Рисунок 2. Применение планки для шнуровки кабеля

Круглые шнуровки: Круглые шнуровки используются для отдельных или небольшого количества горизонтальных кабелей.Стержень имеет сплющенные концы, а его диаметр составляет 1/4 дюйма.

Круглые перемычки со смещением. При сшивании небольших пучков или отдельных кабелей с задней части оборудования, патч-панелей и других компонентов используются круглые перемычки со смещением для снятия нагрузки на кабели в соединениях.Соответствующее смещение следует выбирать в зависимости от расстояния от задней части оборудования до направляющих стойки.

Квадратные шнуровки: Квадратные шнуровки подходят для прокладки кабеля в задней части оборудования.Они также используются для вертикальной или горизонтальной сшивки кабеля.Точно так же они по-прежнему имеют стержень диаметром 1/4 дюйма и сплющенные концы.

L-образные шнуровки: L-образные шнуровки намного прочнее и обеспечивают фиксированные точки шнуровки.Этот тип стержня может поддерживать больше кабелей.При выборе смещения также следует учитывать расстояние от задней части оборудования до направляющих стойки.

Шнурки с изгибом на 90 градусов: шнуровки с изгибом на 90 градусов специально разработаны для изгиба на 90 градусов и обеспечивают поддержку по всей ширине.Их также можно использовать для обеспечения зазора вокруг компонентов, выходящих за заднюю направляющую стойки.

Горизонтальная панель со шнуровкой. Горизонтальные панели со шнуровкой обычно используются для сшивания большого количества кабелей или монтажных устройств.Они имеют большие фланцы, многочисленные точки шнуровки и большую поверхность для крепления.

3. Проволочный ткацкий станок

Проволочный ткацкий станок также называют гофрированной трубкой, проводным кабелепроводом, разъемным ткацким станком, гофрированным ткацким станком, ребристой трубкой и гибкой трубкой.Жгуты проводов идеально подходят для организации кабелей и шнуров в жгуты с цветовой маркировкой, которые помогут поддерживать ваше электронное оборудование в порядке и предотвратят сбои оборудования или опасность возгорания.Они используются в широком спектре приложений, таких как электропроводка в грузовиках, автомобилях, лодках, а также для использования в домашних развлекательных центрах, видеоиграх, а также домашних и офисных ПК.Для прокладки кабелей используется множество типов проволочных жгутов.Общие типы показаны следующим образом:

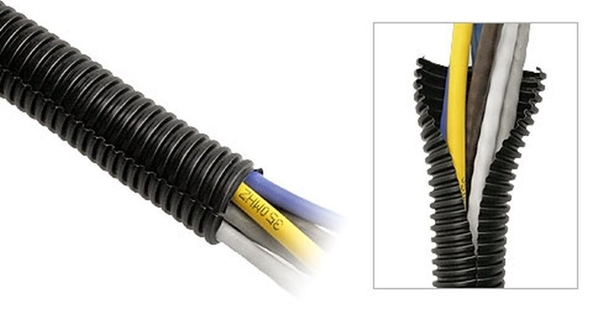

Рисунок 3: Применение проволочного жгута

Жгут из цветной проволоки: Жгут из цветной проволоки — это доступный кабельный органайзер и защита кабеля, изготовленные из гофрированных полиэтиленовых трубок.Жгут из цветной проволоки подходит для использования во многих отраслях промышленности, таких как автомобилестроение, компьютерная/электронная промышленность, ферма/сельское хозяйство, морская промышленность, транспортные средства для отдыха, телекоммуникации, строительство и специализированные рынки.

Жгут из хромированной проволоки: Жгут из хромированной проволоки изготовлен из гофрированной полиэтиленовой трубки, которая удерживает вместе группы проводов, обеспечивая защиту от истирания и раздавливания.Хромированные цвета молекулярно связаны с трубкой и не отслаиваются, не отслаиваются и не отслаиваются, как другие марки.Хромированный жгут из разъемной проволоки подходит для использования в различных отраслях промышленности, таких как автомобильная, компьютерная/электронная, сельскохозяйственная/сельскохозяйственная, морская, транспортные средства для отдыха, строительство и специализированные рынки.

Нейлоновый жгут для разрезной проволоки: Нейлоновый жгут для разрезной проволоки представляет собой гофрированную трубку автомобильного класса, легкую, гибкую, простую в использовании и обеспечивающую отличную защиту кабелей, трубок, шлангов и жгутов проводов.Гибкая природа позволяет устанавливать его на крутых поворотах без открытия прорези.Нейлоновый жгут из разделенной проволоки изготовлен из ударопрочного, термостабилизированного нейлона 6, который обеспечивает превосходную устойчивость к высоким температурам, что делает его пригодным для автомобильных двигателей.

Жгут из огнестойкого полиэтилена. Жгут из огнестойкого полиэтилена является идеальным решением для применений, требующих чрезвычайной термостойкости, а также защиты от ударов и истирания.Этот самозатухающий составной ткацкий станок из огнестойкого материала имеет класс огнестойкости UL94 V2, что позволяет использовать его в ситуациях, когда требуется соблюдение строгих норм воспламеняемости, обеспечивая превосходную защиту жгутов проводов, трубок, шлангов и кабелей.

Черный неразъемный жгут проводов: Черный неразъемный жгут проводов — это недорогой метод организации проводов и кабелей в аккуратную и эффективную упаковку, которая помогает поддерживать организованную и безопасную рабочую среду.Он изготовлен из гофрированной полиэтиленовой трубки, обеспечивающей защиту от истирания, раздавливания и трения.Жгут из черной неразрезной проволоки подходит для использования в различных отраслях промышленности, таких как автомобильная, компьютерная/электронная, сельскохозяйственная/сельскохозяйственная, морская, транспортные средства для отдыха, телекоммуникации, строительство и специализированные рынки.

4. Стойки

Стойка состоит из двух или четырех вертикальных монтажных направляющих и несущей конструкции, необходимой для удержания направляющих на месте.Рельсы и каркас обычно изготавливаются из стали или алюминия и выдерживают сотни или даже тысячи фунтов оборудования.Направляющие имеют квадратные или круглые отверстия, позволяющие крепить к ним стоечное оборудование с помощью винтов.(В случае квадратных монтажных отверстий винты соединяются со съемными закладными гайками, расположенными в необходимых местах.) Некоторое оборудование включает в себя горизонтальные направляющие или полки, которые устанавливаются в стойку для обеспечения дополнительной поддержки.Существует три основных типа стоек: стойки с открытой рамой, стойки с корпусами и стойки для настенного монтажа.

Стойки с открытой рамой. Стойки с открытой рамой состоят из монтажных направляющих без стенок и дверей.Обычно они используются в серверных комнатах и ​​стойках центров обработки данных, где не требуется физическая безопасность и дополнительный контроль воздушного потока.Стойочный шкаф с открытой рамой обеспечивает легкий доступ и предлагает много открытого пространства для прокладки кабелей, что делает это решение идеальным для сетевых коммутационных шкафов и распределительных шкафов с высокой плотностью прокладки кабелей.Открытые стойки имеют две или четыре монтажные направляющие (называемые стойками).Стойки с двумя опорами обычно требуют меньшей глубины, но выдерживают меньший вес, чем стойки с четырьмя опорами.

Стойки: Стойки имеют съемные переднюю и заднюю дверцы, съемные боковые панели и четыре регулируемые вертикальные монтажные направляющие (стойки).Их еще называют шкафами-стойками.Передние и задние двери обычно вентилируются, чтобы обеспечить достаточный поток воздуха спереди назад через любое установленное оборудование.Стойки идеально подходят для приложений, требующих более тяжелого оборудования, более горячего оборудования и более высокой мощности на стойку.Поскольку двери и боковые панели запираются, они также обеспечивают физическую безопасность оборудования на уровне стойки (а не на уровне помещения).Шкафы являются популярным выбором для центров обработки данных и серверных комнат с высокой плотностью размещения.

Стойка для настенного крепления: стойки для настенного крепления предназначены для крепления к стене, что позволяет экономить место на полу и помещается в местах, где другие стойки невозможны.Хотя он не обеспечивает такого же уровня безопасности, который могла бы обеспечить полностью закрытая серверная стойка, он все же обеспечивает умеренный уровень безопасности для небольших систем.Это могут быть открытые стеллажи или закрытые шкафы.Они обычно меньше своих напольных собратьев и не могут выдержать такой большой вес.Шкафы можно адаптировать для установки на полу, добавив ролики.

5. Серверные шкафы

Шкафы для колокейшн-серверов. В настоящее время наблюдается растущая тенденция: некоторые центры обработки данных, известные как колокейшн-центры, предлагают оборудование, пространство и пропускную способность, которые можно арендовать.Когда вы делите серверный шкаф с соседом, вы хотите быть уверены, что ваши данные в полной безопасности.Серверный шкаф колокейшн чрезвычайно полезен в этой области.Серверные шкафы Colo обеспечивают безопасные, автономные отсеки для нескольких арендаторов, которые могут использовать один шкаф, поэтому вам не придется беспокоиться о несанкционированном вмешательстве — случайном или преднамеренном.

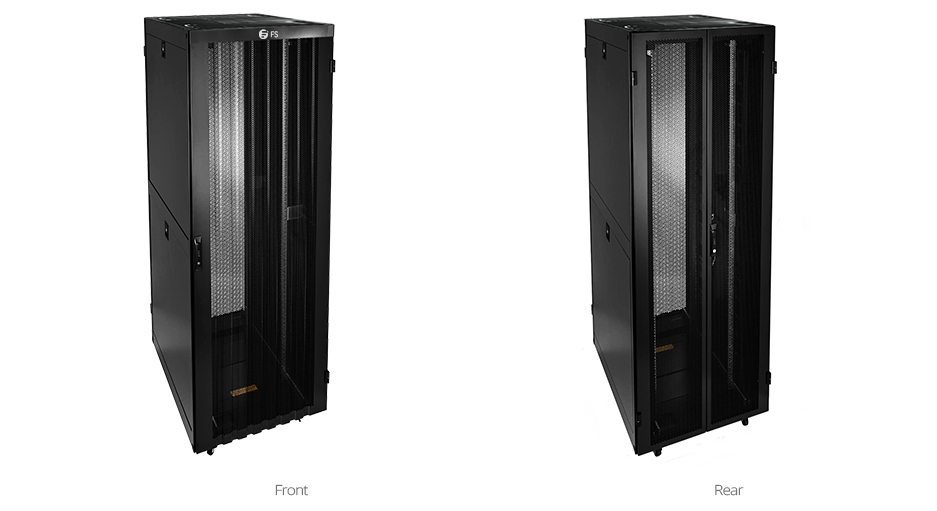

Рисунок 4. Серверный шкаф.

Серверные шкафы с кондиционированием воздуха. Все больше компаний отключают кондиционеры по ночам и выходным, в результате чего ваше электронное оборудование становится уязвимым для перегрева.Если вы наблюдаете, как указатель температуры в вашем серверном шкафу поднимается до нездорового уровня, вам может подойти серверный шкаф с кондиционером.Эти шкафы обеспечивают прохладу и безопасность чувствительной электроники в любой среде с использованием внутренних или внешних кондиционеров.

Тихие и звукоизолированные серверные шкафы. Серверы не только горячие, но и шумные.А работать в комнате, полной шумного оборудования, не только раздражает.Это может быть опасно.В тихих стойках используется акустическая пена или специальные системы шумоподавления, позволяющие снизить шум до шепота и рассеивать чрезмерное тепло, выделяемое серверами, дисководами и контроллерами, на мощность до 7,2 кВт.

Стойки для сейсмических серверов: Стойки для сейсмических серверов спроектированы так, чтобы выдерживать удары от землетрясений.Будь то зона 1 или зона 4, сейсмические стойки созданы для обеспечения работоспособности вашего оборудования во время сейсмических событий.Шкафы NEBS (системы построения сетевого оборудования) проходят месяцы строгих испытаний, чтобы получить сертификат сейсмостойкости и соответствовать требованиям строительных норм EC&M.Типичные стойки имеют дополнительные поперечные распорки.Эти стойки крепятся к полу болтами, чтобы предотвратить опрокидывание.

6. Кабельный органайзер и проводной канал

Кабельные организаторы и кабельные каналы идеально подходят для любой ситуации, в которой проводка подвергается изгибу или кручению.Они имеют круглые вырезы по бокам для облегчения подсоединения ответвлений с использованием жестких и гофрированных кабелепроводов.Они также были введены для сред, в которых кабели требуют большей защиты от внешних воздействий (типичным примером являются лифтовые помещения).

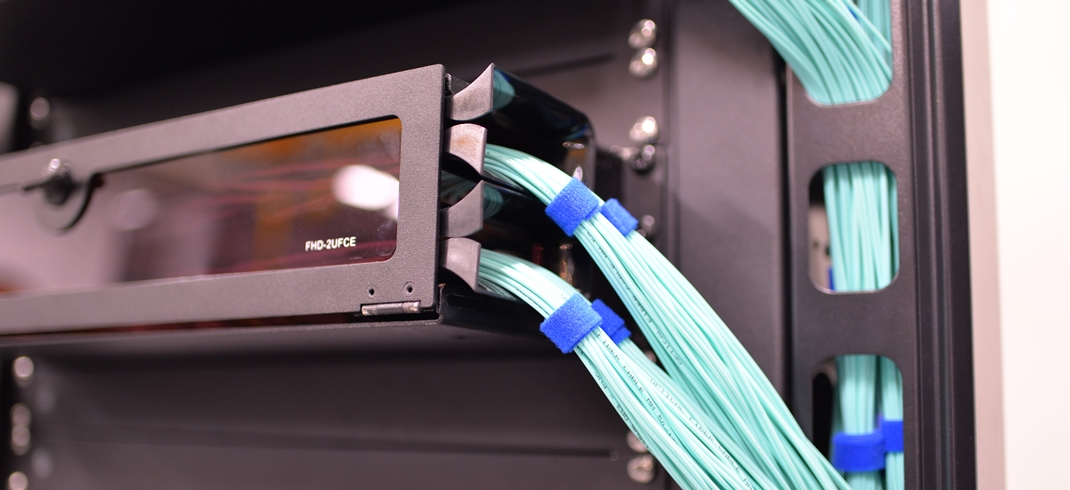

Рисунок 5: Применение Cable Manager

Что еще более важно, кабельный менеджер обычно имеет разные стили.Во-первых, это тип с пальцевым каналом.Гибкие пальцевые каналы обеспечивают максимальный уход и защиту оборудования и кабелей.Отверстия легко проходят для удобной прокладки кабелей.Второй тип имеет D-образные кольца и доступен для горизонтального, вертикального или диагонального положения при прокладке кабеля.Третий — кабельный органайзер с прорезями для щеток.Эта уникальная конструкция может защитить кабель от большинства загрязнений и одновременно эффективно увеличить поток воздуха.Последний стиль кабельного менеджера особенно используется для телефонной линии.Его часто строят на основе двух блоков прокладки кабелей длиной 110 мм.

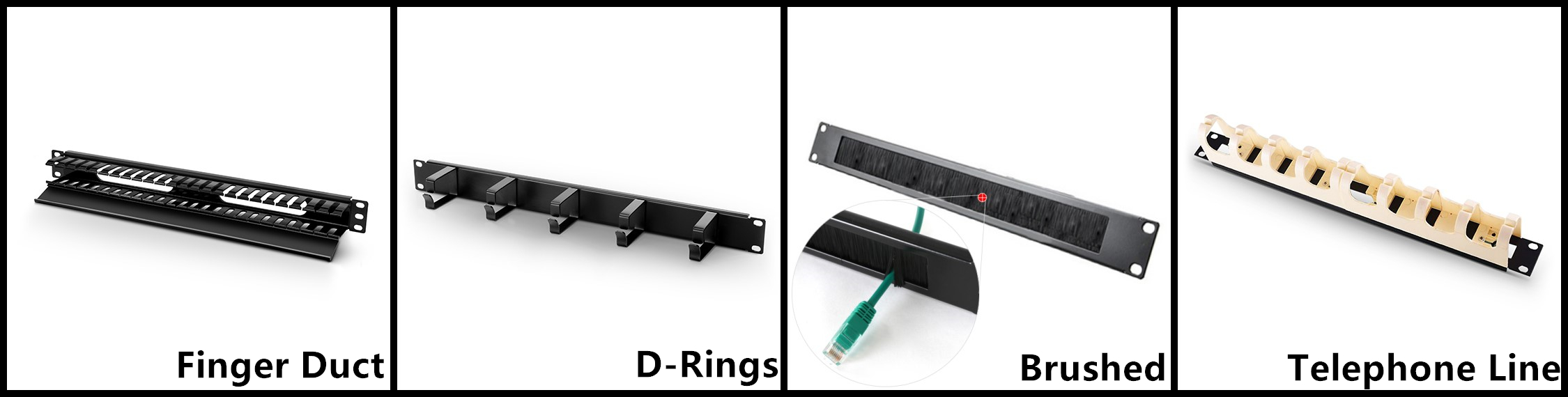

Рисунок 6. Различные типы кабельных организаторов

7. D-образные кольца для прокладки кабелей

Вертикальные кольца для прокладки кабелей представляют собой экономичное решение, позволяющее аккуратно и эффективно организовывать и прокладывать пучки кабелей вдоль стоек и стен.Вертикальные кольца, обеспечивающие разгрузку подключенных кабелей, можно прикрепить к стойке там, где они вам нужны, и получить универсальное решение для прокладки кабелей.Поэтому ограничений по высоте нет.D-образные кольца вертикальной кабельной организации должны быть цельными.Передний рычаг изделия должен поворачиваться на девяносто градусов, чтобы можно было вставлять целые пучки кабелей.Вертикальное решение для прокладки кабеля в виде гибких D-образных колец должно быть установлено с помощью двух винтов диаметром менее 0,25 дюйма.

8. Этикетки для кабелей и принтеры

Этикетки для кабелей и принтеры чрезвычайно важны для поддержания организованности и эффективной работы ваших проводов, сетей, линий передачи голоса и данных.Они помогут вам быстро определить нужные голосовые линии во время устранения неполадок и могут использоваться для обозначения линий данных для предстоящих установок и ремонтов.Они доступны в различных размерах, материалах и цветах и ​​подходят практически для любых проводных, голосовых, информационных и видеокабелей.Варианты прочных материалов помогут вам идентифицировать провода и кабели даже в самых суровых условиях.Маркировка кабелей также доступна для стоек, полок, основных шин заземления телекоммуникаций, мест пожаротушения, дорожек и общей маркировки речи и данных в телекоммуникационном шкафу.

9. Полки для стойки/шкафа

Полка сетевого шкафа разделена на фиксированную и выдвижную полку.Он предлагает простой способ эффективной организации критически важного компьютерного оборудования в серверных стойках и шкафах.Прочная конструкция из холоднокатаной стали обеспечивает длительный срок службы и выдерживает нагрузку до 125 фунтов.Его можно использовать в 19-дюймовом сетевом шкафу как для настенного, так и для напольного монтажа.

Последние мысли

В сетях с высокой пропускной способностью прокладка кабелей и их защита имеют важное значение.Выбор правильной системы организации кабелей для прокладки и защиты кабеля является важным первым шагом в обеспечении долгосрочной производительности сети.Вышеупомянутое представляет собой несколько распространенных методов прокладки кабелей.Это ни в коем случае не исчерпывающий список, но вы можете найти одно из этих решений, чтобы улучшить текущую ситуацию с прокладкой кабелей.
