Los 9 mejores accesorios de gestión de cables para tener los cables bajo control

Las aplicaciones de redes y servidores de alta densidad actuales exigen varios tipos de infraestructuras que puedan montar una combinación de diferentes equipos y admitir la gestión de cables de alta capacidad en un diseño eficiente y flexible.Por tanto, la gestión de cables juega un papel importante en el sistema de red.Organizar y gestionar la enorme cantidad de cables puede afectar la confiabilidad, eficiencia y adaptabilidad del sistema de red general.

Ya sea un armario de red, una sala de servidores o un centro de datos, es esencial instalar un cableado y un equipo de red bien organizados para gestionar los cables y alambres desordenados.Un sistema de gestión de cables eficaz permite a los operadores de cable y administradores de red gestionar las cosas de la forma correcta.Actualmente se encuentra disponible en el mercado una amplia gama de accesorios para gestión de cables.Son una excelente manera de limpiar todo el desorden de cables esparcidos en hogares y lugares de trabajo.Los siguientes 9 accesorios para gestión de cables le ayudarán a eliminar el desorden de cables.Esto evitará que te sientas mal cada vez que mires tus cables mal administrados.

1. Bridas para cables

La brida para cables también se conoce como brida, brida y brida para cables, y está diseñada para asegurar haces de cables y componentes de arneses rápidamente.Es un tipo de sujetador para sujetar elementos juntos, principalmente cables de fibra óptica y cables (o alambres) de cobre.Las bridas para cables son componentes baratos y sencillos que se utilizan en los sistemas de confinamiento de cables.Las bridas para cables están disponibles en una variedad de tamaños y materiales para usar en diferentes aplicaciones con diferentes requisitos.Además, hay varias opciones de colores para bridas para cables.Estos códigos de colores ayudan a los usuarios a administrar el cableado y lograr una solución de problemas sencilla.

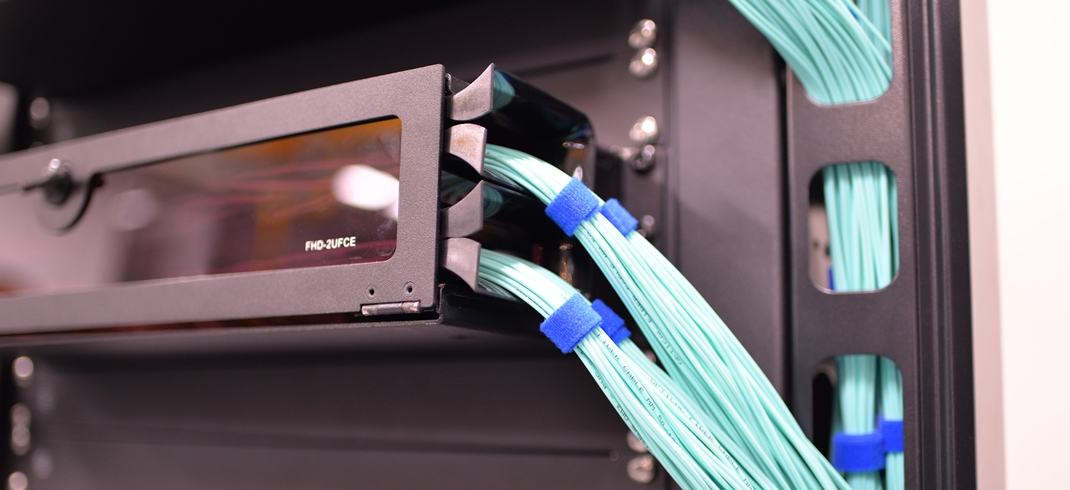

Figura 1: Aplicación de bridas para cables

Bridas para cables de nailon: Las bridas para cables más utilizadas están hechas de nailon.Las bridas de nailon son conocidas por su peso ligero, flexibilidad y costo asequible.Si bien se pueden instalar a mano, se requiere una pistola para sujetar cables para lograr un tensado adecuado en operaciones críticas y se recomienda para reducir la fatiga del instalador en cualquier aplicación de gran volumen.

Bridas metálicas para cables: Las bridas metálicas para cables son una excelente solución para aplicaciones en entornos más hostiles o seguridad adicional para aplicaciones de uso general.La mayoría de las bridas metálicas están hechas de acero inoxidable, mientras que algunas están hechas de aluminio u otros metales.Para aplicaciones especiales, como la fabricación de alimentos, se encuentran disponibles bridas magnéticas para evitar que acaben en los embalajes.

Bridas de Colores: Este tipo de bridas son muy útiles para agrupar diferentes grupos de cables o elementos y poder diferenciarlos fácilmente.Es muy rápido ver qué cables están destinados a una ubicación particular o se usan en un paquete más grande.Las bridas para cables de colores son la opción preferida en cualquier momento cuando se necesitan bridas distintivas para aplicaciones de agrupación de cables y alambres.

Bridas para marcadores de identificación: Las bridas para marcadores de identificación tienen la misma resistencia y durabilidad que las bridas para cables estándar, pero con un área de etiquetado rectangular en la cabeza.Esto permite a los usuarios etiquetar e identificar sus cables y alambres mientras los fija en su lugar.Estas bridas para cables son fáciles de usar y se bloquean de forma rápida y segura alrededor de haces de cables, cables, cuerdas y más.

Bridas para cables con ojales: también conocidas como bridas para cables que se pueden montar con tornillos, las bridas para cables con ojales tienen una cabeza especialmente moldeada para que la brida para cables se pueda fijar a cualquier superficie con un tornillo, o se puede fijar la brida para cables y atar una etiqueta a la cabeza. de la corbata para su identificación.Normalmente, la brida con ojales se utiliza cuando es necesario pasar un cable o un tubo pequeño a lo largo de una superficie y fijarlo en su lugar; el ojal simple hace que la tarea de fijación sea rápida y sencilla.

Bridas para cables liberables: este tipo de bridas para cables está diseñada para facilitar su extracción y reutilización.Tienen un pequeño cierre de nailon colocado en la cabeza que se puede soltar para evitar que los dientes muerdan la cabeza.Esto permite deshacer la brida para cables.Las bridas para cables liberables se utilizan para prototipos donde se agregarán cables o cuando se necesita una brida para una aplicación temporal.Son ideales para cables de uso frecuente que deben ser de fácil acceso.

Bridas para cables no liberables: Las bridas para cables no liberables están hechas para aplicaciones más permanentes en comparación con las versiones liberables.Sin embargo, las bridas para cables no liberables son menos costosas y más resistentes a la manipulación.

Bridas para cables con cuentas: Las bridas para cables con cuentas tienen un diseño de cuentas único que les permite ser liberables y reutilizables.

Bridas para cables estilo escalera: Las bridas para cables estilo escalera son ideales para aplicaciones intermedias de agrupación y venta minorista.

Bridas para cables de entrada paralela: Las bridas para cables de entrada paralela se presentan con cabezales a prueba de manipulaciones y de perfil bajo.

Bridas para cables desprendibles: Las bridas para cables desprendibles tienen un diseño de liberación rápida y no requieren herramientas de corte.

2.Barras de cordones de cables

Las barras de entrelazado de cables horizontales también se denominan barras de amarre o barras de alivio de tensión.Por lo general, se utilizan para montar en racks EIA estándar de 19', lo que reduce la tensión en los cables horizontales conectados a un panel de conexión o dispositivo. En general, existen seis tipos de barras para entrelazado de cables. Cada una está diseñada para un entorno de cableado específico. Con las descripciones a continuación, podrá saber cuál es la solución perfecta para su aplicación.

Figura 2: Aplicación de la barra para sujetar cables

Barras entrelazadoras redondas: Las barras entrelazadoras redondas se utilizan para cables horizontales individuales o para una pequeña cantidad de cables.La varilla tiene extremos aplanados y su diámetro es de 1/4 de pulgada.

Barras entrelazadoras redondas con desplazamiento: al unir pequeños paquetes o cables individuales en la parte posterior de equipos, paneles de conexión y otros componentes, se utilizan barras entrelazadoras redondas con desplazamiento para aliviar la tensión del cable en las conexiones.Se debe seleccionar el desplazamiento adecuado en función de la distancia desde la parte posterior del equipo hasta el riel del bastidor.

Barras entrelazadoras cuadradas: Las barras entrelazadoras cuadradas son adecuadas para enrutar cables en la parte trasera del equipo.También se utilizan para cableado vertical u horizontal.De manera similar, todavía están diseñados con varilla de 1/4' de diámetro y extremos aplanados.

Barras de amarre en forma de L: Las barras de amarre en forma de L son mucho más fuertes y proporcionan puntos de amarre fijos.Este tipo de barra puede soportar más cables.También debe tener en cuenta la distancia desde la parte trasera del equipo hasta el riel del bastidor para elegir la compensación.

Barras entrelazadoras con curvatura de 90 grados: Las barras entrelazadoras con curvatura de 90 grados son especiales para la curvatura de 90 grados que proporciona un soporte de ancho completo.También se pueden utilizar para dejar espacio alrededor de los componentes que se extienden más allá del riel del bastidor trasero.

Panel entrelazador horizontal: Los paneles entrelazadores horizontales se utilizan normalmente para entrelazar grandes cantidades de cables o dispositivos de montaje.Tienen bridas grandes, numerosos puntos de encaje y más superficie de montaje.

3.Telar de alambre

Wire Loom también se llama tubería corrugada, conducto de alambre, telar dividido, telar contorneado, tubería acanalada y tubería flexible.Los mazos de cables son perfectos para organizar cables y gestionarlos en paquetes codificados por colores que ayudarán a mantener su equipo electrónico en orden y evitarán fallas en el equipo o riesgos de incendio.Se utilizan en una amplia gama de aplicaciones, como cableado eléctrico en camiones, automóviles, barcos, así como en centros de entretenimiento doméstico, videojuegos y PC domésticas y de oficina.Hay muchos tipos de mazos de cables que se utilizan en la gestión de cables.Los tipos comunes se muestran a continuación:

Figura 3: Aplicación del telar de alambre

Telar de alambre de colores: El telar de alambre de colores es un organizador y protector de cables asequible que está hecho de tubos contorneados de polietileno.El telar de alambre de color es adecuado para su uso en muchas industrias, como la automotriz, informática/electrónica, agrícola, marina, vehículos recreativos, telecomunicaciones, construcción y mercados especializados.

Telar de alambre cromado: El telar de alambre cromado está hecho de tubos contorneados de polietileno que mantendrán juntos grupos de cables, ofreciendo protección contra la abrasión y el aplastamiento.Los colores cromados están unidos molecularmente al tubo y no se descascaran, pelan ni astillan como otras marcas.El telar de alambre dividido cromado es adecuado para su uso en diversas industrias, como la automoción, la informática/electrónica, la agricultura, la marina, los vehículos recreativos, la construcción y los mercados especializados.

Telar de alambre dividido de nailon: El telar de alambre dividido de nailon es un tubo enrollado de grado automotriz que es liviano, flexible, fácil de usar y proporciona una excelente protección para cables, tubos, mangueras y mazos de cables.Su naturaleza flexible permite instalarlo en curvas cerradas sin que se abra la ranura.El telar de alambre dividido de nailon se fabrica a partir de nailon 6 estabilizado al calor y modificado por impacto que proporciona una excelente resistencia a las altas temperaturas, lo que lo hace adecuado para motores de automóviles.

Telar de alambre de polietileno retardante de llama: El telar de alambre de polietileno retardante de llama es la solución ideal para aplicaciones que requieren resistencia extrema al calor junto con protección contra impactos y abrasión.Este telar dividido retardante de llama autoextinguible cuenta con la clasificación de prueba de llama UL94 V2, lo que permite su uso en situaciones donde se requieren estrictos códigos de inflamabilidad, proporcionando una excelente protección para mazos de cables, tuberías, mangueras y cables.

Telar de alambre negro no dividido: El telar de alambre negro no dividido es un método económico para organizar sus alambres y cables en un paquete ordenado y eficiente que ayuda a mantener un entorno de trabajo organizado y seguro.Está fabricado con tubo contorneado de polietileno que proporciona protección contra la abrasión, el aplastamiento y la fricción.El telar de alambre negro no dividido es adecuado para su uso en diversas industrias, como automoción, informática/electrónica, granja/agrícola, marina, vehículos recreativos, telecomunicaciones, construcción y mercados especializados.

4.bastidores

Un bastidor consta de dos o cuatro rieles de montaje verticales y el marco de soporte necesario para mantener los rieles en su lugar.Los rieles y la estructura suelen estar hechos de acero o aluminio para soportar cientos o incluso miles de libras de equipo.Los rieles tienen orificios cuadrados o redondos que le permiten montar equipos de rack con tornillos.(En el caso de los orificios de montaje cuadrados, los tornillos se conectan a tuercas enjauladas extraíbles colocadas en las ubicaciones requeridas). Algunos equipos incluyen rieles o estantes horizontales que se montan en el bastidor para brindar soporte adicional.Hay tres tipos principales de racks: racks de marco abierto, gabinetes de rack y racks de montaje en pared.

Bastidores de marco abierto: Los bastidores de marco abierto constan de rieles de montaje sin lados ni puertas.Por lo general, se utilizan para aplicaciones en rack de salas de servidores y centros de datos que no requieren seguridad física ni control adicional del flujo de aire.Un gabinete rack de marco abierto brinda fácil acceso y ofrece mucho espacio abierto para la administración de cables, lo que hace que esta solución sea ideal para armarios de cableado de red y aplicaciones de marcos de distribución con cableado de alta densidad.Los racks abiertos tienen dos o cuatro rieles de montaje (llamados postes).Los bastidores de 2 postes generalmente requieren menos profundidad pero soportan menos peso que los bastidores de 4 postes.

Gabinetes para rack: Los gabinetes para rack tienen puertas delanteras y traseras removibles, paneles laterales removibles y cuatro rieles de montaje verticales ajustables (postes).También se les llama armarios rack.Las puertas delanteras y traseras suelen estar ventiladas para fomentar un amplio flujo de aire de adelante hacia atrás, a través de cualquier equipo instalado.Los gabinetes para rack son ideales para aplicaciones que requieren equipos más pesados, equipos más calientes y potencias mayores por rack.Dado que las puertas y los paneles laterales se bloquean, también brindan seguridad física al equipo a nivel del rack (a diferencia del nivel de la sala).Los gabinetes son una opción popular para centros de datos y salas de servidores de alta densidad.

Bastidor de montaje en pared: Los bastidores de montaje en pared están diseñados para fijarse a la pared, lo que ahorra espacio en el piso y se adapta a áreas donde otros bastidores no pueden.Aunque no ofrece la misma cantidad de seguridad que podría ofrecer un rack de servidores completamente cerrado, sí ofrece una cantidad moderada de seguridad para sistemas pequeños.Pueden ser bastidores de estructura abierta o gabinetes cerrados.Por lo general, son más pequeños que sus homólogos de suelo y no pueden soportar tanto peso.Los gabinetes se pueden adaptar a aplicaciones de piso agregando ruedas rodantes.

5.Gabinetes para servidores

Gabinetes de servidores de colocación: en una tendencia creciente, algunos centros de datos, conocidos como centros de colocación, ofrecen equipos, espacio y ancho de banda que se pueden alquilar.Cuando comparte un gabinete de servidor con un vecino, quiere saber que sus datos están completamente seguros.El gabinete del servidor de colocación es extremadamente útil en esa área.Los gabinetes para servidores Colo brindan compartimentos seguros e independientes para que varios inquilinos compartan un solo gabinete, por lo que no tiene que preocuparse por la manipulación, ya sea accidental o intencional.

Figura 4: Gabinete del servidor

Gabinetes de servidores con aire acondicionado: cada vez más empresas apagan el aire acondicionado durante las noches y los fines de semana, lo que deja sus equipos electrónicos vulnerables al sobrecalentamiento.Si está viendo cómo el indicador de temperatura en el gabinete de su servidor sube a niveles insalubres, un gabinete de servidor con aire acondicionado puede ser para usted.Estos gabinetes mantienen los dispositivos electrónicos sensibles frescos y seguros en cualquier entorno utilizando aires acondicionados internos o externos.

Gabinetes para servidores silenciosos e insonorizados: los servidores no solo son calientes, también son ruidosos.Y trabajar en una habitación llena de equipos ruidosos no sólo es irritante.Puede ser peligroso.Los racks silenciosos utilizan espuma acústica o sistemas diseñados para reducir el ruido para reducir el rugido a un susurro y disipar el calor excesivo producido por servidores, unidades de disco y controladores en hasta 7,2 KW.

Bastidores de servidores sísmicos: Los bastidores de servidores sísmicos están diseñados para resistir los golpes de los terremotos.Ya sea Zona 1 o Zona 4, los bastidores sísmicos están construidos para garantizar que su equipo permanezca operativo durante un evento sísmico.Los gabinetes NEBS (sistemas de construcción de equipos de red) pasan por meses de pruebas rigurosas para obtener la certificación sísmica a fin de cumplir con los requisitos del código de construcción EC&M.Los bastidores típicos están diseñados con refuerzos transversales adicionales.Estos bastidores están atornillados al piso para evitar que se vuelquen.

6.Administrador de cables y conducto de cables

Los organizadores de cables y los conductos para cables son ideales para cualquier situación en la que el cableado esté sujeto a flexión o torsión.Están diseñados con orificios circulares en los laterales para facilitar las conexiones derivadas mediante conductos rígidos y corrugados.También se han introducido para entornos en los que los cables requieren una mayor protección contra agentes externos (las salas de ascensores son un ejemplo típico).

Figura 5: Aplicación de Cable Manager

Más importante aún, el administrador de cables suele tener varios estilos.El primero es el tipo con conducto para los dedos.Los conductos flexibles para los dedos pueden maximizar el cuidado y protección de los equipos y cables.Los orificios son fáciles de atravesar para un cableado conveniente.El segundo tipo tiene anillos en D y está disponible para posiciones horizontales, verticales o diagonales en la gestión de cables.En tercer lugar está el administrador de cables con ranuras para cepillos.Este diseño único puede proteger el cable de la mayoría de los contaminantes y al mismo tiempo aumentar eficazmente el flujo de aire.El último estilo de administrador de cables se utiliza especialmente para líneas telefónicas.A menudo se construye con una base dentro de dos bloques de gestión de cables de 110.

Figura 6: Diferentes tipos de administrador de cables

7.Anillos en D para gestión de cables

Los anillos de gestión de cables verticales le proporcionan una solución rentable que le permite organizar y enrutar de forma ordenada y eficaz los haces de cables a lo largo de bastidores y paredes.Al proporcionar alivio de tensión para los cables conectados, los anillos verticales se pueden conectar a su rack donde los necesite para obtener una solución de gestión de cables versátil.Por tanto, no hay limitación de altura.Los anillos en D verticales para gestión de cables deberán tener un diseño de una sola pieza.El brazo frontal del producto deberá poder girar noventa grados para permitir la inserción de haces de cables completos.La solución de gestión de cables vertical de anillos en D flexibles se debe instalar con dos tornillos de menos de 0,25' de diámetro.

8.Etiquetas e impresoras para cables

Las etiquetas e impresoras para cables son extremadamente importantes para mantener sus cables, redes, líneas de voz y datos organizados y funcionando de manera efectiva.Le ayudarán a identificar rápidamente las líneas de voz correctas durante la resolución de problemas y pueden usarse para marcar las líneas de datos para próximas instalaciones y reparaciones.Están disponibles en una variedad de tamaños, materiales y colores para adaptarse a casi cualquier aplicación de cableado de voz, datos y video.Las opciones de materiales duraderos le ayudarán a identificar alambres y cables incluso en los entornos más hostiles.El etiquetado de cables también está disponible para bastidores, estantes, barras colectoras principales de puesta a tierra de telecomunicaciones, ubicaciones de parada de incendios, vías y marcado general de voz y datos en el armario de telecomunicaciones.

9.Estantes para rack/gabinete

El estante del gabinete de red se divide en estante fijo y estante deslizante.Ofrece una forma sencilla de organizar eficazmente el hardware informático de misión crítica en sus bastidores y gabinetes de servidores.Una construcción robusta de acero laminado en frío proporciona durabilidad a largo plazo y soporta hasta 125 libras.Se puede utilizar en gabinetes de red de 19' ya sea como unidad de montaje en pared o de piso.

Pensamientos finales

En redes de alta capacidad, la gestión y protección de cables son fundamentales.Elegir el sistema de gestión de cables adecuado para encaminar y proteger los cables es un primer paso fundamental para garantizar el rendimiento de la red a largo plazo.Los mencionados anteriormente son varios métodos comunes de gestión de cables.Esta no es de ninguna manera una lista exhaustiva, pero es posible que encuentre una de estas soluciones para mejorar su situación actual de administración de cables.
