Revolucionando la implementación de FTTx: cómo las ONU HSGQ Power over Fiber (PoF) resuelven el problema de energía de la última milla. Descubra cómo las ONU PoF HSGQ-F100P y HSGQ-F400P transmiten datos ópticos y alimentación de CC hasta 300 metros a través de cables ópticos híbridos, y cuentan con salida PoE de 30 W y capacidades de administración en la nube.
En la rápida transformación digital actual, ya sean pequeños y medianos ISP, redes de campus empresariales o entusiastas de las redes domésticas que buscan la solución definitiva, todos enfrentan el mismo desafío: ¿cómo maximizar el ancho de banda de la red y al mismo tiempo minimizar los costos de equipo y el uso del espacio?
Los productos HSGQ de fibra óptica ONT y PoF ONU brindan acceso confiable a la red óptica para implementaciones de FTTH, FTTx, hogares, hoteles, oficinas y pequeñas empresas. Como terminal de red óptica del lado del usuario o unidad de red óptica, una ONU/ONT recibe la señal PON entrante del OLT y la convierte en Ethernet utilizable o conectividad inalámbrica.
Para implementaciones PoF, el terminal también puede recibir energía a través de un cable compuesto de fibra óptica compatible. Esto permite que la transmisión de datos y la entrega de energía lleguen al punto final remoto a través de una conexión, lo que reduce la necesidad de adaptadores de energía locales, tomas de pared y cableado eléctrico separado en áreas de instalación difíciles.
ONU y ONT se utilizan comúnmente para describir el terminal óptico instalado en el lado del usuario de una red óptica pasiva. En implementaciones de red prácticas, ambos dispositivos se conectan a un OLT ascendente y proporcionan la interfaz final entre la red de acceso óptico y los dispositivos locales.
Dependiendo del modelo, una ONT u ONU de fibra óptica puede proporcionar uno o más puertos Gigabit Ethernet, salida PoE, acceso inalámbrico, funciones VLAN, gestión de QoS y configuración remota. El estándar PON exacto, la configuración del puerto, el método de administración y la capacidad inalámbrica deben confirmarse según el modelo seleccionado.
| Término del dispositivo | Rol típico | Consideraciones clave de selección |
|---|---|---|
| ONT de fibra óptica | Terminal de red óptica para acceso de abonados FTTH o FTTx | Estándar PON, presupuesto óptico, puertos Ethernet y compatibilidad de gestión |
| ONU de fibra óptica | Unidad de red óptica que convierte señales PON en acceso a la red local | Compatibilidad con GPON/EPON, número de puertos, gabinete, ancho de banda y requisitos de energía |
| PoF ONU | ONU que recibe datos ópticos y energía a través de una conexión PoF compatible | Tipo de cable compuesto, distancia de transmisión, voltaje de entrada y presupuesto de energía del terminal |
| ONU PoE | ONU que proporciona energía a dispositivos posteriores a través de puertos Ethernet | Estándar PoE, salida por puerto, presupuesto total de energía y tipo de dispositivo conectado |
Una ONU convencional normalmente requiere un adaptador de CA local o una toma de corriente. Una PoF ONU está diseñada para un modelo de implementación diferente: la energía se suministra desde la sala de equipos central o desde el enrutador óptico PoF y se entrega al terminal remoto a través de un cable compuesto óptico-eléctrico compatible.
En el punto final, PoF ONU convierte la señal óptica entrante en acceso Ethernet estándar mientras utiliza la energía entregada a través del enlace PoF. Este enfoque es útil en habitaciones, techos, pasillos, unidades de hotel, oficinas y otros lugares donde la instalación de cableado eléctrico adicional aumentaría el tiempo de construcción o dificultaría el mantenimiento.
en un completo Alimentación a través de red de fibra, el enrutador central gestiona el reenvío de datos y la distribución de energía, mientras que la ONU remota proporciona acceso a la red del lado del usuario. Dependiendo del diseño, la ONU puede conectar computadoras, conmutadores, puntos de acceso inalámbrico, teléfonos IP, cámaras u otros dispositivos Ethernet.
Los modelos PoF actuales en esta gama de productos incluyen soporte para entrada PoF de 48 a 57 V y distancias de transmisión de hasta 300 metros en las configuraciones aplicables. La distancia real depende del cable compuesto, la pérdida óptica, la calidad del conector, el consumo de energía y el diseño de la red, por lo que se deben verificar los parámetros técnicos de cada modelo antes de la implementación.
Una ONU de fibra de un solo puerto es adecuada para instalaciones donde una conexión Ethernet descendente es suficiente. Proporciona una forma compacta de terminar la conexión óptica y ofrecer acceso a la red Gigabit a un dispositivo local o un terminal secundario.
Los modelos seleccionados combinan una interfaz PON adaptativa GPON/EPON con un puerto Gigabit Ethernet. Algunos modelos también proporcionan salida PoE, lo que permite que el dispositivo Ethernet conectado reciba energía sin necesidad de otro adaptador local. Este tipo de ONU 1GE es adecuado para salas compactas, puntos finales remotos, oficinas pequeñas, puntos de acceso inalámbrico, teléfonos IP y otras aplicaciones con una cantidad limitada de dispositivos conectados.
El Terminal 1GE PoF ONU es un ejemplo de cómo el acceso óptico, la alimentación centralizada y la conectividad Ethernet descendente se pueden combinar en un dispositivo terminal.
Una ONU multipuerto es más adecuada cuando se deben conectar varios dispositivos cableados cerca del terminal. Múltiples puertos Gigabit Ethernet reducen la necesidad de un conmutador local adicional y pueden simplificar la instalación de puntos de acceso, cámaras, teléfonos IP, computadoras y otros equipos en red.
Los modelos PoF ONU multipuerto seleccionados admiten salida PoE o PoE+ en los puertos Ethernet descendentes. Esto permite que el mismo terminal reciba datos y energía de la red central mientras distribuye conectividad Ethernet y energía a dispositivos locales compatibles. La salida por puerto disponible y el presupuesto total de energía varían según el modelo.

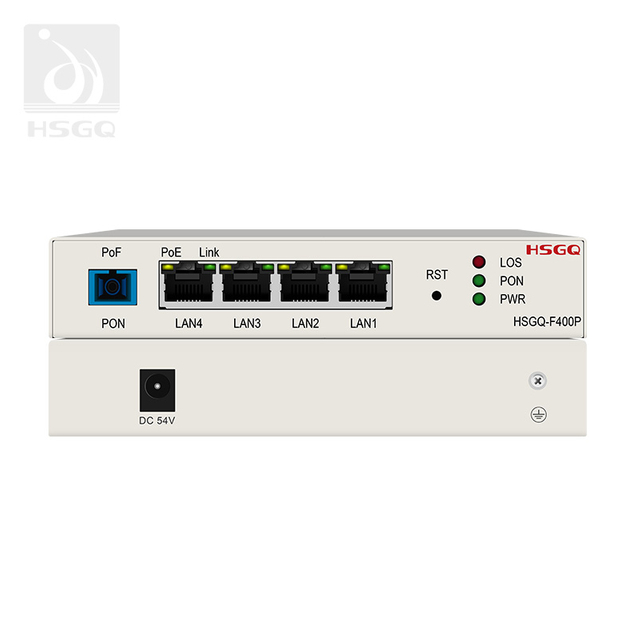

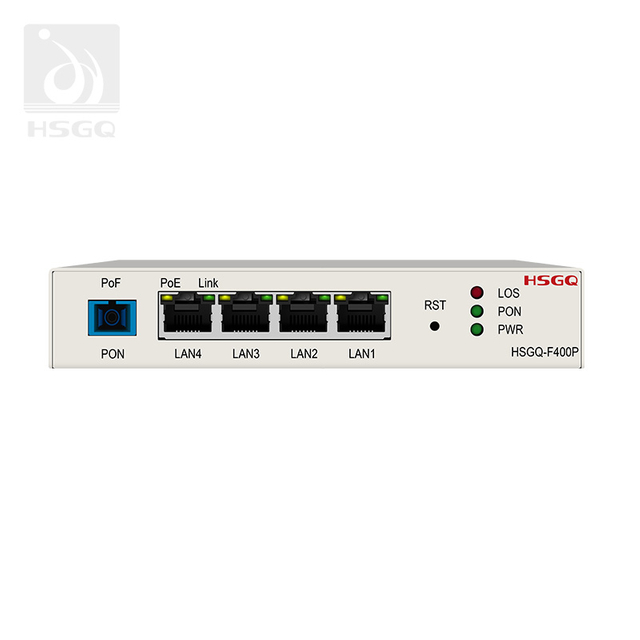

El ONU PoF de cuatro puertos La configuración combina acceso GPON/EPON, múltiples interfaces Gigabit Ethernet y capacidad PoE descendente para hogares, hoteles, pequeñas empresas, sistemas de vigilancia y aplicaciones similares.
Los productos HSGQ ONU y ONT están diseñados para diferentes requisitos de acceso PON. Los modelos aplicables admiten operación GPON, EPON o GPON/EPON de modo dual. Otros productos ONU/ONT pueden admitir XPON o estándares PON adicionales, pero la compatibilidad siempre debe confirmarse con la OLT, el módulo óptico, la longitud de onda y el perfil de servicio utilizados en la red.
Los puertos Gigabit Ethernet proporcionan la interfaz local para computadoras, conmutadores, puntos de acceso inalámbrico, cámaras, teléfonos IP y otros dispositivos de red. Los clientes pueden elegir entre configuraciones de un solo puerto y de múltiples puertos según la cantidad de dispositivos posteriores y la necesidad de una futura expansión.
PoF y PoE realizan diferentes funciones en la red. PoF suministra datos y energía desde el lado central a una ONU compatible a través de una conexión compuesta de fibra óptica. PoE suministra energía desde los puertos Ethernet de la ONU a los dispositivos alimentados en sentido descendente.
Cuando ambas funciones están disponibles, un terminal centralizado puede reducir la cantidad de adaptadores locales y simplificar el cableado de los terminales.
Según el modelo, las funciones de administración pueden incluir configuración remota basada en OMCI, acceso a la consola o a la web local, transferencia de VLAN, etiquetado o traducción de VLAN, QoS, manejo de multidifusión, control de velocidad del puerto, detección de loopback y administración de la nube.
Estas funciones ayudan a los operadores de red a configurar terminales de manera consistente y solucionar problemas de puntos finales distribuidos sin visitar cada ubicación de instalación.
Los terminales ONU y ONT pueden estar disponibles en formatos compactos de escritorio, de pared, de panel, industriales u otros formatos de carcasa. Los diseños sin ventilador y la refrigeración pasiva pueden ayudar a reducir el ruido en instalaciones interiores, mientras que las carcasas metálicas pueden ser preferidas para aplicaciones que requieren mayor protección mecánica.
Las dimensiones de la carcasa, el rango de temperatura, el método de montaje y el material del gabinete varían según el modelo.
Acceso FTTH y FTTx: Termine la línea de acceso óptico y proporcione conectividad Ethernet en hogares, apartamentos y otras ubicaciones de suscriptores.
Redes totalmente ópticas PoF: Suministre datos y energía centralizada a ONU remotas sin instalar un adaptador de energía local separado en cada punto final.
Hoteles y edificios de apartamentos: Reduzca el cableado visible y simplifique la instalación de terminales de red en habitaciones de huéspedes o unidades residenciales.
Oficinas y campus escolares: Conecte computadoras, puntos de acceso, teléfonos IP y otros puntos finales a través de una red de acceso óptico estructurada.
Seguridad y Vigilancia: Utilice modelos ONU habilitados para PoE para conectar cámaras y otros dispositivos Ethernet con alimentación donde el cableado eléctrico local sea limitado.
Ubicaciones remotas o de difícil suministro de energía: Implemente terminales de red en pasillos, techos, salas de equipos y otras áreas donde agregar una toma de corriente no sea conveniente.
El terminal de red de fibra óptica adecuado depende de algo más que la cantidad de puertos Ethernet. Antes de seleccionar un modelo, confirme los siguientes requisitos técnicos y de implementación:
Estándar PON
Compruebe si el OLT ascendente utiliza GPON, EPON, XPON u otro estándar de acceso.
Compatibilidad óptica
Confirme la longitud de onda, el rango de potencia óptica, la relación de división, el tipo de conector, el tipo de fibra y el presupuesto de enlace óptico disponible.
Configuración del puerto
Elija una ONU de un solo puerto para una conexión enfocada o una ONU multipuerto cuando se deban conectar localmente varios dispositivos cableados.
Requisitos de energía
Para sistemas PoF, verifique el cable compuesto, el voltaje de entrada, la distancia de transmisión, el consumo del terminal y la capacidad de energía central.
Requisitos de PoE
Si la ONU alimentará cámaras, puntos de acceso o teléfonos IP, verifique el estándar PoE, la salida máxima por puerto y el presupuesto total de energía.
Funciones de gestión
Confirme la compatibilidad con OMCI, las funciones de VLAN, la QoS, los requisitos de multidifusión, la administración de la nube y las opciones de mantenimiento local.
Entorno de instalación
Considere el gabinete, el método de montaje, la temperatura de funcionamiento, la humedad, la ventilación y el espacio de acceso para mantenimiento.
Expansión futura
Permita suficiente capacidad de puerto y margen de energía si se pueden agregar más usuarios o dispositivos con alimentación más adelante.
Ambos dispositivos proporcionan terminación de red óptica y acceso Ethernet o inalámbrico local, pero sus disposiciones de energía son diferentes. Una ONU estándar normalmente utiliza un adaptador de corriente local, mientras que una ONU PoF está diseñada para recibir energía a través de una conexión PoF compatible desde el lado central.
Por lo tanto, una ONU PoF requiere cableado y equipos ascendentes compatibles. No es automáticamente intercambiable con todas las instalaciones ONU convencionales.
No necesariamente. La ONU y la OLT deben coincidir en términos de estándar PON, parámetros ópticos, método de autenticación, protocolo de gestión, perfil de servicio y requisitos de conector o cableado.
Los modelos adaptativos GPON/EPON ofrecen una mayor flexibilidad de implementación, pero aún así se debe probar el enlace completo con el OLT de destino antes de la instalación masiva.
Puede eliminar la necesidad de un adaptador local separado cuando los requisitos de alimentación de la ONU, el equipo central, el cable compuesto y el punto final coinciden adecuadamente.
Sin embargo, el enrutador central o la fuente de energía aún necesita un suministro eléctrico adecuado, y cualquier dispositivo descendente alimentado por PoE debe permanecer dentro del presupuesto de energía disponible de la ONU.
Elija un modelo de puerto único cuando el punto final solo necesite una conexión Ethernet o se conectará a otro conmutador local.
Una ONU multipuerto es más adecuada cuando se deben conectar varios dispositivos en una misma habitación o cuando la instalación necesita salida PoE local para puntos de acceso, cámaras o teléfonos IP.
El número de puertos y la capacidad de energía deben seleccionarse juntos en lugar de considerarse por separado.
Confirme el modo PON, el presupuesto del enlace óptico, la construcción del cable, el tipo de conector, la longitud del cable, el radio de curvatura, el voltaje de entrada PoF, la demanda de energía del terminal, los requisitos de PoE, la posición de montaje y el método de administración.
Para cableado compuesto preinstalado, verifique también la calidad de la terminación y la protección mecánica antes de cerrar paredes o techos. Una implementación piloto breve puede ayudar a confirmar la estabilidad óptica, la entrega de energía, el comportamiento térmico y la interoperabilidad con el OLT.
