Teste a perda óptica dos divisores com medidor de potência óptica e fonte luminosa

Os divisores ópticos são geralmente usados ​​em redes ópticas passivas (PONs) para distribuir fibra para residências ou empresas individuais.Há algo diferente entre testar um divisor óptico e um cabo patch, embora ambos usem um medidor de potência óptica e uma fonte de luz para testar.Neste tutorial, apresentaremos o teste de perda de divisor óptico com medidor de potência óptica e fonte de luz.

Breve introdução aos divisores ópticos

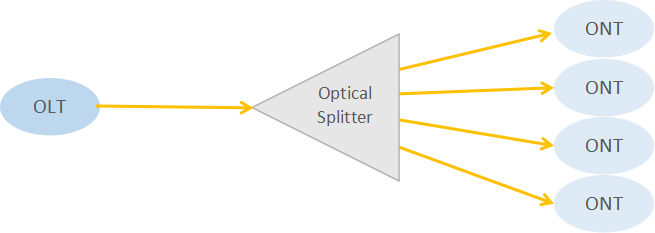

Os divisores ópticos, incluindo os acopladores FBT (Fused Biconical Taper) e os divisores PLC (Planar Lightwave Circuit), são dispositivos ópticos passivos comuns que dividem a luz da fibra óptica em várias partes por uma determinada proporção.Por exemplo, um divisor com uma configuração de proporção 1x2 significa que ele tem uma entrada e duas saídas.Da mesma forma, existem divisores 1x4, divisores 1x8, divisores 1x16, divisores 1x32 e assim por diante.Quando o divisor possui duas entradas e quatro saídas, ele é chamado de divisor 2x4.Os divisores ópticos desempenham um papel importante nas redes FTTH (Fiber to the Home), permitindo que uma única interface de rede PON seja compartilhada entre muitos clientes.A imagem a seguir mostra um divisor óptico usado em um sistema PON.

Especificações de perda de divisores ópticos

O teste de perda de inserção do divisor óptico é muito importante para garantir a conformidade com os parâmetros ópticos do divisor fabricado de acordo com a especificação GR-1209 CORE.Aqui está uma tabela de perdas típicas para divisores.A perda de sinal dentro de um sistema é expressa em decibéis (dB), que é uma medida da atenuação da potência do sinal.

Observação:

1. O excesso de perda é a relação entre a potência óptica lançada na porta de entrada do divisor e a potência óptica total medida em todas as portas de saída.Garante que a produção total nunca seja tão alta quanto a entrada.

2. A perda de inserção é a relação entre a potência óptica lançada em uma determinada porta de entrada do divisor e a potência óptica de qualquer porta de saída única.A perda de inserção inclui a perda de divisão e a perda de excesso.

Como testar a perda do divisor óptico com medidor de potência óptica e fonte de luz?

Antes de discutir os detalhes do teste de perda do divisor, aqui está um fato que devemos saber.A atenuação do sinal através de um divisor óptico é simétrica, o que significa que é idêntica em ambas as direções.Esteja um divisor óptico combinando sinais na direção upstream ou dividindo sinais na direção downstream, ele ainda introduz a mesma atenuação em um sinal de entrada óptico.Assim, o princípio do teste de perda do divisor óptico é seguir as mesmas instruções para um teste de perda dupla.

Agora, testamos o divisor óptico 1x2 mais simples como na imagem abaixo.Primeiro, conecte um cabo de referência de lançamento à fonte de luz óptica do comprimento de onda adequado (alguns divisores dependem do comprimento de onda) e, em seguida, calibre a saída do cabo de referência de lançamento com o medidor de potência óptica para definir a referência de 0dB.Conecte o lançamento da fonte de luz ao divisor e conecte um cabo de referência de lançamento de recepção à saída e ao medidor de potência óptica e, em seguida, meça a perda.

Da mesma forma, para testar a perda na segunda porta – mova o cabo de lançamento de recepção para a outra porta e leia a perda no medidor.Para a outra direção de todas as portas de saída, devemos inverter a direção do teste.

Para outros divisores ópticos 1xN, por exemplo, divisor 1x32, este método de teste também pode ser usado.Basta configurar a fonte de luz na entrada e usar o medidor de energia e o cabo de referência para testar cada porta de saída por vez.Mas para upstream, temos que mover a fonte de luz 32 vezes e registrar os resultados no medidor.

Então, que tal o divisor 2X2?Nesse caso, às vezes há muitos dados envolvidos, mas eles precisam ser testados.Precisaríamos testar de uma porta de entrada para as duas saídas e, em seguida, da outra porta de entrada para cada uma das duas saídas.Da mesma forma, podemos testar outros divisores 2xN.

Dicas: O que você está medindo é a perda do divisor devido à taxa de divisão, o excesso de perda do processo de fabricação usado para fazer o divisor e os conectores de entrada e saída.Portanto, a perda que você mede é a perda que você pode esperar ao conectar o divisor a uma instalação de cabos.Uma vez instalado, o divisor simplesmente se torna uma fonte de perda na planta de cabos e é testado como parte da perda da planta de cabos para testes de perda de inserção.

Conclusão

O divisor óptico é um componente óptico passivo muito importante usado na arquitetura PON.O teste de perda, como item de teste necessário dos divisores ópticos, pode ser feito usando um medidor de potência óptica e uma fonte de luz.Este tutorial ilustrou os detalhes do uso de um medidor de potência óptica e uma fonte de luz para testar a perda do divisor óptico.Produtos relacionados, como divisores PLC de alta qualidade e ferramentas de teste, como medidores de potência óptica, fontes de luz e cabos de teste, estão disponíveis no FS.
