Pruebe la pérdida de divisores ópticos con un medidor de potencia óptica y una fuente de luz

Los divisores ópticos se utilizan generalmente en redes ópticas pasivas (PON) para distribuir fibra a hogares o empresas individuales.Hay algo diferente entre probar un divisor óptico y un cable de conexión, aunque ambos utilizan un medidor de potencia óptica y una fuente de luz para realizar la prueba.En este tutorial, presentaremos la prueba de pérdida del divisor óptico con un medidor de potencia óptica y una fuente de luz.

Breve introducción a los divisores ópticos

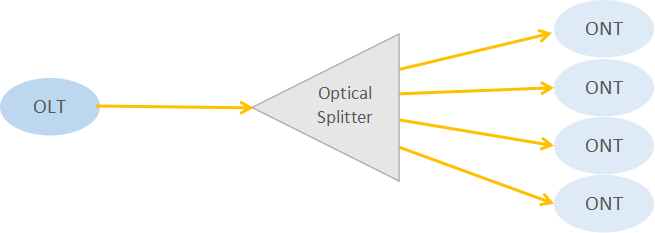

Los divisores ópticos, incluidos los acopladores FBT (Fused Biconical Taper) y los divisores PLC (Planar Lightwave Circuit), son dispositivos ópticos pasivos comunes que dividen la luz de fibra óptica en varias partes según una determinada proporción.Por ejemplo, un divisor con una configuración de relación determinada de 1x2 significa que tiene una entrada y dos salidas.Del mismo modo, hay divisores de 1x4, divisores de 1x8, divisores de 1x16, divisores de 1x32, etc.Cuando el divisor tiene dos entradas y cuatro salidas, se llama divisor 2x4.Los divisores ópticos desempeñan un papel importante en las redes FTTH (Fibra hasta el Hogar) al permitir que muchos clientes compartan una única interfaz de red PON.La siguiente imagen muestra un divisor óptico utilizado en un sistema PON.

Especificaciones de pérdida de divisores ópticos

La prueba de pérdida de inserción del divisor óptico es muy importante para garantizar el cumplimiento de los parámetros ópticos del divisor fabricado de acuerdo con la especificación GR-1209 CORE.A continuación se muestra una tabla de pérdidas típicas de los divisores.La pérdida de señal dentro de un sistema se expresa en decibelios (dB), que es una medida de atenuación de potencia de la señal.

Nota:

1. El exceso de pérdida es la relación entre la potencia óptica lanzada en el puerto de entrada del divisor y la potencia óptica total medida en todos los puertos de salida.Asegura que la producción total nunca sea tan alta como la entrada.

2. La pérdida de inserción es la relación entre la potencia óptica lanzada en el puerto de entrada dado del divisor y la potencia óptica de cualquier puerto de salida único.La pérdida de inserción incluye la pérdida por división y el exceso de pérdida.

¿Cómo probar la pérdida del divisor óptico con un medidor de potencia óptica y una fuente de luz?

Antes de discutir los detalles de las pruebas de pérdida del divisor, aquí hay un hecho que debemos conocer.La atenuación de la señal a través de un divisor óptico es simétrica, lo que significa que es idéntica en ambas direcciones.Ya sea que un divisor óptico combine señales en la dirección ascendente o divida señales en la dirección descendente, aún introduce la misma atenuación a una señal de entrada óptica.Por lo tanto, el principio de la prueba de pérdida del divisor óptico es seguir las mismas instrucciones para una prueba de pérdida de doble extremo.

Ahora, probamos el divisor óptico 1x2 más simple como se muestra en la imagen a continuación.Primero, conecte un cable de referencia de lanzamiento a la fuente de luz óptica de la longitud de onda adecuada (algunos divisores dependen de la longitud de onda) y luego calibre la salida del cable de referencia de lanzamiento con el medidor de potencia óptica para establecer la referencia de 0 dB.Conecte el lanzamiento de la fuente de luz al divisor y conecte un cable de referencia del lanzamiento de recepción a la salida y al medidor de potencia óptica, y luego mida la pérdida.

De manera similar, para probar la pérdida en el segundo puerto, mueva el cable de lanzamiento de recepción al otro puerto y lea la pérdida en el medidor.Para la otra dirección de todos los puertos de salida, debemos invertir la dirección de la prueba.

Para otros divisores ópticos 1xN, por ejemplo, el divisor 1x32, también se puede utilizar este método de prueba.Simplemente configure la fuente de luz en la entrada y use el medidor de potencia y el cable de referencia para probar cada puerto de salida por turno.Pero para aguas arriba, tenemos que mover la fuente de luz 32 veces y registrar los resultados en el medidor.

Entonces, ¿qué tal el divisor 2X2?En este caso, a veces hay muchos datos involucrados, pero es necesario probarlos.Necesitaríamos probar desde un puerto de entrada a las dos salidas, luego desde el otro puerto de entrada a cada una de las dos salidas.De la misma forma podemos probar otros divisores 2xN.

Consejos: Lo que está midiendo es la pérdida del divisor debido a la relación de división, el exceso de pérdida del proceso de fabricación utilizado para fabricar el divisor y los conectores de entrada y salida.Entonces, la pérdida que mide es la pérdida que puede esperar cuando conecta el divisor a una planta de cable.Una vez instalado, el divisor simplemente se convierte en una fuente de pérdidas en la planta de cable y se prueba como parte de esa pérdida de la planta de cable para pruebas de pérdida de inserción.

Conclusión

El divisor óptico es un componente óptico pasivo muy importante utilizado en la arquitectura PON.La prueba de pérdida, como elemento de prueba necesario de los divisores ópticos, se puede realizar utilizando un medidor de potencia óptica y una fuente de luz.Este tutorial ilustró los detalles del uso de un medidor de potencia óptica y una fuente de luz para probar la pérdida del divisor óptico.Productos relacionados, como divisores de PLC de alta calidad y herramientas de prueba, como medidores de potencia óptica, fuentes de luz y cables de prueba, están disponibles en FS.
