Uji Kerugian Pemisah Optik Dengan Pengukur Daya Optik & Sumber Cahaya

Tampilan:0     Penulis:Editor Situs     Publikasikan Waktu: 2023-02-16      Asal:Situs

whatsapp sharing button
linkedin sharing button
line sharing button
facebook sharing button
sharethis sharing button

Pemisah optik biasanya digunakan dalam jaringan optik pasif (PON) untuk mendistribusikan serat ke rumah atau bisnis individu.Ada perbedaan antara pengujian splitter optik dan kabel patch meskipun keduanya menggunakan pengukur daya optik dan sumber cahaya untuk mengujinya.Dalam tutorial ini, kami akan memperkenalkan pengujian kerugian splitter optik dengan pengukur daya optik dan sumber cahaya.

Pengantar Singkat tentang Pemisah Optik

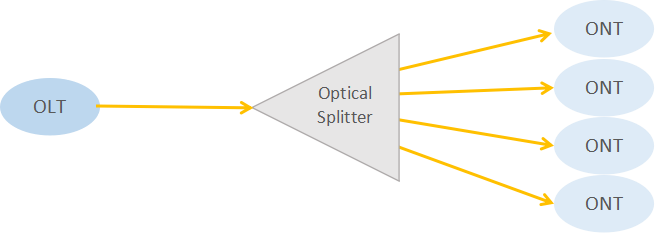

Pemisah optik, termasuk skrup FBT (Fused Biconical Taper) dan splitter PLC (Planar Lightwave Circuit), adalah perangkat optik pasif umum yang membagi cahaya serat optik menjadi beberapa bagian dengan rasio tertentu.Misalnya splitter dengan konfigurasi rasio tertentu 1x2 berarti mempunyai satu input dan dua output.Begitu pula dengan splitter 1x4, splitter 1x8, splitter 1x16, splitter 1x32, dan lain sebagainya.Jika splitter mempunyai dua input dan empat output, maka disebut splitter 2x4.Pemisah optik memainkan peran penting dalam jaringan FTTH (Fiber to the Home) dengan memungkinkan satu antarmuka jaringan PON dibagikan di antara banyak pelanggan.Gambar berikut menunjukkan splitter optik yang digunakan dalam sistem PON.

Splitter Optik di Jaringan PON

Spesifikasi Kerugian Pemisah Optik

Pengujian insertion loss pada splitter optik sangat penting untuk memastikan kepatuhan terhadap parameter optik splitter yang diproduksi sesuai dengan spesifikasi GR-1209 CORE.Berikut adalah tabel kerugian tipikal untuk splitter.Hilangnya sinyal dalam suatu sistem dinyatakan menggunakan desibel (dB), yang merupakan ukuran redaman daya sinyal.

Catatan:

1. Kelebihan kerugian adalah rasio daya optik yang diluncurkan pada port masukan splitter dengan total daya optik yang diukur dari semua port keluaran.Hal ini menjamin bahwa total output tidak pernah setinggi input.

2. Kerugian penyisipan adalah rasio daya optik yang diluncurkan pada port masukan tertentu pada splitter dengan daya optik dari port keluaran tunggal mana pun.Kerugian penyisipan meliputi kerugian pemisahan dan kerugian kelebihan.

Bagaimana Menguji Kerugian Splitter Optik Dengan Pengukur Daya Optik & Sumber Cahaya?

Sebelum membahas lebih detail mengenai pengujian splitter loss, berikut fakta yang perlu kita ketahui.Redaman sinyal melalui splitter optik bersifat simetris yang berarti identik di kedua arah.Apakah pembagi optik menggabungkan sinyal dalam arah hulu atau membagi sinyal dalam arah hilir, pembagi optik tetap menimbulkan redaman yang sama pada sinyal masukan optik.Dengan demikian, prinsip pengujian kerugian splitter optik adalah mengikuti petunjuk yang sama untuk pengujian kerugian berujung ganda.

Sekarang, kami menguji splitter optik 1x2 paling sederhana seperti gambar di bawah ini.Pertama, pasang kabel referensi peluncuran ke sumber cahaya optik dengan panjang gelombang yang sesuai (beberapa splitter bergantung pada panjang gelombang), lalu kalibrasi output kabel referensi peluncuran dengan pengukur daya optik untuk mengatur referensi 0dB.Pasang peluncuran sumber cahaya ke splitter dan pasang kabel referensi peluncuran penerimaan ke output dan meteran daya optik, lalu ukur kerugiannya.

Demikian pula, untuk menguji kerugian pada port kedua—pindahkan kabel peluncuran penerima ke port lain dan baca kerugian dari meteran.Untuk arah lain dari semua port keluaran, kita harus membalikkan arah pengujian.

Uji Pemisah Serat Optik

Untuk splitter optik 1xN lainnya, misalnya splitter 1x32, metode pengujian ini juga dapat digunakan.Cukup atur sumber cahaya pada input dan gunakan meteran daya dan kabel referensi untuk menguji setiap port output secara bergantian.Namun untuk di bagian hulu, sumber cahaya harus dipindahkan sebanyak 32 kali dan hasilnya dicatat pada meteran.

Lalu bagaimana dengan splitter 2X2?Dalam hal ini, terkadang banyak data yang terlibat tetapi perlu diuji.Kita perlu menguji dari satu port masukan ke dua keluaran, lalu dari port masukan lainnya ke masing-masing dua keluaran.Dengan cara yang sama, kita dapat menguji splitter 2xN lainnya.

Tips: Yang Anda ukur adalah hilangnya splitter karena rasio split, kelebihan kerugian dari proses pembuatan yang digunakan untuk membuat splitter, serta konektor input dan output.Jadi kerugian yang Anda ukur adalah kerugian yang dapat Anda perkirakan saat Anda menyambungkan splitter ke pabrik kabel.Setelah dipasang, splitter hanya menjadi salah satu sumber kerugian di instalasi kabel dan diuji sebagai bagian dari kerugian instalasi kabel untuk pengujian kerugian penyisipan.

Kesimpulan

Pemisah optik adalah komponen optik pasif yang sangat penting yang digunakan dalam arsitektur PON.Pengujian rugi-rugi, sebagai item pengujian yang diperlukan pada splitter optik, dapat dilakukan dengan menggunakan pengukur daya optik dan sumber cahaya.Tutorial ini mengilustrasikan detail penggunaan pengukur daya optik dan sumber cahaya untuk menguji kehilangan pemisah optik.Produk terkait seperti splitter PLC berkualitas tinggi dan alat pengujian seperti pengukur daya optik, sumber cahaya, dan kabel uji tersedia di FS.
