Как правильно выбрать сварочный аппарат?

Сварочный аппарат используется для сварки двух оптических волокон встык путем сварки.Это незаменимый инструмент для установки оптоволоконных OSP и внутренних кабельных сетей.Существует множество моделей сварочных аппаратов, различающихся по функциям, возможностям и стоимости.При наличии сотен вариантов выбор подходящего сварочного аппарата для данной работы может оказаться очень сложной задачей.В этой статье мы обсудим, как найти лучший сварочный аппарат для вашего применения, в следующих аспектах.

Аппарат для сварки одиночного волокна VS.Массовый сварочный аппарат

Сварочные аппараты для одиночных волокон и массовые или ленточные сварочные аппараты являются двумя основными типами сварочных аппаратов, представленных на рынке.Вам следует выбрать из них тот, который подходит именно вам.

Сварочный аппарат для одиночного волокна

Сращиватели одиночных волокон обычно соединяют волокно диаметром 250 микрон, но также могут содержать волокно диаметром 900 микрон в оболочке, плоский ответвительный кабель и сращивать на разъемах (также известных как разъемы «сращивание на разъемах»), которые также используются в основном для приложений FTTH.Один кусок волокна зачищается, очищается, скалывается, а затем вставляется в держатель волокна.Другое волокно повторяет тот же процесс и укладывается в противоположный держатель волокна.Большинство новых моделей одиночных сварочных аппаратов могут выполнять сварку менее чем за десять секунд и оценивать затухание (потерю света).Конечно, это всего лишь оценка, и волокно следует протестировать более точно с помощью рефлектометра.

Массовый сварочный аппарат

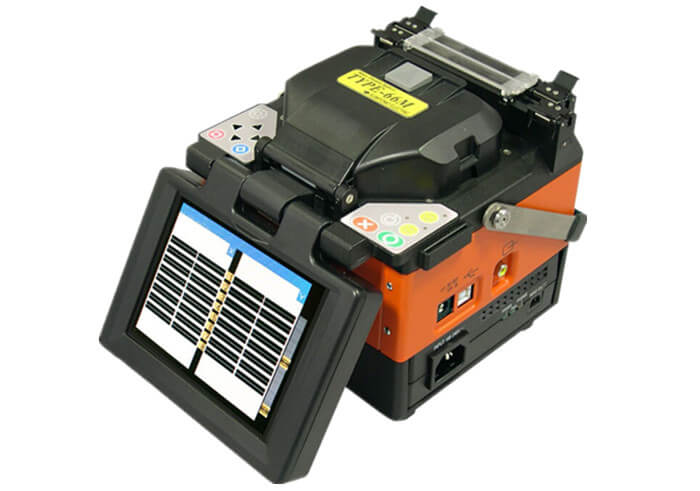

Массовые или ленточные сварочные аппараты могут соединять от 1 до 12 волокон одновременно.Держатели волокон определяют количество волокон, которые можно соединить одновременно.Массовые сплайсеры не так популярны, как сплайсеры для одиночных волокон, но если их использовать в кабеле, где необходимо соединить более одного волокна, они чрезвычайно эффективны.Если требуется количество волокон более 96, можно сэкономить до 65 % затрат на одно соединение.Допустим, в среднем одно соединение волокон стоит 25 долларов, а соединение ленты — 110 долларов за штуку.В месте, где требуется 144 соединения, стоимость устройства для сращивания одного волокна составит 3600 долларов.Устройство для сращивания лент сможет выполнить только 12 соединений общей стоимостью 1320 долларов.На следующем изображении показан аппарат массовой сварки Sumitomo Type-66.

Аппарат для сварки с выравниванием сердцевины VS.Сварочный аппарат для выравнивания оболочки

В настоящее время для сварочных аппаратов используются две системы выравнивания: система выравнивания сердцевины и система выравнивания оболочки.

Аппарат для сварки с выравниванием сердцевины

Сращивание сердцевин в настоящее время является наиболее часто используемой технологией сварки.Сварочные аппараты для выравнивания сердцевин используют комбинацию систем обнаружения изображения и света, которые «просматривают» сердцевины волокна для измерения и контроля положения сердцевины во время процесса выравнивания.Это обеспечивает точное выравнивание волокон, в результате чего типичные потери на сварном соединении составляют всего 0,02 дБ.По сравнению с выравниванием оболочки это более дорогое, более мощное и гибкое решение, а также менее чувствительное к изменениям в кабеле и окружающей среде.Сварочные аппараты с выравниванием сердцевин уже давно являются предпочтительным методом для установки кабельного телевидения, магистральных сетей, применения специальных волокон и производства оптических компонентов, во многом из-за их высокой точности и надежности.

Fujikura FSM-80S Сварочный аппарат с выравниванием сердцевиныСварочный аппарат Jilong KL-300T с выравниванием сердцевины

Сварочный аппарат для выравнивания оболочки

Более простые сварочные аппараты используют выравнивание оболочки для выравнивания волокон для сращивания.Волокна располагаются в держателе или V-образной канавке и выстраиваются «физически» в зависимости от внешнего диаметра оболочки волокна.Сердечники волокна регулируются внутрь и наружу.Преимущество этого метода заключается в том, что требуемая технология требует низкой стоимости и быстрого выравнивания и сращивания, поэтому он до сих пор используется в недорогих сварочных аппаратах для сварки в полевых условиях и аппаратах для сварки лент.Однако, поскольку внешние диаметры совпадают, это не означает, что сердечники будут идеально выровнены.Сварочные аппараты с выравниванием оболочки обычно производят соединения с более высокими потерями и лишены функций и гибкости сварочных аппаратов более высокого класса.На следующем рисунке показан сварочный аппарат Fujikura 22S с выравниванием оболочки.

Другие соображения по выбору правильного сварочного аппарата

Помимо двух упомянутых выше моментов, существуют и другие общие соображения относительно сварочных аппаратов, которые также могут помочь вам принять решение.На рынке известными брендами сварных соединений являются Fujikura, Sumitomo и Furukawa из Японии, INNO и Ilsintech из Кореи и Jilong из Китая.Среди них Fujikura является лучшим в мире по высокой цене.Обычно цена японского сварочного аппарата составляет более 7000 долларов, корейского сварочного аппарата — более 5000 долларов, а китайского сварочного аппарата — более 3000 долларов.На данный момент новый сварочный аппарат Sumitomo TYPE-81C имеет самую высокую скорость сварки.

Заключение

Когда дело доходит до выбора сварочного аппарата, следует учитывать все факторы, упомянутые в этой статье.Поскольку существует так много поставщиков сварочных аппаратов, выбор надежной компании становится особенно важным.Одна из компаний, которая может помочь вам решить, какой сварочный аппарат подойдет вам лучше всего, — это FS.com.Их отзывчивый персонал поможет сузить выбор оборудования, которое будет соответствовать вашим конкретным потребностям в зависимости от области применения и бюджета.
