¿Cómo elegir la empalmadora por fusión adecuada?

La empalmadora por fusión se utiliza para empalmar dos fibras ópticas de un extremo a otro mediante fusión.Es una herramienta indispensable para la instalación de redes de cable interiores y OSP de fibra.Hay muchos modelos de empalmadores por fusión disponibles, que varían en características, capacidad y costo.Con cientos de opciones para elegir, esta tarea puede resultar muy difícil a la hora de elegir la empalmadora adecuada para el trabajo.En este artículo, analizaremos cómo encontrar la mejor empalmadora por fusión para su aplicación en los siguientes aspectos.

Empalmadora por fusión de fibra única VS.Empalmador de fusión en masa

Las empalmadoras de fibra única y las empalmadoras en masa o de cinta son dos tipos principales de empalmadoras por fusión en el mercado.Debe elegir el correcto según sus aplicaciones específicas.

Empalmador de fusión de fibra única

Los empalmadores de fibra única generalmente empalman fibra de 250 micrones, pero también pueden contener fibra revestida de 900 micrones, cable de acometida plana y empalmes en conectores (también conocidos como empalmes en conectores) que también se utilizan principalmente para aplicaciones FTTH.Se pela, limpia, corta un trozo de fibra y luego se inserta en el soporte de fibra.Otra fibra repite el mismo proceso para colocarse en el soporte de fibra opuesto.La mayoría de los modelos más nuevos de empalmadores de fusión simples pueden realizar empalmes en menos de diez segundos y estimar la atenuación (pérdida de luz).Por supuesto, esto es sólo una estimación y la fibra debería probarse con mayor precisión con un OTDR.

Empalmador de fusión en masa

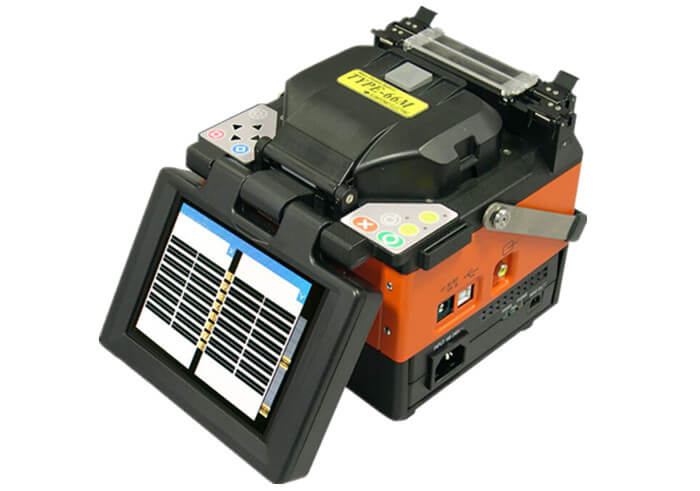

Las empalmadoras en masa o de cinta pueden empalmar de 1 a 12 fibras a la vez.Los soportes de fibra determinan la cantidad de fibras que puede empalmar a la vez.Los empalmadores masivos no son tan populares como los empalmadores de fibra única, pero si se usan en cables donde es necesario empalmar más de una fibra, son extremadamente eficientes.Cuando se necesitan recuentos de fibras superiores a 96, puede haber un ahorro de hasta un 65 % en los costos por empalme.Digamos que, en promedio, un solo empalme de fibra cuesta $25 y un empalme de cinta cuesta $110 cada uno.En una ubicación que necesita 144 empalmes, la empalmadora de fibra única tendría un costo de $3600.Una empalmadora de cinta solo realizaría 12 empalmes por un total de $1320.La siguiente imagen es una empalmadora de fusión en masa Sumitomo Tipo-66.

Empalmadora de fusión de alineación de núcleos VS.Empalmador de fusión de alineación de revestimiento

Actualmente, se utilizan dos sistemas de alineación para la empalmadora por fusión: el sistema de alineación del núcleo y el sistema de alineación del revestimiento.

Empalmador de fusión de alineación de núcleos

El empalme de alineación de núcleos es actualmente la tecnología de empalme por fusión más utilizada.Las empalmadoras de alineación de núcleos utilizan una combinación de sistemas de detección de luz e imagen que 'ven' los núcleos de fibra para medir y monitorear la posición del núcleo durante el proceso de alineación.Esto proporciona una alineación precisa de la fibra, lo que resulta en una pérdida típica de empalme de sólo 0,02 dB.En comparación con la alineación del revestimiento, es más cara, más potente y flexible, y menos sensible a las variaciones en el cable y el entorno.Las empalmadoras por fusión de alineación de núcleos han sido durante mucho tiempo el método preferido para instalaciones CATV, redes troncales, aplicaciones de fibra especializadas y fabricación de componentes ópticos, en gran parte debido a su alta precisión y confiabilidad.

Empalmadora por fusión de alineación de núcleos Fujikura FSM-80SEmpalmadora por fusión de alineación de núcleos Fujikura KL-300T

Empalmador de fusión de alineación de revestimiento

Los empalmadores de fusión más básicos emplean alineaciones revestidas para alinear las fibras para el empalme.Las fibras se asientan en un soporte o ranura en V y se alinean 'físicamente', según el diámetro exterior del revestimiento de la fibra.Los núcleos de fibra se ajustan hacia dentro y hacia fuera.La ventaja de este método es que la tecnología requerida es de bajo costo y rápida alineación y empalme, por lo que todavía se utiliza en empalmadores de fusión de campo y empalmadores de cinta de bajo costo.Sin embargo, el hecho de que los diámetros exteriores estén alineados no significa que los núcleos estarán perfectamente alineados.Los empalmadores de alineación de revestimiento generalmente producen empalmes con mayores pérdidas y carecen de las características y flexibilidad de los empalmadores de gama alta.La siguiente imagen es una empalmadora por fusión de alineación de revestimiento Fujikura 22S.

Otras consideraciones para elegir la empalmadora por fusión adecuada

Además de los dos puntos mencionados anteriormente, también existen otros sentidos comunes acerca de las empalmadoras por fusión, que también pueden ayudarlo a tomar la decisión.En el mercado, las marcas famosas de empalmes por fusión son Fujikura, Sumitomo y Furukawa de Japón, INNO e Ilsintech de Corea y Jilong de China.Entre ellos, Fujikura es el mejor del mundo con un precio elevado.Por lo general, el precio de la empalmadora por fusión japonesa supera los 7000 dólares, el de la empalmadora por fusión coreana supera los 5000 dólares y el de la empalmadora por fusión china supera los 3000 dólares.Hasta ahora, la nueva empalmadora por fusión Sumitomo TYPE-81C tiene la velocidad de soldadura más rápida.

Conclusión

Cuando se trata de elegir una empalmadora, se deben considerar todos los factores mencionados en este artículo.Dado que hay tantos proveedores de empalmadores disponibles, elegir una empresa confiable se vuelve particularmente importante.Una empresa que puede ayudarle a decidir qué empalmadora es la mejor para usted es FS.com.Su personal de apoyo le ayudará a reducir las opciones de equipos que se ajusten a sus necesidades particulares según la aplicación y el presupuesto.
