O splicer de fusão é usado para emendar duas fibras ópticas ponta a ponta por fusão.É uma ferramenta indispensável para instalação de OSP de fibra e rede de cabos internos.Existem muitos modelos de emendadores de fusão disponíveis, variando em recursos, capacidade e custo.Com centenas de opções para escolher, esta tarefa pode se tornar muito difícil na escolha do splicer certo para o trabalho.Neste artigo, discutiremos como encontrar o melhor splicer de fusão para sua aplicação nos seguintes aspectos.
Splicer de fusão de fibra única VS.Splicer de fusão em massa
Os splicers de fibra única e os splicers de massa ou fita são os dois principais tipos de splicers de fusão no mercado.Você deve escolher o caminho certo de acordo com suas aplicações específicas.
Splicer de fusão de fibra única
Os emendadores de fibra única geralmente emendam fibra de 250 mícrons, mas também podem conter fibra revestida de 900 mícrons, cabo drop plano e emenda em conectores (também conhecidos como emenda em conectores) usados principalmente para aplicações FTTH.Um pedaço de fibra é descascado, limpo, clivado e então inserido no suporte de fibra.Outra fibra repete o mesmo processo para ser colocada no suporte de fibra oposto.A maioria dos modelos mais recentes de emendadores de fusão única podem emendar em menos de dez segundos e estimar a atenuação (perda de luz).É claro que isto é apenas uma estimativa e a fibra deve ser testada com mais precisão com um OTDR.
Splicer de fusão em massa

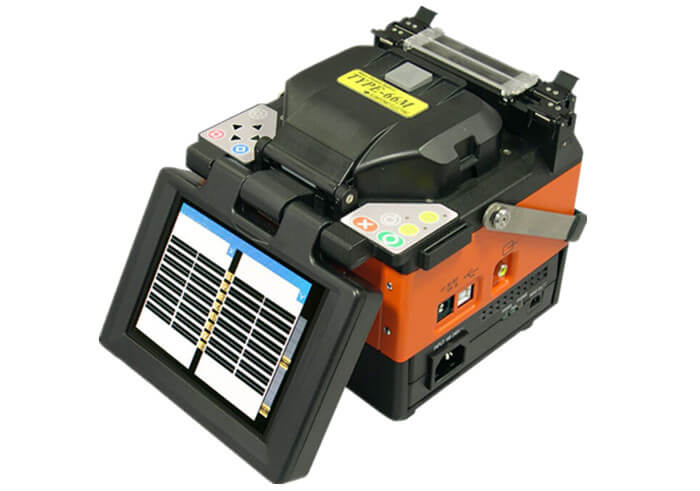

Os emendadores de massa ou fita podem unir de 1 a 12 fibras de uma só vez.Os suportes de fibra determinam o número de fibras que você pode unir de uma vez.Os splicers em massa não são tão populares quanto os splicers de fibra única, mas se usados em cabos onde mais de uma fibra precisa ser emendada, eles são extremamente eficientes.Quando são necessárias contagens de fibras superiores a 96, pode haver uma economia de até 65% nos custos por emenda.Digamos que, em média, uma única emenda de fibra custa US$ 25 e uma emenda de fita custa US$ 110 cada.Em um local que precisa de 144 emendas, o splicer de fibra única custaria US$ 3.600.Um splicer de fita realizaria apenas 12 emendas, totalizando US$ 1.320.A imagem a seguir é um splicer de fusão em massa Sumitomo Type-66.
Splicer de fusão de alinhamento de núcleo vs.Splicer de fusão de alinhamento de revestimento
Atualmente, existem dois sistemas de alinhamento usados para emenda por fusão: sistema de alinhamento de núcleo e sistema de alinhamento de revestimento.
Splicer de fusão de alinhamento central
A emenda de alinhamento do núcleo é atualmente a tecnologia de emenda por fusão mais comumente usada.Os emendadores de alinhamento de núcleo usam uma combinação de sistemas de detecção de imagem e luz que “visualizam” os núcleos de fibra para medir e monitorar a posição do núcleo durante o processo de alinhamento.Isto proporciona um alinhamento preciso da fibra, resultando em uma perda típica de emenda de apenas 0,02dB.Comparado ao alinhamento de revestimento, é mais caro, mais potente e flexível e menos sensível a variações no cabo e no ambiente.Os splicers de fusão com alinhamento de núcleo têm sido o método preferido para instalações CATV, redes de backbone, aplicações especiais de fibra e fabricação de componentes ópticos, em grande parte devido à sua alta precisão e confiabilidade.
Splicer de fusão de alinhamento de núcleo Fujikura FSM-80SSplicer de fusão de alinhamento de núcleo Jilong KL-300T
Splicer de fusão de alinhamento de revestimento
Os emendadores de fusão mais básicos empregam alinhamentos revestidos para alinhar as fibras para emenda.As fibras ficam em um suporte ou ranhura em V e são alinhadas “fisicamente”, com base no diâmetro externo do revestimento da fibra.Os núcleos de fibra são ajustados para dentro e para fora.A vantagem deste método é que a tecnologia necessária é de baixo custo e rápido alinhamento e emenda, por isso ainda é utilizado em emendadores de fusão de campo e emendadores de fita de baixo custo.No entanto, como os diâmetros externos estão alinhados não significa que os núcleos estarão perfeitamente alinhados.Os splicers de alinhamento de revestimento normalmente produzem emendas de maior perda e não possuem os recursos e a flexibilidade dos splicers de ponta.A imagem a seguir é um emendador de fusão de alinhamento de revestimento Fujikura 22S.
Outras considerações para escolher o splicer de fusão certo
Além dos dois pontos mencionados acima, existem também outros sensos comuns sobre splicers de fusão, que também podem ajudá-lo a tomar a decisão.No mercado, as marcas famosas de emendas por fusão são Fujikura, Sumitomo e Furukawa do Japão, INNO e Ilsintech da Coréia e Jilong da China.Entre eles, Fujikura é o melhor do mundo com preço alto.Normalmente, o preço do splicer de fusão japonês é superior a 7.000 dólares, do splicer de fusão coreano é superior a 5.000 dólares e do splicer de fusão chinês é superior a 3.000 dólares.Até agora, o novo emendador de fusão Sumitomo TYPE-81C tem a velocidade de soldagem mais rápida.
Conclusão
Na hora de escolher um splicer, todos os fatores mencionados neste artigo devem ser considerados.Como há tantos fornecedores de splicers disponíveis, a escolha de uma empresa confiável torna-se particularmente importante.Uma empresa que pode ajudá-lo a decidir qual splicer é mais adequado para você é a FS.com.Sua equipe de suporte ajudará a restringir as opções de equipamentos para atender às suas necessidades específicas com base na aplicação e no orçamento.
