Растущая сеть часто дает сбои в небольших и разочаровывающих случаях, прежде чем выйдет из строя полностью: медленные видеозвонки, нестабильная трансляция с камер, гостевой Wi-Fi, достигающий неправильных систем, или каналы связи, которые перегружаются без предупреждения. Базовый коммутатор может поддерживать подключение устройств, но не может показывать, что происходит, или помогать контролировать трафик при расширении сети. Управляемые сетевые коммутаторы устраняют этот пробел, добавляя видимость, контроль VLAN, функции безопасности, параметры маршрутизации и инструменты устранения неполадок. Понимание того, где они подходят, помогает командам выбрать правильную модель L2 или L3 и избежать проблем с сетью, которых можно было бы избежать.
Управляемый коммутатор становится полезным, когда сеть больше не состоит из нескольких компьютеров, имеющих общий доступ к Интернету. В офисах необходимы отдельные пути трафика для ноутбуков сотрудников, принтеров, VoIP-телефонов, систем конференц-залов и гостевого Wi-Fi. Школы и кампусы усложняют ситуацию, поскольку классы, административные офисы, общежития и зоны общего доступа могут использовать общие кабели без одинаковых разрешений. Отели, квартиры и жилые комплексы сталкиваются с одной и той же проблемой: многие пользователи подключаются через одну инфраструктуру, но не каждый пользователь должен иметь доступ к внутренним системам.
В таких условиях ценностью является контроль. Управляемый коммутатор может разместить гостевой Wi-Fi в одной VLAN, бизнес-устройства в другой, IP-телефоны в голосовой VLAN, а камеры в отдельной сети наблюдения. Восходящие каналы связи между этажами или зданиями можно отслеживать, а не гадать, что помогает командам выявлять перегрузки до того, как пользователи сообщат о медленном доступе. HSGQ перечисляет сценарии для небольших интернет-провайдеров, отелей и квартир, школьных городков, офисных парков и медицинских учреждений, соответствующие типам общих сетей, в которых управляемое переключение обычно оправдано.
Сети наблюдения являются очевидным примером использования, поскольку IP-камеры генерируют постоянный восходящий трафик. Сеть камер может выглядеть простой на периферии, однако десятки камер могут перегрузить слабый восходящий канал, когда каждый поток направляется в комнату записи или наблюдения. Оптоволоконный доступ часто добавляется, когда камеры, точки доступа или удаленные сетевые шкафы находятся за пределами надежного расстояния медного Ethernet. Восходящие каналы SFP и SFP+ также помогают объединить множество каналов доступа в более быструю магистраль.

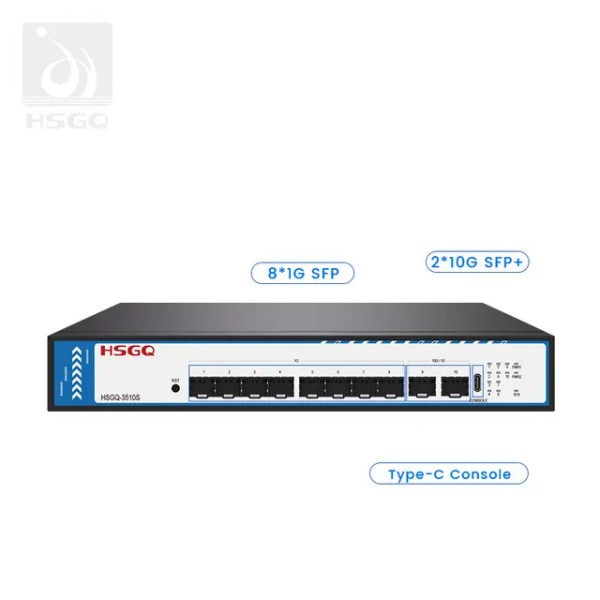

Для доступа к оптоволокну управляемый оптический коммутатор HSGQ L2 предоставляет восемь слотов SFP 100M/1000M и два порта SFP+, которые поддерживают скорости от 1G до 10G, что делает его подходящим для агрегации доступа к ядру. Для сетей камер и беспроводного доступа управляемая модель HSGQ 24*2,5GE PoE сочетает в себе 24 порта нисходящего канала 2,5GE RJ45 с шестью портами восходящего канала 10G SFP+, поддерживая плотность границ, когда многие конечные точки используют высокоскоростные восходящие каналы. Практический урок прост: одного количества портов недостаточно. Скорость восходящей линии связи, оптическая дальность, планирование PoE и направление трафика определяют, останется ли конструкция стабильной под нагрузкой.
Коммутатор работает, изучая, какие MAC-адреса появляются на каких портах. Когда устройство отправляет трафик, коммутатор записывает MAC-адрес источника в свою таблицу, а затем использует эту таблицу для пересылки последующих кадров к правильному пункту назначения. Неизвестный трафик поначалу все еще может быть лавинным, но обычное общение становится более эффективным, как только таблица изучена. Вот почему управляемый коммутатор может сократить ненужный трафик, сохраняя при этом правильную топологию.
Сети VLAN добавляют логическое разделение в дополнение к такому поведению пересылки. Вместо создания отдельных физических сетей для офисных пользователей, гостей, камер и телефонов администратор может разделить одну физическую инфраструктуру на несколько доменов трафика. Распространенным заблуждением является то, что сети VLAN автоматически маршрутизируют трафик между группами; они этого не делают. Сети VLAN сначала разделяют трафик, а маршрутизация между этими VLAN должна обрабатываться маршрутизатором, брандмауэром или интерфейсом коммутатора уровня 3.
Функции управления превращают коммутатор из пассивного разъема в точку оперативного управления. QoS помогает расставить приоритеты голосовых сообщений, видеоконференций или потоков наблюдения, когда каналы заняты. Зеркалирование портов копирует трафик с одного порта на другой для анализа пакетов, а SNMP, веб-управление, интерфейс командной строки, доступ к консоли и журналы показывают, что происходит, прежде чем службы поддержки начнут догадываться.
Другие функции защищают топологию и доступ пользователей. STP, RSTP и MSTP снижают риск возникновения петель; агрегация каналов и LACP объединяют физические каналы для обеспечения пропускной способности и устойчивости; LLDP документирует соседние устройства; Отслеживание DHCP, списки ACL и обнаружение петель помогают ограничить распространенные сбои или злоупотребления. Управляемая оптическая модель L2+ HSGQ поддерживает VLAN, QoS, статическую маршрутизацию, отслеживание DHCP, STP/RSTP/MSTP, ERPS, LLDP, LACP, ACL, SNMP, MQTT и методы управления, включая консоль Type-C, веб-интерфейс командной строки, Telnet, SSH и SNMP.
Особенность | Что он делает | Когда это важно | Ошибка новичка, которую следует избегать |
Влан | Разделяет трафик на логические сети | Гостевой Wi-Fi, камеры, телефоны, отделы | Создание VLAN без планирования шлюза или DHCP |
QOS | Отдает приоритет конфиденциальным приложениям | VoIP, видеоконференции, потоки видеонаблюдения | Отмечаем все как высокий приоритет |
STP/RSTP/MSTP | Предотвращает сбои, связанные с шлейфом | Топологии с несколькими коммутаторами | Отключаем, потому что сеть «выглядит просто» |
SNMP/журналы | Обеспечивает видимость и оповещения | Удаленная поддержка и обслуживание | Покупка управляемого оборудования, но никогда не мониторинг его |
ЛАКП | Связывает каналы для обеспечения пропускной способности и резервирования | Аплинки, серверы, агрегация | Настройка только одной стороны ссылки |
Хороший способ оценить управляемый коммутатор — связать каждую функцию с проблемой. Задержка голоса указывает на качество обслуживания, случайные сбои указывают на петли или нестабильные соединения, неизвестные точки доступа указывают на безопасность портов и списки управления доступом, а плохая видимость указывает на мониторинг. Такой взгляд на проблему в первую очередь не позволяет спискам функций становиться бессмысленными. Это также помогает покупателям избежать оплаты расширенных функций, которые сетевая команда никогда не настроит.
Что такое коммутатор L2 в сети? Это устройство, которое пересылает трафик в основном по MAC-адресу и управляет функциями уровня 2, такими как VLAN, STP, QoS, агрегирование каналов и управление на уровне порта. Сетевого коммутатора l2 часто бывает достаточно для уровня доступа, поскольку многие сети уже используют маршрутизатор или межсетевой экран для маршрутизации между VLAN, доступа в Интернет, NAT и проверки безопасности. Это делает L2 экономически эффективным, когда целью является контролируемый доступ, а не распределенная маршрутизация.
Выберите L2 или L2+, если основной задачей является подключение пользователей, телефонов, камер, точек доступа или узлов оптоволоконного доступа обратно к центральному шлюзу. Полы в отелях, офисные помещения, небольшие здания кампусов и подъезды к жилым домам часто соответствуют этому образцу. Управляемый оптический коммутатор L2 от HSGQ описывается как модель L2+ со статической маршрутизацией, что означает, что он может поддерживать некоторые базовые функции уровня 3, не превращаясь при этом в полноценную платформу маршрутизации. Это различие имеет значение, поскольку уровень L2+ может быть полезен для простого управления несколькими VLAN, но динамическая маршрутизация и более крупные схемы маршрутизации по-прежнему относятся к категории L3.

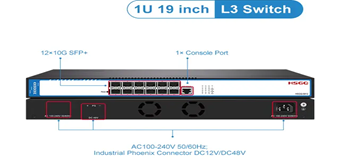

Управляемый сетевой коммутатор l3 лучше подходит, когда нескольким VLAN необходимо часто обмениваться трафиком, а шлюз не должен стать узким местом. Вместо отправки каждого пакета между VLAN на отдельный маршрутизатор или межсетевой экран коммутатор L3 может маршрутизировать между интерфейсами VLAN непосредственно на уровне коммутации. Такая конструкция может уменьшить задержку, упростить маршрутизацию в кампусе и уберечь интенсивный трафик с востока на запад от центрального устройства безопасности, когда проверка не требуется. Более крупные сети также получают более чистые возможности резервирования.

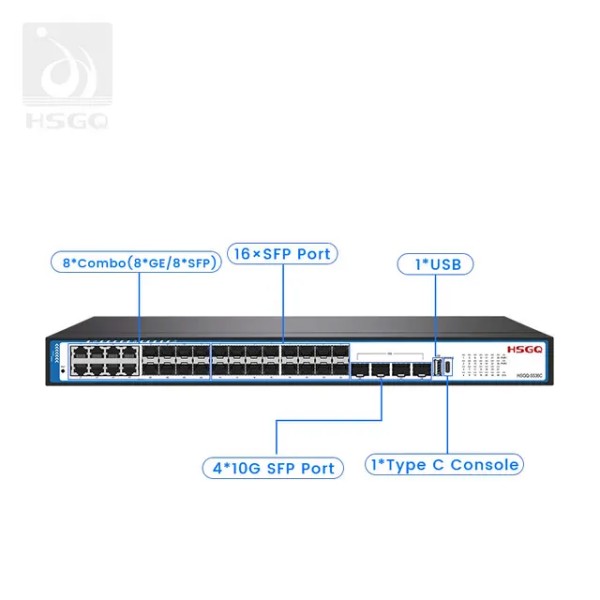

Факторы принятия решения включают количество VLAN, межведомственный трафик, маршрутизацию между несколькими зданиями и требования к динамической маршрутизации. Модель HSGQ с 16 портами SFP L3 поддерживает двойной стек IPv4/IPv6, статическую маршрутизацию, DHCP-сервер, DHCP-реле, DHCP Snooping, RIP, RIPng, OSPF, OSPFv3 и VRRP, а также VLAN, QoS и политики безопасности. Этот набор функций подходит для корпоративных, кампусных, гостиничных сетей и сетей, состоящих из нескольких зданий, где маршрутизация, резервирование и централизованное управление определяют структуру.
В низкой производительности часто обвиняют подключение к Интернету, но неисправность может скрываться внутри локального пути коммутации. Перегруженные восходящие каналы, несоответствие дуплексных режимов, плохие кабели, слабые оптические модули, недостаточная коммутационная способность, а также незапланированный трафик камер или резервных копий — все это может привести к потере пакетов. Статистика портов дает ключ к разгадке: ошибки CRC указывают на физические неисправности, высокая степень использования указывает на перегрузку, а повторяющиеся колебания канала указывают на проблемы с кабелями, модулем или питанием.
Устранение неполадок должно перейти от физических проверок к логическим. Проверьте категорию кабеля, совместимость модулей, скорость порта, состояние дуплекса и наличие перегрузки восходящего канала. По оптоволоконным каналам DDM сообщает о напряжении SFP/SFP+, токе смещения, температуре, входной оптической мощности и выходной оптической мощности. Оптическая модель HSGQ L2+ поддерживает DDM, помогая администраторам выявлять слабые оптические каналы вместо слепой замены модулей.
Ошибки VLAN обычно проявляются как проблемы с доступом, а не как явные сбои коммутатора. Пользователь может получить неправильный IP-адрес, камера может исчезнуть или гостевая сеть может достичь внутренних систем. Распространенные причины включают несоответствие тегированных/нетегированных данных, неправильную собственную VLAN, отсутствие разрешений на магистраль, неправильную ретрансляцию DHCP или блокировку трафика ACL.
Начните с проверки роли порта. Порты доступа должны поддерживать одну нетегированную VLAN, а магистральные порты — только необходимые VLAN. Отслеживание DHCP должно соответствовать доверенным портам восходящей линии связи, а настройки ретрансляции должны указывать клиентам на правильный сервер. Прежде чем обвинять оборудование, проверьте шлюзы, маски подсети и правила маршрутизации.
Петли могут сделать работоспособную сеть полностью сломанной. Когда два пути коммутации образуют круг и никакая защита не блокирует резервный путь, широковещательный трафик может увеличиться. Пользователи могут сообщать об отключениях, медленном входе в систему, неудачных вызовах или нестабильной работе камер, несмотря на активные ссылки.
Защита должна быть активна до того, как произойдет инцидент. STP, RSTP, MSTP, обнаружение петель и ERPS снижают вероятность того, что один неправильный кабель может вывести из строя локальную сеть. Во время устранения неполадок изолируйте сегмент, просмотрите журналы изменений топологии, выявите аномальный широковещательный трафик и проверьте наличие неуправляемых нижестоящих устройств. 12-портовая промышленная модель L3 HSGQ включает функцию обнаружения петель, которая может заблокировать порт петли и восстановить связь после удаления петли.
Сбои в системе безопасности часто начинаются с элементарного эксплуатационного пренебрежения. Пароли по умолчанию, открытое веб-управление, неиспользуемые активные порты, устаревшая прошивка, общие учетные записи администратора и отсутствие резервных копий могут превратить управляемый коммутатор в слабое место. SNMP должен использовать безопасные версии, где это возможно, удаленное управление должно оставаться внутри доверенных VLAN, а неиспользуемые порты должны быть отключены или изолированы. Политики доступа, такие как 802.1X, RADIUS, TACACS+, IP Source Guard, динамическая проверка ARP и отслеживание DHCP, лучше всего работают с четкой моделью доступа.
Используйте этот контрольный список, если коммутатор ведет себя непредсказуемо после изменения конфигурации:
● Физическое соединение: кабель, модуль, ошибки, оптическая мощность, скорость, дуплекс и мощность.
● VLAN и IP: режим доступа/магистрали, разрешенные сети VLAN, ретрансляция DHCP, шлюз, списки ACL и маршрутизация.
● Защита от петель: состояние STP/RSTP/MSTP, журналы петель, состояние ERPS и неуправляемые устройства.
● Емкость и управление: использование, отключение, состояние LACP, встроенное ПО, резервное копирование и доступ к управлению.
Дисциплинированный процесс устранения неполадок происходит быстрее, чем случайная замена. Начните с уровня, на котором вероятнее всего произойдет сбой, затем переходите от физического канала к VLAN, IP, маршрутизации и политике безопасности. Перед изменением настроек сохраните заведомо исправную резервную копию, особенно в тех случаях, когда неправильный VLAN управления может заблокировать доступ. Лучшее управляемое развертывание коммутатора определяется, документируется, отслеживается и поддерживается.
Управляемый коммутатор наиболее полезен, когда сети требуется нечто большее, чем простое подключение. Управление VLAN, качество обслуживания, мониторинг, параметры маршрутизации и функции устранения неполадок помогают командам сократить время простоя, разделить трафик и планировать будущий рост с меньшим количеством скрытых рисков. Выбор между L2 и L3 зависит от того, какой объем маршрутизации, сегментации и масштабируемости действительно требуется сети.
Shenzhen HS Fiber Communication Equipment CO., LTD. предоставляет возможности управляемого коммутатора для доступа, агрегации волокон, PoE, наблюдения и более крупных маршрутизируемых сетей, помогая предприятиям создавать сети, которыми легче управлять, диагностировать и расширять.
О: Управляемый коммутатор соединяет устройства, позволяя администраторам управлять сетями VLAN, отслеживать порты, определять приоритетность трафика, применять правила безопасности и удаленно устранять неполадки в сети.
Ответ: Это лучше для сетей, которым необходимы контроль, видимость и безопасность. Неуправляемый коммутатор проще, но он предлагает мало возможностей для настройки и устранения неполадок.
О: Коммутатор L2 перенаправляет трафик с использованием MAC-адресов, а коммутатор L3 также может маршрутизировать трафик между VLAN или различными подсетями.
О: L2 обычно достаточно для сетей уровня доступа. Уровень L3 лучше подходит, когда нескольким VLAN требуется маршрутизация, резервирование или масштабируемое управление трафиком.
О: Это может помочь выявить перегруженные восходящие каналы, ошибки VLAN, потерю пакетов, проблемы с шлейфом, сбои портов, нестабильные оптические каналы и несанкционированный доступ к устройствам.
О: Малому бизнесу он может понадобиться, если они используют гостевой Wi-Fi, IP-камеры, телефоны VoIP, VLAN или хотят лучше контролировать производительность сети.
