Классификация серий оптических модулей. Продажи модулей Lc Sfp

Оптоволоконная связь полностью заменила кабельную связь благодаря своим преимуществам: высокому качеству передачи, небольшому объему, небольшому весу и т. д. В качестве важной части оптоволоконной связи оптический модуль в основном выполняет роль фотоэлектрического преобразования сигнала, преобразуя электрический сигнал. сетевого оборудования в оптический сигнал, что позволяет передавать данные по оптоволокну.Теперь познакомимся с классификацией оптических модулей.

Прежде всего, мы можем разделить оптические модули на несколько категорий, а именно оптические модули FC Fibre Channel (в основном используемые в сетях хранения данных), оптические модули Ethernet, а именно серые оптические модули (обычные оптические модули) и цветные оптические модули (разделение по длине волны). оптические модули), с которыми мы обычно обращаемся, которые в основном используются в сетях связи оборудования.

Оптические модули FC Fibre Channel можно использовать на устройствах хранения данных, серверах, коммутаторах Fibre Channel и других устройствах.В настоящее время поддерживаемые скорости передачи включают 8 Гбит/с/16 Гбит/с/32 Гбит/с.

Оптический модуль Ethernet можно разделить на двухволоконный оптический модуль, одноволоконный оптический модуль BIDI и оптический модуль с разделением по длине волны (включая оптический модуль CWDM и оптический модуль DWDM).

В настоящее время общая скорость передачи двухволоконных оптических модулей составляет 1,25G/10G/25G/40G/56G/100G/400G.По типу оптического волокна передачи его можно разделить на многомодовый оптический модуль и одномодовый оптический модуль.Расстояние передачи многомодового оптического модуля относительно короткое, а центральная длина волны в основном составляет 850 нм.Его необходимо использовать вместе с многомодовым оптическим волокном (OM1/OM2/OM3/OM4).Типы интерфейсов многомодового оптического модуля: LC и MPO.Одномодовые оптические модули используются для передачи на большие расстояния.Центральные длины волн составляют 1310 нм, 1490 нм и 1550 нм.В основном они используются вместе с одномодовым оптоволокном OS2.Типы интерфейсов одномодовых оптических модулей — в основном LC и SC.

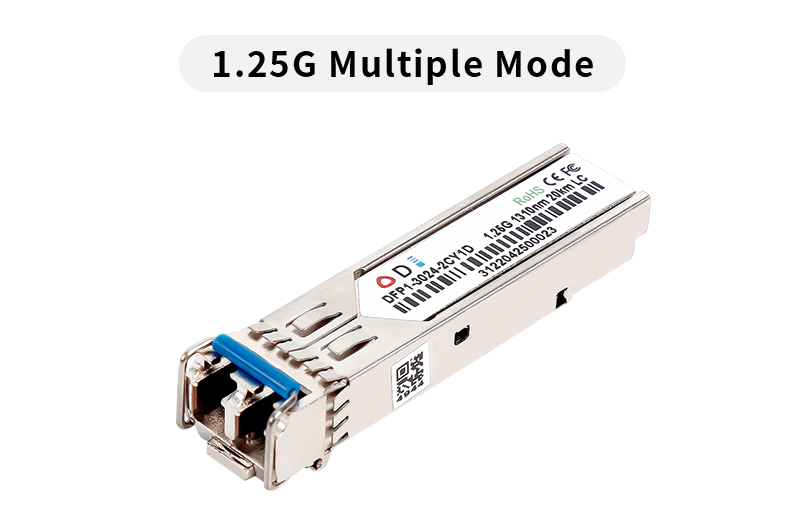

Обычным типом упаковки двухволоконного оптического модуля 1,25G является SFP, а двухволоконный оптический модуль 1,25G SFP может передавать данные на расстояние до 160 км;Распространенными типами упаковки двухволоконных оптических модулей 10G являются SFP+ и XFP.Среди них двухволоконный оптический модуль 10G SFP + может передавать на расстояние до 100 км, а двухволоконный оптический модуль 10G XFP может передавать на расстояние до 100 км;

Тип корпуса двухволоконного оптического модуля 25G — SFP28, который может передавать данные на расстояние до 40 км;Тип упаковки двухволоконного оптического модуля 40G — QSFP+, который может передаваться на расстояние до 40 км;Тип корпуса двухволоконного оптического модуля 100G — QSFP28, который может передавать данные на расстояние до 40 км.

В настоящее время общая скорость передачи оптического модуля BIDI составляет 1,25G/10Gbps/25Gbps/40Gbps.Оптический модуль 1,25G SFP BIDI может передавать на расстояние до 160 км;Оптический модуль 10G SFP+BIDI может передавать данные на расстояние до 80 км;Одноволоконный оптический модуль 10G XFP BIDI может передавать на расстояние до 100 км;Оптический модуль 25G SFP28 BIDI может передавать на расстояние до 40 км;Оптический модуль 40G QSFP+BIDI может передавать данные на расстояние до 150 м.
