La comunicación por fibra óptica ha reemplazado completamente la comunicación por cable debido a sus ventajas de alta calidad de transmisión, pequeño volumen, pequeño peso, etc. Como parte importante de la comunicación por fibra óptica, el módulo óptico cumple principalmente la función de conversión de señal fotoeléctrica, convirtiendo la señal eléctrica. de equipos de red en señal óptica, de modo que los datos puedan transmitirse en fibra óptica.Ahora introduciremos la clasificación de módulos ópticos.
En primer lugar, podemos dividir los módulos ópticos en varias categorías, a saber, módulos ópticos FC Fibre Channel (utilizados principalmente en redes de área de almacenamiento), módulos ópticos Ethernet, a saber, módulos ópticos grises (módulos ópticos ordinarios) y módulos ópticos de color (división de longitud de onda). módulos ópticos) con los que contactamos habitualmente y que se utilizan principalmente en redes de comunicación de equipos.
Los módulos ópticos FC Fibre Channel se pueden utilizar en dispositivos de almacenamiento, servidores, conmutadores Fibre Channel y otros dispositivos.Actualmente, las velocidades de transmisión admitidas incluyen 8 Gbps/16 Gbps/32 Gbps.
El módulo óptico Ethernet se puede dividir en dos módulos de fibra óptica, un módulo óptico de fibra única BIDI y un módulo óptico de división de longitud de onda (incluido el módulo óptico CWDM y el módulo óptico DWDM).
En la actualidad, la velocidad de transmisión común de los módulos de fibra óptica dual es 1,25G/10G/25G/40G/56G/100G/400G.Según el tipo de fibra óptica de transmisión, se puede dividir en módulo óptico multimodo y módulo óptico monomodo.La distancia de transmisión del módulo óptico multimodo es relativamente corta y la longitud de onda central es principalmente de 850 nm.Debe usarse junto con fibra óptica multimodo (OM1/OM2/OM3/OM4).Los tipos de interfaz del módulo óptico multimodo son LC y MPO.Los módulos ópticos monomodo se utilizan para transmisiones de larga distancia.Las longitudes de onda centrales son 1310 nm, 1490 nm y 1550 nm.Se utilizan principalmente junto con fibra óptica monomodo OS2.Los tipos de interfaz de los módulos ópticos monomodo son principalmente LC y SC.

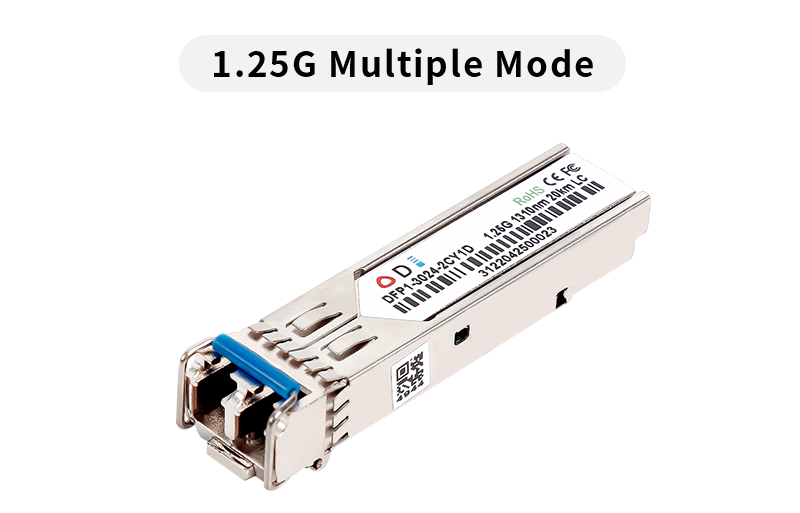

El tipo de paquete común del módulo de fibra óptica dual de 1,25G es SFP, y el módulo de fibra óptica dual SFP de 1,25G puede transmitir hasta 160 km;Los tipos de embalaje comunes de módulos de fibra óptica dual 10G son SFP+ y XFP.Entre ellos, el módulo de fibra óptica dual 10G SFP+ puede transmitir hasta 100 km y el módulo de fibra óptica dual 10G XFP puede transmitir hasta 100 km;
El tipo de paquete del módulo de fibra óptica dual de 25G es SFP28, que puede transmitir hasta 40 km;El tipo de paquete del módulo de fibra óptica dual 40G es QSFP+, que puede transmitirse hasta 40 km;El tipo de paquete del módulo de fibra óptica dual 100G es QSFP28, que puede transmitir hasta 40 km.
En la actualidad, la velocidad de transmisión común del módulo óptico BIDI es 1,25G/10Gbps/25Gbps/40Gbps.El módulo óptico BIDI SFP de 1,25G puede transmitir hasta 160 km;El módulo óptico 10G SFP+BIDI puede transmitir hasta 80 km;El módulo óptico de fibra única 10G XFP BIDI puede transmitir hasta 100 km;El módulo óptico BIDI 25G SFP28 puede transmitir hasta 40 km;El módulo óptico 40G QSFP+BIDI puede transmitir hasta 150 m.
