Tutorial Teknologi Transmisi Dua Arah

Tampilan:0     Penulis:Editor Situs     Publikasikan Waktu: 2023-02-16      Asal:Situs

whatsapp sharing button
linkedin sharing button
line sharing button
facebook sharing button
sharethis sharing button

Komunikasi serat optik telah menunjukkan tren menuju kapasitas transmisi yang lebih tinggi, rentang transmisi yang lebih besar, fleksibilitas yang lebih tinggi, dan biaya transmisi yang lebih rendah selama beberapa tahun terakhir.Dengan latar belakang ini, kita telah mengantarkan era teknologi transmisi dua arah, atau disingkat teknologi BiDi.

Teknologi BiDi—Serat Lebih Sedikit untuk Kecepatan Lebih Cepat

Untuk teknologi transmisi dua arah, yang dimaksud dengan 'bi-arah' adalah penggunaan serat optik dalam dua arah, serupa dengan penggunaan jalur kereta api tunggal dalam dua arah.Teknologi BiDi memungkinkan transceiver mengirim dan menerima data ke/dari peralatan yang saling berhubungan melalui satu serat optik.Pada tahap awal komunikasi serat optik, satu serat optik mentransmisikan sinyal hanya satu panjang gelombang, satu serat optik hanya dapat mengirimkan sinyal satu panjang gelombang.Itu berarti setidaknya diperlukan dua serat untuk mencapai komunikasi dupleks penuh dengan satu serat optik mentransmisikan sinyal optik Tx, dan serat optik lainnya mentransmisikan sinyal optik Rx.Ini adalah komunikasi Bi-Directional dua serat konvensional.Namun, dengan kebutuhan yang tidak pernah terpuaskan akan kapasitas dan kinerja yang lebih besar, sumber daya jaringan yang ada semakin sulit untuk dikelola.Untuk memaksimalkan kapasitas dan penggunaan serat optik, teknologi BiDi telah dikembangkan, yang dapat menggunakan satu serat optik untuk mengimplementasikan transmisi dan penerimaan sinyal optik, sehingga menghemat sumber daya serat optik dan menggandakan kapasitas jaringan Anda.

Di dalam Produk BiDi

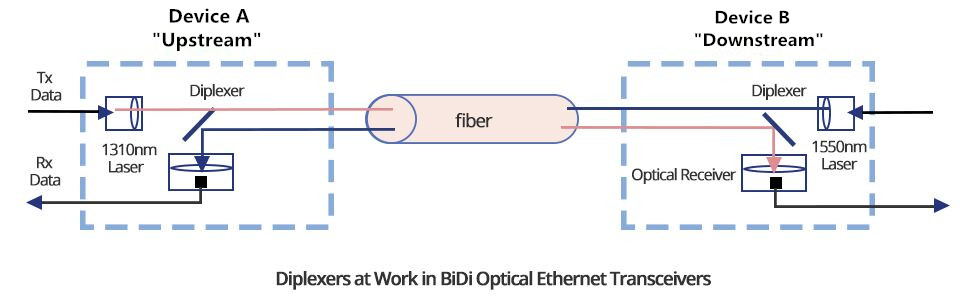

Saat ini produk utama BiDi adalah transceiver BiDi yang disebut juga transceiver WDM.Berbeda dari transceiver optik dua arah dua serat pada umumnya, yang terdiri dari TOSA dan ROSA, transceiver BiDi mengadopsi BOSA untuk menggantikan TOSA dan ROSA, sehingga mencapai transmisi dua arah melalui serat optik tunggal.Transceiver BiDi membagi cahaya menjadi panjang gelombang yang berbeda.Mereka harus bekerja sebagai pasangan yang cocok yang memiliki panjang gelombang penerimaan dan transmisi yang benar.

di dalam-produk-bidi


Studi Kasus: Bermigrasi ke 40G Dengan Teknologi BiDi

Transisi ke 40G sedang berlangsung, didorong oleh meningkatnya permintaan akan kapasitas dan kinerja yang tak terbayangkan dari server dan pusat data.Tampaknya server dan aplikasi ini tidak akan pernah puas.Bagi mereka, cukup tidak pernah cukup.Meskipun Anda belum mempersiapkan Ethernet 40G, Anda akan membutuhkannya segera.Namun ada beberapa tantangan untuk itu.

Masalah Menghadapi Migrasi 40G

Transceiver 10G SR beroperasi melalui serat multimode ganda (MMF) dengan konektor LC.Namun transceiver 40G SR4/CSR4 beroperasi melalui pita MMF dengan konektor MPO.Akibatnya, transceiver SR4/CSR4 berbasis 40G MPO tidak dapat menggunakan kembali infrastruktur serat agregasi yang dibangun untuk konektivitas 10G.Transceiver 40G yang umum dalam praktiknya memerlukan 12 untaian serat yang diakhiri dengan konektor MTO-12.Namun kita dapat melihat dari gambar di bawah ini bahwa hanya 8 helai fiber yang membawa lalu lintas sehingga menyebabkan 4 helai fiber tidak terpakai dan terbuang.

penerapan-teknologi-bidi-saat ini dan-prediksi-masa depan


Solusi Dengan Transceiver BiDi 40G QSFP

Untuk mengatasi masalah di atas, telah muncul transceiver BiDi 40G QSFP berdasarkan teknologi transmisi BiDi.Ini dapat mentransmisikan lalu lintas 40G dupleks penuh melalui satu konektor LC serat ganda kabel OM3 atau OM4 MMF.Jadi, ia memiliki kemampuan untuk menggunakan kembali infrastruktur serat 10G.Dengan kata lain, hal ini memungkinkan operator pusat data untuk meningkatkan konektivitas ke 40G tanpa melakukan perubahan apa pun pada pabrik kabel serat 10G sebelumnya, sehingga menghasilkan migrasi kabel tanpa biaya dari koneksi 10G langsung ke koneksi langsung 40G.

masalah-menghadapi-40g-migrasi


Penerapan Teknologi BiDi Saat Ini dan Prediksi Masa Depan

Saat ini, teknologi BiDi banyak diadopsi oleh perusahaan-perusahaan untuk meningkatkan kinerjanya ke 40G, karena dapat menghemat biaya yang sangat besar, baik untuk meningkatkan pusat data yang ada saat ini atau membangun yang baru.Tabel di bawah menunjukkan biaya dan penghematan migrasi dan penerapan baru 288 koneksi langsung dengan teknologi 40G BiDi.

solusi-dengan-40g-qsfp-bidi-transceiver


Dari tabel tersebut, kita dapat melihat bahwa dengan penghematan yang sangat besar untuk migrasi atau perluasan pusat data, transceiver 40G BiDi berdasarkan teknologi BiDi akan terus mendapatkan popularitas di 40G Ethernet.Karena pasar 40G BiDi sangat luas, pernahkah Anda memikirkan 100G BiDi?Apakah akan ada transceiver 100G BiDi di masa depan?Ethernet 100G sedang berlomba untuk kita, dan diskusi tentang Ethernet 200G dan bahkan 400G mulai memanas di kalangan profesional pusat data.Dalam kondisi ini, ada pembicaraan bahwa optik 100G BiDi akan segera tersedia di pasar, dan saya yakin hal itu akan terjadi pada tahun ini.Saat ini belum ada standar untuk 100G BiDi, namun kami masih dapat memperkirakan bahwa 100G BiDi akan menggunakan konektor LC yang beroperasi pada sinyal dupleks.Yang belum diketahui adalah jarak tempuhnya pada kaca OM3/OM4.

Tindakan Pencegahan Aplikasi

Transceiver BiDi harus bekerja sebagai pasangan yang cocok yang memiliki panjang gelombang penerimaan dan transmisi yang benar.Perhatikan warna keran tarik pada modul optik.Modul optik dengan keran tarik kuning perlu digunakan dengan modul optik dengan keran tarik biru.Modul optik dengan keran tarik dengan warna yang sama tidak dapat digunakan bersamaan.Tidak ada standar yang dirilis untuk transceiver BiDi.Panjang gelombang yang didukung modul BiDi dari produsen lain mungkin berbeda satu sama lain.Oleh karena itu, transceiver BiDi dari satu pabrikan tidak boleh berinteraksi dengan modul optik dari pabrikan lain.Sebelum transceiver BiDi digunakan, disarankan untuk membuat perencanaan terpadu, misalnya menentukan panjang gelombang untuk perangkat lapisan atas dan panjang gelombang untuk perangkat akses, sehingga dapat mencegah kegagalan antar kerja karena perbedaan panjang gelombang selama implementasi.

Ringkasan

Keuntungan nyata dari penggunaan transceiver BiDi adalah pengurangan biaya infrastruktur perkabelan fiber dengan mengurangi jumlah port panel patch fiber, mengurangi jumlah ruang baki yang didedikasikan untuk manajemen fiber, dan membutuhkan lebih sedikit kabel fiber.Meskipun transceiver BiDi lebih mahal dibandingkan transceiver dua serat tradisional, penghematan biaya dengan menggunakan lebih sedikit serat sudah lebih dari cukup untuk mengimbangi harga yang lebih tinggi.Dan transceiver BiDi 100G cepat atau lambat akan hadir kepada kami, yang mungkin menjadi pilihan paling ekonomis dan efisien untuk jaringan serat optik Anda.Kita lihat saja.
