A comunicação por fibra óptica tem mostrado uma tendência para maiores capacidades de transmissão, maiores extensões de transmissão, maior flexibilidade e menores custos de transmissão durante os últimos anos.Neste contexto, inauguramos a era da tecnologia de transmissão bidirecional, ou tecnologia BiDi, para abreviar.
Tecnologia BiDi – menos fibras para velocidade mais rápida
Para a tecnologia de transmissão bidirecional, 'bidirecional' significa o uso de fibra óptica em duas direções, semelhante ao uso de uma única via férrea em duas direções.A tecnologia BiDi permite que os transceptores transmitam e recebam dados de/para equipamentos interconectados através de uma única fibra óptica.No estágio inicial da comunicação por fibra óptica, uma fibra óptica transmite sinais de apenas um comprimento de onda, uma fibra óptica só pode transmitir sinais de um comprimento de onda.Isso significa que pelo menos duas fibras são necessárias para realizar a comunicação full-duplex com uma fibra óptica transmitindo sinais ópticos Tx e a outra fibra óptica transmitindo sinais ópticos Rx.Esta é a comunicação bidirecional convencional de duas fibras.No entanto, com a necessidade nunca insaciável de mais capacidade e maior desempenho, os recursos de rede existentes estão cada vez mais difíceis de gerir.Para maximizar a capacidade e utilização das fibras ópticas, surgiu a tecnologia BiDi, que pode utilizar uma fibra óptica para implementar a transmissão e recepção de sinais ópticos, economizando assim recursos de fibra óptica e duplicando a capacidade da sua rede.
Por dentro dos produtos BiDi

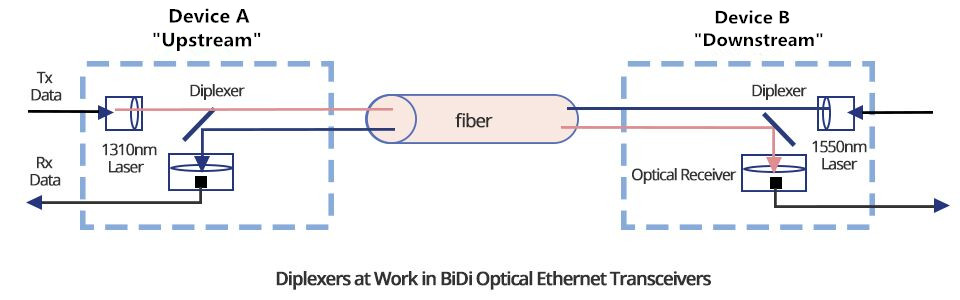

Atualmente, os principais produtos BiDi são os transceptores BiDi, também conhecidos como transceptores WDM.Diferente do transceptor óptico bidirecional comum de duas fibras, que é composto por TOSA e ROSA, o transceptor BiDi adota BOSA para substituir TOSA e ROSA, conseguindo transmissão bidirecional em uma única fibra óptica.Os transceptores BiDi dividem a luz em diferentes comprimentos de onda.Eles devem funcionar como um par correspondente, tendo o comprimento de onda correto de recepção e transmissão.
Estudo de caso: Migre para 40G com tecnologia BiDi
A transição para 40G está em pleno vigor, impulsionada pela crescente demanda por capacidade e desempenho inimagináveis dos servidores e data centers.Parece que esses servidores e aplicações nunca poderão ser satisfeitos.Para eles, o suficiente nunca é suficiente.Mesmo que você não esteja preparado para uma Ethernet 40G, você precisará dela muito em breve.No entanto, existem alguns desafios para isso.
Problemas enfrentados na migração 40G
Os transceptores 10G SR operam em fibra multimodo de fibra dupla (MMF) com conectores LC.Mas os transceptores 40G SR4/CSR4 operam em fita MMF com conectores MPO.Como resultado, os transceptores SR4/CSR4 baseados em MPO 40G não podem reutilizar a infraestrutura de fibra de agregação construída para conectividade 10G.Os transceptores 40G comuns requerem, na prática, 12 fios de fibra que são terminados por conectores MTO-12.Mas podemos ver na imagem abaixo que apenas 8 fios de fibra transportam tráfego, fazendo com que 4 fios de fibra não sejam utilizados e sejam desperdiçados.
Solução com transceptor 40G QSFP BiDi
Para resolver os problemas acima, surgiu o transceptor 40G QSFP BiDi baseado na tecnologia de transmissão BiDi.Ele pode transmitir tráfego 40G full-duplex por meio de um cabo MMF de conector LC de fibra dupla OM3 ou OM4.Portanto, tem capacidade de reutilizar infraestrutura de fibra 10G.Em outras palavras, permite que as operadoras de data center atualizem para a conectividade 40G sem fazer nenhuma alteração na planta anterior de cabos de fibra 10G, resultando na migração de cabeamento de custo zero de conexões diretas de 10G para conexões diretas de 40G.
Aplicação atual e previsão futura da tecnologia BiDi
Atualmente, a tecnologia BiDi é amplamente adotada pelas empresas para atualizar o desempenho para 40G, pois pode economizar custos enormes, seja para atualizar o data center atual ou construir um novo.A tabela abaixo mostra os custos e economias da migração e nova implantação de 288 conexões diretas com tecnologia 40G BiDi.
Na tabela, podemos ver que com uma economia tão grande para uma migração ou expansão de data center, os transceptores BiDi 40G baseados na tecnologia BiDi continuarão a ganhar popularidade na Ethernet 40G.Como o mercado de 40G BiDi é amplo, você já pensou em 100G BiDi?Haverá transceptores BiDi 100G no futuro?A Ethernet 100G está chegando até nós, e a discussão sobre Ethernet 200G e até 400G começou a esquentar entre os profissionais de data centers.Nessa circunstância, fala-se que uma óptica 100G BiDi estará disponível em breve no mercado, e acredito que isso deva acontecer ainda este ano.Não existe um padrão para 100G BiDi no momento, mas ainda podemos prever que o 100G BiDi utilizará um conector LC executado em sinais duplex.A incógnita é a distância que percorrerá no vidro OM3/OM4.
Precauções de aplicação
Os transceptores BiDi devem funcionar como um par combinado com o comprimento de onda correto de recepção e transmissão.Preste atenção à cor das torneiras nos módulos ópticos.Um módulo óptico com torneira amarela precisa ser usado com um módulo óptico com torneira azul.Módulos ópticos com torneiras da mesma cor não podem ser usados juntos.Nenhum padrão foi lançado para transceptores BiDi.Os comprimentos de onda suportados pelos módulos BiDi de outros fabricantes podem diferir entre si.Portanto, o transceptor BiDi de um fabricante pode não funcionar com módulos ópticos de outros fabricantes.Antes de os transceptores BiDi serem usados, recomenda-se fazer um planejamento unificado, por exemplo, para determinar o comprimento de onda para dispositivos de camada superior e o comprimento de onda para dispositivos de acesso, de modo a evitar falhas de interfuncionamento devido a diferenças de comprimento de onda durante a implementação.
Resumo
A vantagem óbvia da utilização de transceptores BiDi é a redução nos custos de infraestrutura de cabeamento de fibra, reduzindo o número de portas de patch panel de fibra, reduzindo a quantidade de espaço de bandeja dedicado ao gerenciamento de fibra e exigindo menos cabos de fibra.Embora os transceptores BiDi custem mais em comparação com os transceptores tradicionais de duas fibras, a economia de custos pela utilização de menos fibra é mais que suficiente para compensar o preço mais alto deles.E o transceptor 100G BiDi chegará até nós mais cedo ou mais tarde, o que pode se tornar a escolha mais econômica e eficiente para sua rede de fibra óptica.Vamos esperar e ver.
