Fonction de répartiteur PLC dans le réseau FTTH

Le séparateur optique joue un rôle important dans les réseaux optiques passifs (PON).Le répartiteur optique est généralement installé entre l'OLT (terminal de ligne optique) et l'ONT (terminal de réseau optique).Le séparateur de fibre optique est principalement utilisé pour diviser la lumière en plusieurs brins, permettant de partager une seule interface PON entre de nombreux abonnés.Il existe de nombreux ratios de division, les plus courants étant 1:8, 1:16, 1:32, 1:64, 2:8, 2:16, 2:32 et 2:64.

 Le répartiteur PLC est largement utilisé dans le réseau FTTH, qui convient à différentes longueurs d'onde de transmission, uniformité spectrale et à la division multiplex (telle que 1 × 16, 1 × 32, 1 × 64, etc.).N'ayant ni électronique ni alimentation dans le répartiteur PLC, il est très rentable de fournir des solutions de distribution de lumière fiables.Contrairement au séparateur FBT (fused biconical taper), le séparateur PLC a de meilleures performances qui offrent des divisions précises avec une perte minimale dans un boîtier efficace.Il existe de nombreux types de répartiteurs CPL pour répondre aux différents besoins en matière de connexion OLT et ONT et de répartition des signaux optiques sur des réseaux optiques passifs FTTH.

Les répartiteurs optiques les plus couramment déployés dans un système PON sont un répartiteur de puissance uniforme avec un rapport de division M:N, M signifiant les ports d'entrée et N le nombre de ports de sortie.Il s’agit d’un réseau fibre optique point à multipoint.La répartition PON peut être réalisée par répartition centralisée (à un niveau) ou par répartition en cascade (à deux niveaux ou plus).

Le mode de division centralisé signifie que les séparateurs optiques sont distribués dans le boîtier de distribution de fibre optique, et que la fibre optique unique est directement connectée à l'OLT du bureau central, et que l'autre extrémité est connectée à plusieurs ONT de l'utilisateur via plusieurs optiques. fibres.Une approche centralisée utilise généralement un répartiteur 1x32 ou 1×64 situé dans un hub de distribution de fibre.

Le mode de division en cascade signifie que deux ensembles de séparateurs optiques sont connectés en cascade entre l'OLT et l'ONU.Cette méthode de fractionnement comporte deux niveaux de fractionnement : un premier niveau de fractionnement et un niveau de fractionnement secondaire.Le point de partage de premier niveau est généralement situé à proximité du bureau central.Le répartiteur 1 × 4 résidant est principalement utilisé.Le niveau de séparation secondaire est généralement installé du côté de l'utilisateur (par exemple à l'intérieur du couloir).Chacune des quatre fibres sortant de ce répartiteur levier 1 est acheminée vers un terminal d'accès qui héberge un répartiteur 1x8 niveau 2.

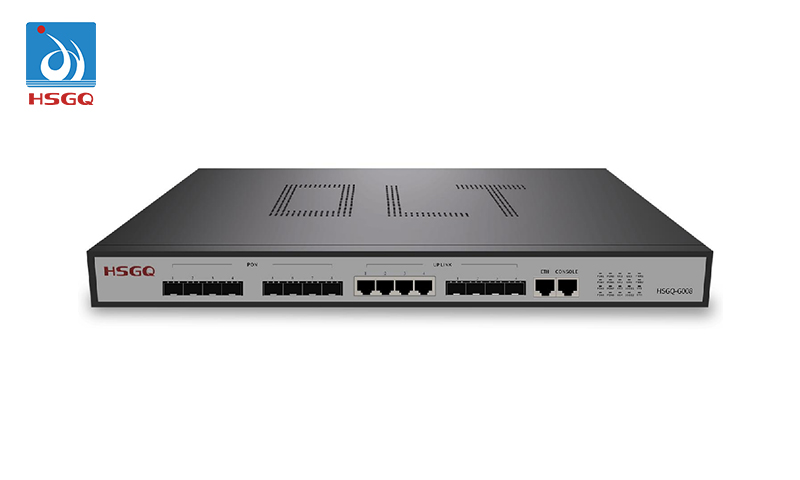

Avec la construction à grande échelle du FTTH, la demande du marché pour les séparateurs optiques PLC ainsi que pour les OLT et ONU augmente.HSGQ, en tant que fabricant disposant d'un solide support technique, peut prendre en charge tous les produits fiables impliqués dans les réseaux PON et FTTH, tels que les répartiteurs OLT, ONU et PLC à un prix compétitif.
