Composants du module optique SFP

Le module optique SFP est composé de : un laser, y compris un circuit imprimé IC de l'émetteur TOSA et du récepteur ROSA, et les accessoires externes sont composés de : coque, base, PCBA, anneau de traction, boucle, pièce de déverrouillage et bouchon en caoutchouc.De plus, pour faciliter l'identification, le type de paramètre du module est généralement identifié par la couleur de l'anneau de traction.Par exemple, l'anneau de traction noir est multimode et la longueur d'onde est de 850 nm ;Le bleu est le module avec une longueur d'onde de 1310 nm ;Le jaune est un module avec une longueur d'onde de 1550 nm ;Le violet est un module avec une longueur d'onde de 1490 nm.

Relation entre les modules optiques SFP, SFF et GBIC

SFP est l'abréviation de Small Form Factor Pluggable Optical Modules.SFP peut être considéré comme une version enfichable de SFF.Son interface électrique est un doigt doré à 20 broches, et son interface de signal de données est fondamentalement la même que celle du module SFF.Le module SFP fournit également l'interface de contrôle I2C, compatible avec le diagnostic d'interface optique de la norme SFP-8472.SFF et SFP n'incluent pas SerDes, mais fournissent uniquement une interface de données série, plaçant le CDR et la compensation de dispersion électrique à l'extérieur du module, permettant ainsi une petite taille et une faible consommation d'énergie.En raison des limitations de dissipation thermique, SFF/SFP ne peut être utilisé que pour les applications à ultra courte distance, courte distance et moyenne distance avec une vitesse de 2,5 Gbit/s ou moins.

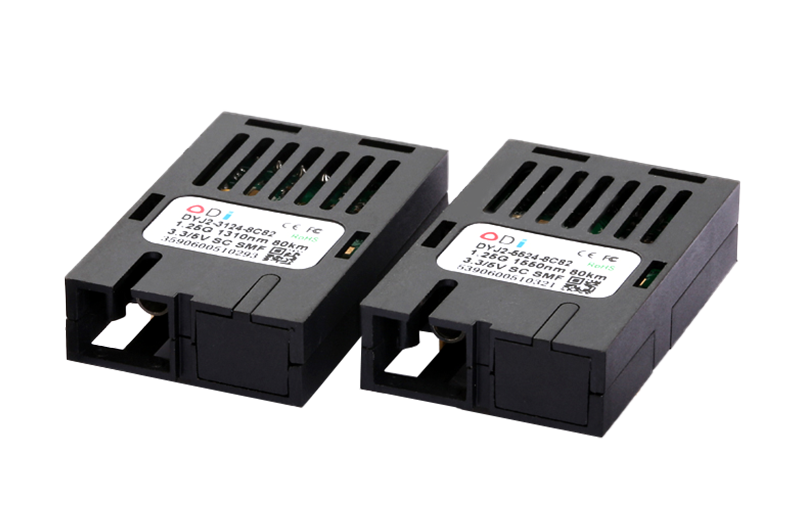

La vitesse maximale du module optique SFP peut atteindre 10G, et la plupart d'entre eux utilisent l'interface LC.Il peut être simplement compris comme une version améliorée de GBIC.Le volume du module optique SFP est la moitié de celui du module optique GBIC, et plus de deux fois le nombre de ports peuvent être configurés sur le même panneau.En termes d'autres fonctions, le module SFP est fondamentalement cohérent avec GBIC.Par conséquent, certains fabricants de commutateurs qualifient les modules optiques SFP de GBIC miniaturisés.
