Знакомство с типами оптических модулей 10G EPON

EPON — это пассивная оптическая сеть, основанная на Ethernet и важная часть технологии оптического доступа. Сеть PON состоит из OLT (терминала оптической линии), ODN (сети пассивного разветвителя) и ONU (терминала оптической сети).

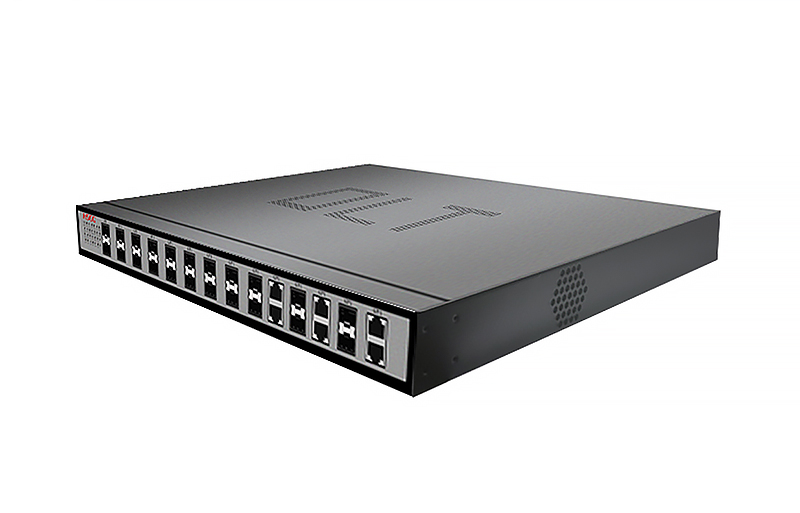

Устройство OLT лежит в основе топологии сети. Он имеет доступ к множеству сервисных сетей вверх и к множественным пользовательским сервисам вниз через ODN. Это важный узел для агрегации и распределения услуг.

В то же время OLT реализует контроль, управление, определение диапазона и другие функции управления сетью пользовательского конечного оборудования ONU. Устройство OLT является ядром сети PON независимо от его сетевого местоположения или сетевых функций.

Оптический модуль PON — это высокопроизводительный оптический модуль для системы PON, соответствующий стандарту ITU-T G.984.2 и протоколу с несколькими источниками (MSA). Он использует разные длины волн для отправки и получения сигналов между OLT (терминалом оптической линии) и ONT (терминалом оптической сети).

Чтобы обеспечить совместимость с 1G EPON, 10G EPON не использует длину волны нисходящей линии связи 1490 нм, используемую системой 1G EPON. В то же время рассмотрите возможность отказа от длины волны аналогового видео (1550 нм) и длины волны тестирования OTDR (1600–1650 нм). Стандарт IEEE 802.3av выбирает длину волны 1577 нм для сигнала нисходящей линии связи со скоростью 10 Гбит/с (диапазон длин волн 1574–1580 нм).

Следовательно, в направлении нисходящей линии связи сигналы 10 Гбит/с и сигналы 1 Гбит/с представляют собой WDM. В восходящем направлении длина волны сигнала 1 Гбит/с составляет 1310 нм (1260–1360 нм), а стандарт IEEE 802.3av предусматривает, что длина волны восходящего сигнала 10 Гбит/с составляет 1270 нм (1260–1280 нм). Между ними существует перекрытие, поэтому режим WDM нельзя использовать, а можно использовать только режим TDMA с двойной скоростью. 10G EPON OLT может одновременно обнаруживать 10G/10G ONU. ONU 10G/1G и ONU 1G/1G могут сосуществовать.

В настоящее время оптические модули 10G EPON на рынке можно разделить на оптические модули OLT (терминал оптической линии) и оптические модули ONU (блок оптической сети) в зависимости от различных вставных устройств. Кроме того, 10G EPON имеет два типа упаковки: XFP и SFP+. Вот оптические модули 10G EPON.

1. Оптический модуль 10G EPON XFP OLT (асимметричный/симметричный)

Оптический модуль имеет подключаемый пакет XFP с оптическим портом SC, скоростью нисходящей линии связи 10,3125 Гбит/с, скоростью восходящей линии связи 1,25 Гбит/с и 10,3125 Гбит/с, рабочей длиной волны Tx1577nm/Rx1270nm (симметричный тип) и Tx1270nm/1310nm (асимметричный тип).

2. Оптический модуль 10G EPON SFP+OLT (асимметричного типа)

Оптический модуль оснащен подключаемым SFP+ и оптическим портом SC. Скорость нисходящего канала составляет 10,3125 Гбит/с и 1,25 Гбит/с, а скорость восходящего канала — 1,25 Гбит/с и 10 Гбит/с. Рабочая длина волны составляет Tx1577nm/Rx1270nm, а максимальное расстояние передачи составляет 20 км.
