O que é ODTR?
O refletômetro óptico no domínio do tempo (OTDR) é um instrumento optoeletrônico usado para caracterizar uma fibra óptica.Pode ser considerado o equivalente óptico de um refletômetro eletrônico no domínio do tempo.
OTDR injeta uma série de pulsos ópticos na fibra em teste.Ele também extrai, da mesma extremidade da fibra, a luz que é espalhada ou refletida de pontos ao longo da fibra.A força dos pulsos de retorno é medida e integrada em função do tempo e plotada em função do comprimento da fibra.
Pode ser usado para estimar o comprimento da fibra e a atenuação geral, incluindo perdas na emenda e no conector acoplado.Também pode ser usado para localizar falhas, como quebras, e para medir perdas de retorno óptico.Para medir a atenuação de múltiplas fibras, é aconselhável testar cada extremidade e depois calcular a média dos resultados; no entanto, este trabalho extra considerável é contrário à afirmação comum de que o teste pode ser realizado apenas em uma extremidade da fibra.
Além da óptica e eletrônica especializadas necessárias, os OTDRs possuem capacidade computacional significativa e uma exibição gráfica, portanto, podem fornecer automação de testes significativa.Contudo, a operação adequada do instrumento e a interpretação de um traço do OTDR ainda requerem treinamento técnico especial e experiência.
Como funciona um OTDR?
O testador de fibra OTDR funciona indiretamente usando um fenômeno único de fibra para implicar perda, ao contrário das fontes de luz de fibra óptica e medidores de energia que medem a perda da planta de cabos de fibra óptica diretamente, duplicando o transmissor e o receptor dos links de transmissão de fibra óptica.Funciona como um radar.É primeiro enviar um sinal pela fibra óptica, e depois observar o que retorna de um ponto para a informação.Este processo será repetido, então os resultados foram calculados e exibidos na forma de trilha, a trilha é descrita dentro de todo o período da fibra óptica (ou o estado) da fibra na intensidade do sinal.
À medida que a luz viaja ao longo da fibra, uma pequena proporção dela é perdida pelo espalhamento Rayleigh.O espalhamento Rayleigh é causado pelo sinal de espalhamento irregular produzido ao longo da fibra.Dados os parâmetros do transceptor de fibra óptica, a potência de espalhamento Rayleigh pode ser marcada.Se o comprimento de onda for conhecido, ele será proporcional à largura do pulso do sinal; quanto maior o retroespalhamento, maior será a potência.A potência de espalhamento Rayleigh está relacionada ao comprimento de onda do sinal de emissão, quanto menor o comprimento de onda, maior a potência.Ou seja, o caminho do sinal de 1310 nm do retroespalhamento Rayleigh é superior ao retroespalhamento Rayleigh de 1550 nm.

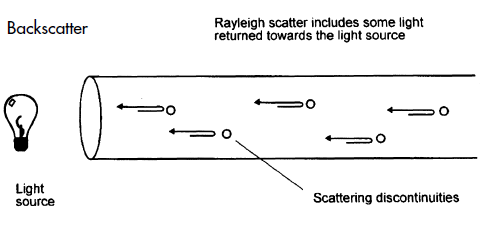

OTDR usa espalhamento Rayleigh para representar as características da fibra óptica.As medições do OTDR voltam para parte da dispersão da luz na porta do OTDR.Como a luz é espalhada em todas as direções, parte dela retorna ao longo da fibra em direção à fonte de luz.Essa luz retornada é chamada de retroespalhamento, conforme mostrado abaixo.
A potência de retroespalhamento é uma proporção fixa da potência de entrada e, à medida que as perdas afetam a potência de entrada, a potência devolvida também diminui, conforme mostrado na figura.
OTDR usa a luz retroespalhada para fazer suas medições.Ele envia um pulso de potência muito alta e mede a luz que retorna.Ele pode medir continuamente o nível de potência retornado e, portanto, deduzir as perdas encontradas na fibra.
Quaisquer perdas adicionais, como conectores e emendas de fusão, têm o efeito de reduzir repentinamente a potência transmitida na fibra e, portanto, causar uma mudança correspondente na potência de retroespalhamento.A posição e o grau das perdas podem ser determinados.A qualquer momento, a luz que o OTDR vê é a luz espalhada pelo pulso que passa por uma região da fibra.
Pense no pulso do OTDR como uma fonte virtual que testa toda a fibra entre ele e o OTDR à medida que desce pela fibra. Como é possível calibrar a velocidade do pulso à medida que ele passa pela fibra, o OTDR pode correlacionar o que vê na luz retroespalhada com uma localização real na fibra.Assim, ele pode criar uma exibição da quantidade de luz retroespalhada em qualquer ponto da fibra.
Existem alguns cálculos envolvidos.Lembre-se de que a luz tem que sair e voltar, então você deve levar isso em consideração nos cálculos de tempo, reduzindo o tempo pela metade e nos cálculos de perda, já que a luz vê perda nos dois sentidos.A perda de potência é uma função logarítmica, portanto a potência é medida em dB.
A quantidade de luz espalhada de volta para o OTDR é proporcional ao retroespalhamento da fibra, à potência de pico do pulso de teste do OTDR e ao comprimento do pulso enviado.Se precisar de mais luz retroespalhada para obter boas medições, você pode aumentar a potência de pico do pulso ou a largura do pulso, conforme mostrado na imagem.
Alguns eventos, como conectores, mostram um grande pulso acima do traço de retroespalhamento.Isso é um reflexo de um conector, emenda ou extremidade da fibra.Eles podem ser usados para marcar distâncias ou mesmo calcular a reflexão traseira de conectores ou emendas, outro parâmetro que queremos testar em sistemas monomodo.
Os OTDRs são geralmente usados para testes com um cabo de lançamento e podem usar um cabo de recepção.O cabo de lançamento permite que o OTDR se estabilize após o pulso de teste ser enviado para a fibra e fornece um conector de referência para o primeiro conector do cabo em teste para determinar sua perda.Um cabo de recepção pode ser usado na extremidade oposta para permitir medições do conector na extremidade do cabo em teste também.
Quando usamos um OTDR?
Como os OTDRs são muito caros e têm apenas utilizações específicas, a decisão de comprar um deve ser tomada com cuidado.É muito importante entender quando precisamos de um OTDR e quando ele não é apropriado.
Se estivermos instalando uma rede externa de planta, como uma rede de longa distância ou uma LAN de campus longo com emendas entre cabos, precisaremos de um OTDR para verificar se as fibras e emendas estão boas.O OTDR pode ver a emenda depois de feita e confirmar seu desempenho.Também pode encontrar problemas de tensão nos cabos causados por manuseio inadequado durante a instalação.Se estivermos fazendo uma restauração após um corte de cabo, os OTDRs ajudarão a encontrar o local do corte e a confirmar a qualidade das emendas temporárias e permanentes para restaurar a operação.Em fibras monomodo onde as reflexões do conector são uma preocupação, os OTDRs identificarão facilmente os conectores defeituosos.
Os OTDRs não devem ser usados para medir perdas em instalações de cabos, embora alguns tenham essa função.Esse é o trabalho da fonte e do medidor de potência.A perda medida não será correlacionada entre os dois métodos e o OTDR não poderá mostrar a perda real da instalação de cabos que o sistema verá.
Além do mais, a resolução de distância limitada do OTDR torna muito difícil seu uso em uma LAN ou em um ambiente predial, onde os cabos geralmente têm apenas algumas centenas de metros de comprimento.O OTDR tem muita dificuldade em resolver recursos nos cabos curtos de uma LAN e, na maioria das vezes, é simplesmente confuso para o usuário.
Como escolher o OTDR certo?
Um OTDR é a melhor opção se você deseja saber o comprimento da fibra ou obter dados de desempenho dos links ópticos, pois pode medir eventos como atenuação de um conector, perda de acoplador ou juntas ao longo da rede óptica.No entanto, os OTDRs são muito caros, por isso devemos saber como escolher o correto.
A escolha de um OTDR é baseada em uma diretriz relativamente simples: determinar comprimentos de onda precisos (850/1300nm para fibra multimodo, enquanto 1310/1550nm para fibra monomodo), estabelecer a faixa dinâmica necessária com base na distância a ser coberta e selecionar equipamentos com menor morto. zona.
Hoje em dia existem muitos OTDRs de diferentes modelos disponíveis no mercado, mas estes são dispositivos complexos e o teste de fibra óptica, pelo fato de suas características e capacidades variarem muito, pode ser um problema para decidir qual ferramenta de teste é melhor para cada um. instalação.
Ao selecionar OTDRs, devemos pensar em algumas funcionalidades como faixa dinâmica, zonas mortas (atenuação e evento), resolução de amostragem, capacidade de definir limites para aprovação/reprovação, pós-processamento e relatórios, etc.
Faixa Dinâmica
Esta especificação determina a perda óptica total que o OTDR pode analisar e o comprimento total do link de fibra pode medir a unidade.Quanto maior a faixa dinâmica, maior será a distância que o OTDR pode analisar.A especificação da faixa dinâmica deve ser considerada cuidadosamente por dois motivos, conforme abaixo.
1. Os fabricantes de OTDR especificam a faixa dinâmica de formas (jogando com especificações como amplitude de pulso, relação sinal-ruído, tempo médio, etc.).Portanto, é importante compreendê-los completamente e evitar fazer comparações inadequadas.
2. Ter uma faixa dinâmica insuficiente resulta na incapacidade de medir o comprimento total do link, afetando, em muitos casos, a precisão da perda do link e das perdas do conector e da atenuação da extremidade oposta.Um bom método é selecionar um OTDR empírico cuja faixa dinâmica seja 5 a 8dB maior que a perda máxima que você encontrará.
Por exemplo, um OTDR de modo único com faixa dinâmica de 35 dB tem uma faixa dinâmica utilizável de cerca de 30 dB.Supondo uma atenuação normal da fibra de 0,20 dB/km a 1550 nm e emendas a cada 2 km (perda de 0,1 dB por emenda), uma unidade como essa pode certificar com precisão distâncias de até 120 km.
Em comparação, um OTDR monomodo com faixa dinâmica de 26dB tem uma faixa dinâmica utilizável de cerca de 21dB.Assumindo uma atenuação normal de 0,5dB/km a 1300nm e duas perdas de conector em torno de 1dB cada, esta unidade pode certificar com precisão distâncias de até 38km.
Zonas mortas
TAs zonas mortas originam-se de eventos de reflexão (conectores, emendas mecânicas, etc.).Ao longo do link, afetando a capacidade de medir com precisão a atenuação do OTDR, links menores diferenciam eventos pouco espaçados, como, por exemplo, conectores de patch panel, etc.
Quando a forte reflexão óptica do evento atinge o OTDR, o circuito de detecção fica saturado durante um período de tempo específico (convertido em distância no OTDR) para se recuperar e voltar novamente para medir com precisão o retroespalhamento.Como resultado dessa saturação, há uma parte do link de fibra para reflexão, após o evento não é possível “ver” o OTDR, daí vem o termo zona morta.
Ao especificar o desempenho do OTDR, a análise da zona morta é muito importante para garantir que todo o link seja medido.Freqüentemente especifique dois tipos de zonas mortas:
1. Zona Morta de Eventos: Refere-se ao mínimo necessário para que eventos de reflexão consecutivos possam ser “resolvidos”, ou seja, diferenciados entre si.Se um evento reflexivo estiver dentro do evento de zona morta que o precede, ele não poderá ser detectado ou medido corretamente.Valores padrão da indústria variando de 1 a 5 m para esta especificação.
2. Zona morta de atenuação: Refere-se à distância mínima exigida após um evento reflexivo, para o OTDR medir uma perda de evento reflexivo ou reflexão.Para medir e caracterizar pequenos links ou localizar falhas em cabos e patch cords, é melhor ter a zona morta de atenuação a menor possível.Valores padrão da indústria variando de 3 a 10 m para esta especificação.
Resolução de amostragem
A resolução de amostragem é definida como a distância mínima entre dois pontos de amostragem consecutivos adquiridos pelo instrumento.Este parâmetro é importante porque define a precisão final da distância e a capacidade de solução de problemas do OTDR.Dependendo da amplitude de pulso selecionada e da faixa de distância.
Limites aprovados/reprovados
Este é um recurso importante porque você pode economizar muito tempo na análise da curva OTDR se o usuário puder definir limites de aprovação/reprovação para parâmetros de interesse (como perda de emenda ou reflexão do conector).Esses limites destacam parâmetros que excederam um limite de aviso ou erro definido pelo usuário e, quando usados em conjunto com software de relatório, podem fornecer planilhas de alterações rápidas para instalação/comissionamento dos engenheiros.
Pós-processamento e relatórios
A geração de relatórios é outro elemento importante para economia de tempo, pois o tempo de pós-processamento pode ser reduzido em até 90% se o OTDR possuir software especializado de pós-processamento que permita a geração rápida e fácil de relatórios OTDR;também pode incluir análise bidirecional de rastreamentos OTDR e relatórios resumidos de cabos com grande número de fibras.
